产品描述：◆ 超薄、超轻、小巧设计，使用方便。◆ 采用专业A级工控液晶屏，拥有高对比度，高亮度，能极大提高画面层次感，更好表现细节。◆ 具有自动消除残影功能，保护液晶屏的长期使用。◆ 极速响应时间，画面真正无拖尾。◆ 多种数字图像校正电路，图像失真最小。◆ 专业用于C C T V系统工程摄像机调试及监控，也可用于导航系统。◆ 整机轻便小巧，外观新颖美观，可装备于手腕之上，也可平放在水平的台面上，携带方便，操作简单。产品性能：● I ² C总线最新控制电路，整机性能稳定。● 采用目前世界上性能最好、效果最佳的图像处理芯片，画面显示超清晰，色彩更鲜艳，图像还原更逼真。● 手动旋纽调节亮度与对比度，操作更方便。● 自带3 . 7 V可充电锂电池供电，充一次电可连续使用4小时以上。产品尺寸图： 产品名称迷你型液晶监视器产品型号TYL-M025LCD液晶面板  显示区域  48.0(H)×35.685(V)mm  显示比例  4：3  背光寿命  50000 小时以上  分辨率  320×240  亮度  350cd/㎡  对比度  200：1  响应时间  15ms  点距  0.1（H）×0.1525（V）mm  色彩  16.7M  可视角度  （上/下/左/右)：(10/30/40/40)信号接口  视频制式  PAL、NTSC 自动识别  视频信号  1.0vp-p75ohm  视频接口  1 路BNC 输入  音频信号  无控制方式  旋纽调节  支持  轻触按键  不支持  红外遥控  不支持电源  工作电压  DC 3.7V-DC 5V  电池容量  DC3.7V 1000mAh  最大功率  1.2W使用环境  温度  0～60 摄氏度  湿度  5～95%RH外观信息  产品重量  50g  产品尺寸  长85mm×高65mm×厚22.5mm

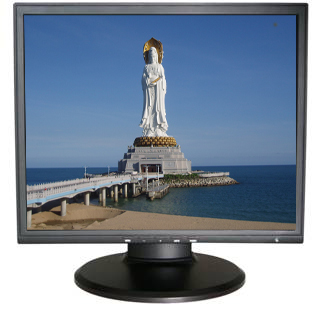

一、产品特点 超薄超轻设计，使用方便； 采用原装进口三星A+工业级控液晶屏拥有高对比度，高亮度，能极大提高画面层次感，更好表现细节；具有自动消除残影功能，保护液晶屏的长期使用； 具有VGA状态图像重显率自动调整功能； 极速响应时间，画面真正无拖尾； 多种数字图像校正电路，图像失真最小； 中、英、俄、法等多种语言屏幕菜单显示。 特有的一键式画面缩放功能、画面静像功能、画面翻转功能、黑白画面功能全面满足监控操作的需要。 自带有RS232串口控制功能，可以串联多达252台大型电视墙监视器单元联网通过控制软件实现一站式系统调整。 二、 电气性能 170°宽视角屏幕，显示比例4：3； I²C总线最新控制电路，整机性能稳定；并具有丰富的多通道信号输入、输出接口，可满足用户在不同场合下的需要； 采用最新3D数字解码处理芯片，和最新的图象降噪技术；使图象更清晰，画面显示更干净，色彩还原效果更逼真； 装备有灵敏的红外接收装置，可遥控调节监视器的各项参数； 内置电源性能稳定，能耗低，可全年365日持续工作；液晶屏灯管使用寿命可长达5万小时以上； 宽电压范围，可在AC110V-240V正常工作 ；工业设计，适合于长时间连续工作，功率最大40W。 三、 结构特点 金属屏蔽结构，可有效防止外界电磁干扰，无辐射； 超薄、超窄边、超强散热设计，使整机性能更稳定，使用寿命更长； 外观设计更专业化，尤其适合拼接成电视墙，安装快捷简便。                   规 格 参 数 表 产品名称 19寸高清液晶监视器 产品型号 TYL-H190CM 显示区域 376.3（H）×301（V）mm 显示比例 4：3 背光寿命 50000小时以上 分辨率 1280×1024/75Hz 亮度 400cd/㎡ 对比度 500：1 响应时间 6ms 点矩 0.294（H）×0.294（V）mm 色彩 16.7M 可视角度 水平/垂直：170°/140° 视频制式 PAL/NTSC 视频信号 1.0vp-p75ohm 菜单 支持 中、英、俄、法、德、西班牙、意大利、葡萄牙 八国语言 信号端口 2路复合视频信号BNC输入/输出、2路左右声道输入、1路左右声道输出、 1路YPBPR色差信号输入 、 1路VGA输入、 1路S-VIDEO输入、1路HDMI输入 电源输入 AC100V～240V  50/60Hz 扬声器 8欧2瓦×2 （可选） 工作环境 0～60摄氏度 储存环境 -20～60摄氏度 环境相对湿度 5～95%RH 功耗 40W 净重 5.3KG 毛重 7.8KG 外观尺寸 长400mm×高（334mm+底座14mm）×厚75mm 包装尺寸 长570mm×宽460mm×高180mm

一、产品特点 超薄超轻设计，使用方便； 采用专业A级工控液晶屏，拥有高对比度，高亮度，能极大提高画面层次感，更好表现细节； 具有自动消除残影功能，保护液晶屏的长期使用； 具有VGA状态图像重显率自动调整功能； 极速响应时间，画面真正无拖尾； 多种数字图像校正电路，图像失真最小； 中、英、俄、法等多种语言屏幕菜单显示。 二、 电气性能 170°宽视角屏幕，显示比例4：3； I²C总线最新控制电路，整机性能稳定；并具有丰富的多通道信号输入、输出接口，可满足用户在不同场合下的需要； 装备有灵敏的红外接收装置，可遥控调节监视器的各项参数； 外置电源性能稳定，能耗低，可全年365日持续工作；液晶屏灯管使用寿命可长达5万小时以上； 宽电压范围，可在AC110V-240V正常工作 ，工业设计，适合于长时间连续工作,功率最大25W。 三、 结构特点 整机轻便小巧，并且面板装备有防损钢化玻璃，可更全面有效地保护好液晶屏； 外观新颖美观，可单独放置在平面上，也可卸下底座挂墙放置，安装快捷简便。 规 格 参 数 表 项目 参数 产品型号 TYL-1703LCD 可视范围 337.9*270.3mm 最佳分辨率 1280×1024/60Hz 亮度 400cd/㎡ 对比度 450：1 响应时间 6-12ms 可视角度 水平/垂直：170°/140° 视频制式 PAL/NTSC制自动识别 OSD语言 中文简体、英文、德文、意大利文、西班牙文、法文、俄罗斯文 信号端子 1路视频信号BNC输入/输出 1路VGA信号输入 1路HDMI信号输入 1路左右声道输入 1路VGA音频输入 扬声器 8欧2瓦×2 电源输入 AC100-240V/50-60Hz DC12V/5A 功耗 30瓦 外观尺寸 370*310*55mm不含底座 包装尺寸 420*410*200mm 作业条件 温度0℃-60℃ 湿度10%-80%无凝露 储存条件 温度-20℃-60℃ 湿度5%-90%无凝露

规 格 参 数 表 产品名称 高清 超窄边DID拼接显示单元 产品型号 TYL- SDID4609 液晶面板 显示区域 1018.3（H）×572.5（V）mm 显示比例 16：9 背光寿命 60000小时以上 分辨率 1366×768 亮度 700 cd /㎡ 对比度 4 000 ： 1 响应时间 5ms 点矩 0.745×0.745mm 色彩 16.7M 可视角度 水平/垂直：180°/180° 信号接口 复合视频信号 1 路BNC输入1路BNC输出 S-VIDEO信号 1路输入 VGA信号 1路输入 HDMI信号 1路输入 YPBPR信号 1路输入 控制方式 红外遥控 支持 轻 触按键 不 支持 RS232 支持 电源 工作电压 AC100V～240V 50/60Hz 最大功率 200 W 使用环境 温度 0～60摄氏度 湿度 5～95%RH 外观信息 产品重量 27.6 KG 拼缝尺寸 6.7mm 产品尺寸 长1026mm×高580mm×厚106mm

一、 产品特点 自动侦测视频信号输入幅度，即时显示当前视频信号强度状态，真正的专业监控设备； 超薄超轻设计，使用方便； 采用专业A级工控液晶屏，拥有高对比度，高亮度，能极大提高画面层次感，更好表现细节； 具有自动消除残影功能，保护液晶屏的长期使用； 具有VGA状态图像重显率自动调整功能； 极速响应时间，画面真正无拖尾； 多种数字图像校正电路，图像失真最小； 支持点对点高清显示视频信号功能； 独创触摸按键，全铝合金外壳，内置自动恒温散热系统； 中、英、俄、法等多种语言屏幕菜单显示。 二、 电气性能 170°宽视角屏幕，显示比例4：3； I²C总线最新控制电路，整机性能稳定；并具有丰富的多通道信号输入、输出接口，可满足用户在不同场合下的需要； 采用最新3D数字解码处理芯片，和最新的图象降噪技术；使图象更清晰，画面显示更干净，色彩还原效果更逼真； 装备有灵敏的红外接收装置与触控按键，可方便快捷调节监视器的各项参数； 内置电源性能稳定，能耗低，可全年365日持续工作；液晶屏灯管使用寿命可长达5万小时以上； 宽电压范围，可在AC110V-240V正常工作，工业设计，适合于长时间连续工作，功率最大30W。 三、 结构特点 采用全铝合金材料，金属屏蔽结构，可有效防止外界电磁干扰，无辐射； 超强恒温散热设计，使整机性能更稳定，使用寿命更长； 面板装备有防损钢化玻璃，可更好地保护液晶屏； 外观设计更专业化，尤其适合拼接成电视墙，安装快捷简便。 规 格 参 数 表 产品名称 22寸高清液晶监视器 产品型号 TYL-H220PM-T 显示区域 473.7（H）×296.1（V）mm 显示比例 16：9 背光寿命 50000小时以上 分辨率 1680×1050/60Hz 亮度 450cd/㎡ 对比度 700：1 响应时间 5ms 点矩 0.282（H）×0.282（V）mm 色彩 16.7M 可视角度 水平/垂直：170°/140° 视频制式 PAL/NTSC 视频信号 1.0vp-p 75ohm 菜单 支持 中、英、俄、法、德、西班牙、意大利、葡萄牙 八国语言 信号端口 2路复合视频信号BNC输入/输出 1路YPBPR色差信号输入 1路VGA输入 1路S-VIDEO输入 1路HDMI信号输入 2路立体声道输入 控制方式 红外遥控、触控、RS232（扩展功能） 电源输入 AC100V～240V 50/60Hz 扬声器 8欧2瓦×2 （可选） 工作环境 0～60摄氏度 储存环境 -20～60摄氏度 环境相对湿度 5～95%RH 功耗 60W 净重 8KG 外观尺寸 长501mm×高339mm×厚82mm 包装尺寸 长570mm×宽460mm×高180mm

超薄超轻设计，使用方便； 采用专业A级工控液晶屏，拥有高对比度，高亮度，能极大提高画面层次感，更好表现细节； 170°宽视角屏幕，显示比例4：3； I²C总线最新控制电路，整机性能稳定；并具有丰富的多通道信号输入、输出接口，可满足用户在不同场合下的需要； 采用最新3D数字解码处理芯片，和最新的图象降噪技术；使图象更清晰，画面显示更干净，色彩还原效果更逼真； 内置高清四分割主板，可同时输入并显示四路视频信号，也可单独显示一路视频信号； 装备有灵敏的红外接收装置，可遥控调节监视器的各项参数； 内置电源性能稳定，能耗低，可全年365日持续工作；液晶屏灯管使用寿命可长达5万小时以上； 宽电压范围，可在AC110V-240V正常工作，工业设计，适合于长时间连续工作，功率最大45W。

超薄超轻设计，使用方便； 高对比度，高亮度，极大提高画面层次感，能更好表现细节； 监视器跟DVR主机融为一体，便于用户使用跟维护； 产品采用高速嵌入式微控制和嵌入实时操作系统，超高稳定性，不死机，经久耐用，维护方便； 系统分管理员、两级密码管理，保证了系统的安全问题； 系统操作采用OSD图形界面，方便直观，便于用户快速的掌握； 视频压缩采用纯硬件H2.64，支持每通道D1、HD1、CIF分辨率录像，录像帧数可调，高清晰度和超低硬盘空间占用； 四路视频输入，一路视频输出，一路音频输入，一路音频输出，外接扬声器输出。四路报警输入，一路联动报警输出，一路故障报警输出； 任一单画面、双面和四面模式实时监视器跟回放； 系统支持自动开关，停电后来电自动恢复视频信号丢失自动报警，真正实现无人值守； 手动、定时报警联动、移动侦测录像等，多种录像方式，在完成用户预视功能的同时，更加有效地节省硬盘空间；移动侦测录像功能，可独立设置多达192个侦测区域； 系统支持预报警录像功能和报警延时录像功能，保证报警录像资料的完整性； 具有×2、×4倍的快进/快退播放功能及×1/2、×1/4、×1/8倍速率慢放和暂停、帧放等播放控制功能； 系统支持PAL/NTSC双制式，使用于世界上所有地区； 每个通道可独立设置亮度/对比度/色度/色调； 完善的报警日志和操作日志，方便分析与查寻； RJ-45通用网络通讯接口，网络传输方式包ADSL、ISDN、局域网、城域网等； 采用客户端软件的方式进行网络远程监控跟回放，支持TCP/IP、UDP/IP等多种网络传输入协议； 支持IDE硬盘备份图像资料； 系统配备USB2.0接口，便于硬盘资料的下载与转存； 宽电压范围，可在AC110V-240V正常工作； 工业设计，适合于长时间连续工作，功率最大60W。
