一、产品特色 1、采用专利技术硬件设计,可以在多个显示单元上面显示高清晰度背景图片,同时接受并处理多路图形信号,实时传送到整个显示单元,组成高清晰显示的大屏幕拼接墙。 2、可支持多个VGA信号、视频信号、HDMI信号、RGB等信号输入。可通过升级硬件和软件支持、更多信号输入。 3、拼接器内置一幅高像素图片,高像素图片在拼接器开机不接入任何信号的情况下即可显示。 4、具备与显示单元物理像素点对点的高清动态底图显示功能。 5、具有报警联动触发功能，当某个监控点出现警情时，大屏幕能自动切换到全屏模式显示一幅大的报警画面。（或在设定的几个拼接单元上显示）当多个监控点同时出现警情时，此时多个监控点的画面能自动显示成全屏图像叠加在大屏幕之上。 6、可以通过控制软件使画面任意叠加、漫游、开窗口。 7、自动侦测和识别各种标准VGA信号，最高支持无压缩实时UXGA (1600×1200)和高清1920*1080P信号等格式的信号，对所有的信号自动识别并按用户要求对各信号进行视窗大小、显示位置、图像比例等方面的调整和变换，并转换为高清数字信号输出至拼接显示单元。 8、采用纯硬件设计，处理器里面无CPU、内存、硬盘，不需要操作系统支持，上电即可工作，启动时间小于5秒钟，画面不会延时、拖尾或出现马赛克等不良现像，稳定性高。 9、全工业化设计，满足每周七天、每天24小时的工作需求,系统稳定可靠。 二、产品性能 1、采用全新的模块化概念，单机可以自由组合输入输出模块，多台机器无缝级联实现控制和信号传输的连接。 2、全数字高清通道，内置72*72路数据交换枢纽。 3、纯数字系统，输入和输出信号根据特定设备接口的要求可数字、可模拟，但是信号在系统内部传输都是纯数字的，可以无衰减无损耗，传输至很远的距离。 4、所有的视频处理，包括剪切、缩放、去隔行、降噪，都是在系统内部完成的。 5、 快捷开窗方式，点击右键直接开窗，可根据输入板卡的不同,开双窗口或者单窗口。 6、快捷控制所有输入信号平铺功能，单个窗口或者绑定的双窗口全屏任意位移。 7、任意单屏可以开4路高清信号平铺显示。 8、具有对应的双窗口信号快捷互换，窗口浮现功能。 9、信号窗口以预置的方式处于等待状态,窗口浮现功能可以立即将该窗口信号置于顶层。 10、关闭子窗口时,主窗口自动最大化显示。 11、 最多2*N个信号，每个信号可上大屏，可单屏，也可平铺显示。 12、双击窗口信号,自动单屏最大化显示,同时将其他信号置于底层。 13、采用的通讯级的电源模块，滤波更好，大大减少了电磁干扰，杂波干扰，性能更可靠。 14、机箱两侧边缘安装对流风扇，更低机箱温度。 15、采用新的视频处理芯片支持高带宽，而且板卡发热量低。 16、具有自诊断的协议，在需要大规模级联时，可以准确的判断故障机器号，同时可以锁定产生故障的模组板卡号。

  一、产品特点 超薄超轻设计，使用方便； 采用专业A级工控液晶屏，拥有高对比度，高亮度，能极大提高画面层次感，更好表现细节； 具有自动消除残影功能，保护液晶屏的长期使用； 具有VGA状态图像重显率自动调整功能； 极速响应时间，画面真正无拖尾； 多种数字图像校正电路，图像失真最小； 中、英、俄、法等多种语言屏幕菜单显示。 二、 电气性能 170°宽视角屏幕，显示比例4：3； I²C总线最新控制电路，整机性能稳定；并具有丰富的多通道信号输入、输出接口，可满足用户在不同场合下的需要； 采用最新3D数字解码处理芯片，和最新的图象降噪技术；使图象更清晰，画面显示更干净，色彩还原效果更逼真； 内置高清四分割主板，可同时输入并显示四路视频信号，也可单独显示一路视频信号； 装备有灵敏的红外接收装置，可遥控调节监视器的各项参数； 内置电源性能稳定，能耗低，可全年365日持续工作；液晶屏灯管使用寿命可长达5万小时以上； 宽电压范围，可在AC110V-240V正常工作，工业设计，适合于长时间连续工作，功率最大45W。 三、 结构特点 金属屏蔽结构，可有效防止外界电磁干扰，无辐射； 超强散热设计，使整机性能更稳定，使用寿命更长； 面板装备有防损钢化玻璃，可更好地保护液晶屏； 外观设计更专业化，尤其适合拼接成电视墙，安装快捷简便。 产品名称 19寸内置四分割高清液晶监视器         产品型号 TYL-H190SM 显示区域 376.3（H）×301（V）mm 显示比例 4：3 背光寿命 50000小时以上 分辨率 1280×1024/75Hz 亮度 400cd/㎡ 对比度 500：1 响应时间 6ms 点矩 0.294（H）×0.294（V）mm 色彩 16.7M 可视角度 水平/垂直：170°/140° 视频制式 PAL/NTSC 视频信号 1.0vp-p75ohm 菜单 支持 中、英、俄、法、德、西班牙、意大利、葡萄牙 八国语言 信号端口 4路视频信号输入、1路S-VIDEO信号输入/输出、1路VGA信号输入 电源输入 AC100V～240V  50/60Hz 扬声器 8欧2瓦×2 （可选） 工作环境 0～60摄氏度 储存环境 5～95%RH 环境相对湿度 5～95%RH 功耗 45W 净重 7.2KG 毛重 9.3KG 外观尺寸 长405mm×高332mm×厚85mm 包装尺寸 长570mm×宽460mm×高180mm

一、产品特点 超薄、超窄边、超轻设计，可以方便地拼接安装。一般46寸的DID LCD，其重量只有20.5KG，厚度不到10公分，拼接专用的液晶屏，其优秀的窄边设计，使其边缘只有10mm,相对于46寸的大屏幕来说，这么小的边缘完全不影响幕墙的整体显示效果； 采用专业A级拼接DID液晶屏，可视角度178度；超高对比度，超高亮度，比传统TV屏及普通PC屏的对比度和亮度要高出一至两倍以上； 拥有更好的色彩饱和度，普通LCD和CRT的彩色饱和度只有72%，而DID LCD可以达到92%的高彩色饱和度； 专利的120HZ倍频刷新技术，能有效解决图象快速运动过程中的拖尾和模糊，增强图像的清晰度和对比度，使画面更清澈，人眼长时间观看也不易并疲劳； 使用寿命更长，普通的PC及TV液晶屏背光使用寿命一般为3万至5万小时，而DID液晶屏背光源的使用寿命可达6万小时以上，确保了拼接幕墙使用的每片液晶屏在长时间使用后的亮度、对比度和色度的一致性并且确保幕墙的使用寿命不低于6万小时。 二、 电气性能 维冠视界科技拼接幕墙使用嵌入式处理系统，每一单元都有单独的处理模块和电源模块，并通过串口实现单元之间的通信； 拼接系统具有高速信号处理技术，保证高分辨率信号输入输出的实时处理，采用DDR技术作高速数据缓存，运用流水线技术，对高速信号进行分级顺序处理，保证了信号的实时性； 采用基于输入端口的信号并行处理技术，有效的增加了输入信号个数。系统通过芯片阵列，对高速数据进行逐级处理，每一路信号输入都对应一列处理器。这样就相当于很多处理器同时工作，做到数据的并行处理，极大的搞高了系统运算速度。能够有效的进行多路信号输入，是朗维拼接处理系统与普通工控机相比，最大的性能优势； 系统属于纯硬件数据处理，没有运行WINDOWS和LINUX操作系统， 不是一台计算机，不需要硬盘、光驱、显卡等辅助设备； 为适应核心并行数据处理要求，维冠视界科技拼接幕墙采用并行总线接入方式，就是说每个通道都有独立的总线接入核心处理系统。多个通道采用并行的方式可以实时的将数据送入核心的FPGA处理阵列； 采用高速LVDS进行信号传输。LVDS，是低电平数字信号的的简称，其特点是用两根线差分传输一个数字状态，线间电压低，信号传输速度快，本系统中使用的LVDS信号速度为2.5G/S，信号额定最高速度可以达到4G/S以上。使用LVDS进行图像传输，4组线即可传送超高频的显示信号。 三、 结构特点 超薄、超窄边、超轻设计，可以方便地拼接安装。一般46寸的DID LCD，其重量只有20.5KG，厚度不到10公分，拼接专用的液晶屏，其优秀的窄边设计，使其边缘只有10mm,相对于46寸的大屏幕来说，这么小的边缘完全不影响幕墙的整体显示效果； 外框着色，全为黑色，与幕墙形成一个整体，美观大方，维冠视界科技拼接幕墙首创的液晶挂装设计，改变传统的液晶屏安装形式，使拼接单元装拆变得非常方便，并且本技术已获得专利认证。 规 格 参 数 表 产品名称 高清 DID拼接显示单元 产品型号 TYL- DID4609 液晶面板 显示区域 1018.4（H）×572.5（V）mm 显示比例 16：9 背光寿命 60000小时以上 分辨率 1920×1080 亮度 700 cd /㎡ 对比度 4 000 ： 1 响应时间 5ms 点矩 0.648（H）×0.648（V）mm 色彩 16.7M 可视角度 水平/垂直：180°/180° 信号接口 复合视频信号 1 路BNC输入1路BNC输出 S-VIDEO信号 1路输入 VGA信号 1路输入 HDMI信号 1路输入 YPBPR信号 1路输入 控制方式 红外遥控 支持 轻 触按键 不 支持 RS232 支持 电源 工作电压 AC100V～240V 50/60Hz 最大功率 200 W 使用环境 温度 0～60摄氏度 湿度 5～95%RH 外观信息 产品重量 29KG 拼缝尺寸 20mm 产品尺寸 长1047.4mm×高600.6mm×厚 106 mm

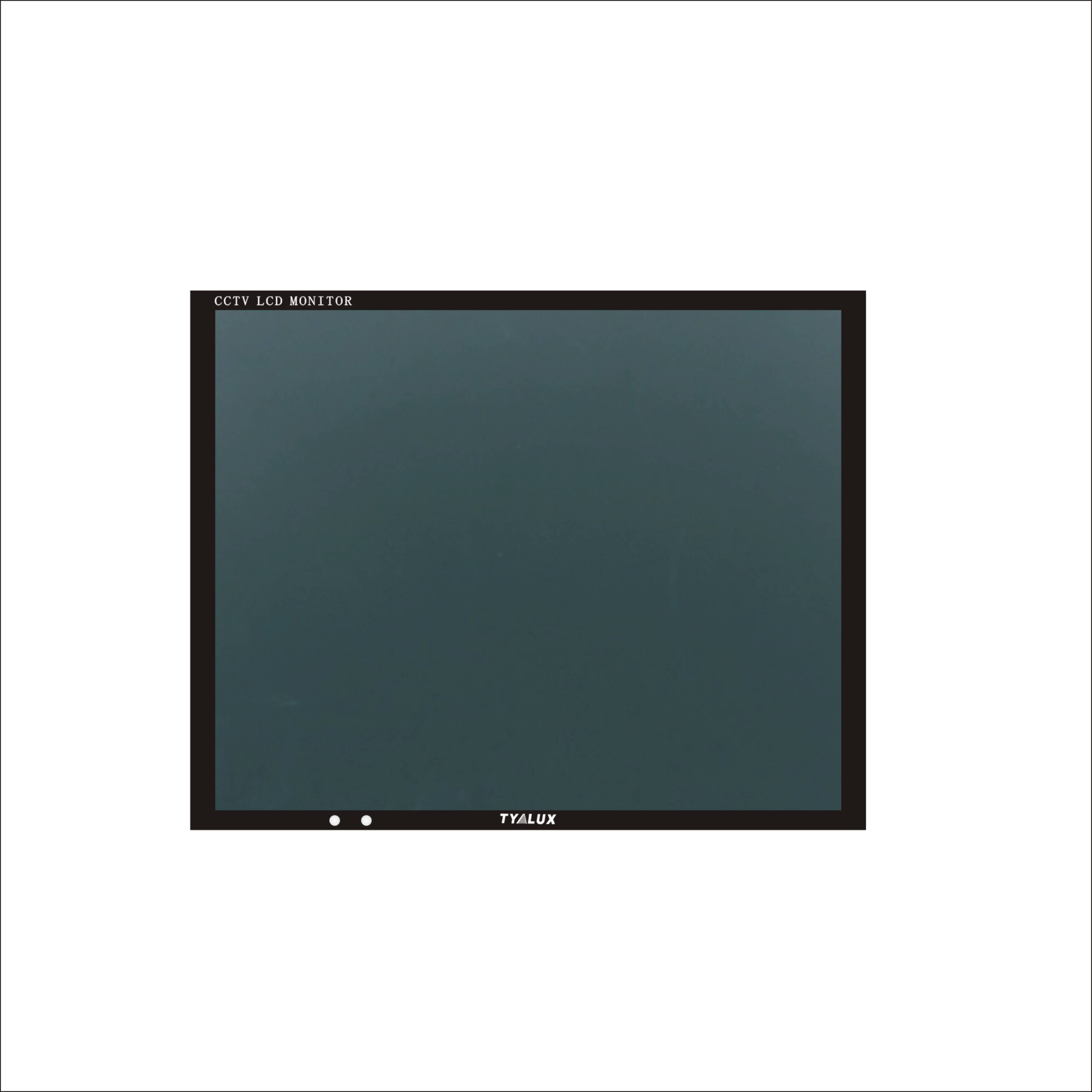

一、产品特点超薄超轻设计，使用方便； 采用原装进口三星A+工业级控液晶屏拥有高对比度，高亮度，能极大提高画面层次感，更好表现细节； 具有自动消除残影功能，保护液晶屏的长期使用； 具有VGA状态图像重显率自动调整功能； 极速响应时间，画面真正无拖尾； 多种数字图像校正电路，图像失真最小； 中、英、俄、法等多种语言屏幕菜单显示。 二、 电气性能178°宽视角屏幕，显示比例4：3； I²C总线最新控制电路，整机性能稳定；并具有丰富的多通道信号输入、输出接口，可满足用户在不同场合下的需要； 采用最新3D数字解码处理芯片，和最新的图象降噪技术；使图象更清晰，画面显示更干净，色彩还原效果更逼真； 装备有灵敏的红外接收装置，可遥控调节监视器的各项参数； 内置电源性能稳定，能耗低，可全年365日持续工作；液晶屏灯管使用寿命可长达5万小时以上； 宽电压范围，可在AC110V-240V正常工作，工业设计，适合于长时间连续工作，功率最大30W。 三、 结构特点金属屏蔽结构，可有效防止外界电磁干扰，无辐射； 超强散热设计，使整机性能更稳定，使用寿命更长； 面板装备有防损钢化玻璃，可更好地保护液晶屏； 外观设计更专业化，尤其适合拼接成电视墙，安装快捷简便。 规 格 参 数 表 产品名称 15寸高清液晶监视器 产品型号 TYL-H150PM 显示区域 304.1（H）×228.1（V）mm 显示比例 4：3 背光寿命 50000小时以上 分辨率 1024×768/60Hz 亮度 350cd/㎡ 对比度 400：1 响应时间 8ms 点矩 0.297（H）×0.297（V）mm 色彩 16.7M 可视角度 水平/垂直：170°/140° 视频制式 PAL/NTSC 视频信号 1.0vp-p75ohm 菜单 支持 中、英、俄、法、德、西班牙、意大利、葡萄牙 八国语言 信号端口 2路复合视频信号BNC输入/输出 1路YPBPR色差信号输入 1路VGA输入、 1路S-VIDEO输入/输出 电源输入 AC100V～240V 50/60Hz 扬声器 8欧2瓦×2 （可选） 工作环境 0～60摄氏度 储存环境 -20～60摄氏度 环境相对湿度 5～95%RH 功耗 30W 净重 5.5KG 毛重 7.85KG 外观尺寸 长335mm×高262mm×厚82mm 包装尺寸 长505mm×宽425mm×高170mm

一、 产品特点 自动侦测视频信号输入幅度，即时显示当前视频信号强度状态，真正的专业监控设备； 超薄超轻设计，使用方便； 采用专业A级工控液晶屏，拥有高对比度，高亮度，能极大提高画面层次感，更好表现细节； 具有自动消除残影功能，保护液晶屏的长期使用； 具有VGA状态图像重显率自动调整功能； 极速响应时间，画面真正无拖尾； 多种数字图像校正电路，图像失真最小； 支持点对点高清显示视频信号功能； 独创触摸按键，全铝合金外壳，内置自动恒温散热系统； 中、英、俄、法等多种语言屏幕菜单显示。 二、 电气性能 170°宽视角屏幕，显示比例4：3； I²C总线最新控制电路，整机性能稳定；并具有丰富的多通道信号输入、输出接口，可满足用户在不同场合下的需要； 采用最新3D数字解码处理芯片，和最新的图象降噪技术；使图象更清晰，画面显示更干净，色彩还原效果更逼真； 装备有灵敏的红外接收装置与触控按键，可方便快捷调节监视器的各项参数； 内置电源性能稳定，能耗低，可全年365日持续工作；液晶屏灯管使用寿命可长达5万小时以上； 宽电压范围，可在AC110V-240V正常工作，工业设计，适合于长时间连续工作，功率最大30W。 三、 结构特点 采用全铝合金材料，金属屏蔽结构，可有效防止外界电磁干扰，无辐射； 超强恒温散热设计，使整机性能更稳定，使用寿命更长； 面板装备有防损钢化玻璃，可更好地保护液晶屏； 外观设计更专业化，尤其适合拼接成电视墙，安装快捷简便。 四、产品参数 产品名称 42寸液晶监视器 产品型号 TYL-H420PM-T 液晶面板 显示区域 930.24（H）×523.26（V）mm 显示比例 16：9 背光寿命 60000小时以上 分辨率 1920×1080 亮度 550cd/㎡ 对比度 2000：1 响应时间 5ms 点矩 0.4845（H）×0.4845（V）mm 色彩 16.7M 可视角度 水平/垂直：175°/175° 信号接口 复合视频信号 2路BNC输入1路BNC输出 S-VIDEO信号 1路输入 VGA信号 1路输入 HDMI信号 1路输入 YPBPR信号 1路输入 音频信号 2路输入 控制方式 红外遥控 支持 触摸按键 支持 RS232 支持 电源 工作电压 AC100V～240V  50/60Hz 最大功率 200W 使用环境 温度 0～60摄氏度 湿度 5～95%RH 外观信息 产品重量   产品尺寸

一、产品特色 1、采用纯硬件设计，无CPU、内存、硬盘，不需要操作系统支持。多总线并行处理，处理功能强大，无病毒感染风险，安全性好，上电即可工作。启动时间小于5秒钟，画面不会延时、拖尾或出现马赛克等不良现象，稳定性高。 2、内置双3D视频处理和高质量SCALER。有ACE-3图像色彩处理，色彩亮丽丰富。 3、低电磁辐射，抗干扰能力很强，主板经过EMC测试,整机符合EMC设计要求。 4、支持边缘屏蔽，可对拼缝边缘作像素级的精细图像处理，使整个拼接大画面显示更完整，效果更突出。 5、操作灵活，响应速度快，结合控制软件可以轻松、快捷的控制整个系统。 6、自动侦测和识别各种标准信号，最高支持无压缩实时UXGA (1920×1200)和高清1080P等格式的信号。对所有的信号自动识别并可按用户要求对各信号进行视窗大小、显示位置、图像比例等方面的调整和变换。 7、支持16种快捷模式控制，用户可根据需求任意更改快捷模式。快捷模式可通过控制软件、红外遥控、或其它第三方中控设备控制。并且支持对快捷模式进行重命名，通过控制软件可方便调用 8、可实现对大屏幕显示墙的多用户远程操作、显示模式管理、信号源管理、窗口管理、单元控制、预案管理等强大功能，且所有操作都能在同一控制平台上完成，并且支持红外、RS232 串口控制。 9、支持24小时全天候持续工作，自带恒温控制系统 二、产品性能 1、可在N个拼接显示单元上拼接显示一个完整的图像信号；可以每个屏单独显示一个独立的信号；也可以通过控制软件实现其它多种组合显示模式。 2、支持画中画、画外画功能，可实现VGA与视频单屏叠加漫游显示。 3、拼接处理器可支持CVBS、VGA、HDMI、YPBPR、DVI 、S-VIDEO图形信号输入，画面无失真，色彩艳丽。另外，可通过升级硬件和软件支持更多信号输入。 4、1路LVDS信号输出，2路DC24V输出，分辨率最高支持1920*1200。 5、可以连接8/10BIT PANEL，支持到1920X1080，全高清。 6、内置3D降噪功能，图象轮廓更清晰，画面显示更干静。 7、全视频，10BIT视频数据处理，3D梳状滤波器，图象清晰。自动检测信号源，图象幅度稳定。 8、颜色质量支持32 位真彩色，色彩还原更逼真，显示更自然。 三、产品参数

一、产品介绍：   TYL-p6室内全彩LED显示屏   P6室内全彩LED显示屏是目前最常用的型号，也是目前使用量最大的一款，技术很成熟，价格适中，客户认可度也高。 二、技术参数  1、像素管：像素管间距：10mm；三基色：红、绿、蓝；发光点颜色组合：1R1PG1PB；物理密度：10000点/m2 2、单元箱：单元分辨率：16点*16点；单元尺寸：160mm×160mm；单元总像数：256点/板；简易箱体：800mm*640mm 3、显示屏整屏：屏幕水平可视视角：水平≥120°；屏幕垂直视角：水平≥120°；最佳视距：4～50M；存贮温度： -40℃ ～ +85℃；工作温度：-25℃ ～ +55℃；相对湿度：10%～95%RH；屏体重量：25kg/㎡ 4、供电：工作电压： 220V±15％；供电电源：明纬；平均功耗： 350～ 450 W/㎡  （与播放的视频源有关）；最大功耗： 1200W/㎡ ；供电要求：220VAC±10%,50Hz 5、控制系统：控制主机：联想主机或同档次计算机以上；操作系统：WIN 98/ 2000/ XP；控制方式：与计算机同步；显卡：DVI显卡 6、主要技术参数：1）驱动器件：恒流驱动IC  2）驱动方式：恒流驱动 3）刷新频率：≥300Hz 4）换帧频率：≥60Hz 5）灰度/颜色：逻辑输出16384级，CRT视觉256级灰度,颜色：16777216色 6）亮度：≥7000cd/m2 7）亮度调节方式：软件100级可调，根据不同的环境亮度自动或手动调节显示亮度 8）控制系统采用：同步控制系统 9）平均无故障时间：≥10000小时 10）屏体寿命：≥100000小时；连续工作时间：≥48小时 11）平整度：任意相邻像素间≤0.5mm；模组拼接间隙＜1mm ； 12）均匀性：像素光强、模组亮度均匀 13）盲点率：＜0.003（呈离散状态） 14）计算机显示模式：1024×768 15）防护性能: 防潮、防腐蚀、阻燃、防水、防晒 16）有效通讯距离：网线100米以内

  功能说明： （1） 播放介质：一般使用CF卡，同时支持SD卡、MMC卡、MS卡、U盘等 （2） 支持CF卡其容量有128MB-16G，可根据需要自行选择，10M可存储大约1分钟的视频广告 （3） 通电开机即自动循环播放，可全部重复,单个重复,或不重复播放 （4） 播放文件类型：电影、音乐、图片 （5） 兼容VCD、SVCD,VOB,DVD,AVI等影片格式 （6） MPEG-1. MPEG-2.MPEG-4,AVI.MP3.VOB.JPG （7） 语言菜单：中文、英文 （8） 有超强定时功能，每天最多可设置5段定时，一星期7天，每天24小时无需人员管理 （9） 支持流水字模功能，只须把流水字模文本直接储存在卡里面即可：可以循环播放广告语录，流水 滚动在屏幕下方） （10） 支持编辑播放列表功能，每天可设置在指定时间段播放指定文件 （11） 支持断点记忆功能 （12） 支持万年历功能 （13） 支持角标显示功能：制作自己的台标显示在机器上，增加知名度，扩大品牌效益。（和普 通家用电视看节目时可以看到CCTV等电视台台标功能一样） （14） 支持卡与卡之间相互导入或删除节目 （15） 支持生成日志文件功能：管理人员可以随时查看广告机所播放的节目记录，日志文件生成在CF卡 内，只需拷到电脑上即可查看。精确到秒，让管理人员以及广告客户对广告机的工作状态了如指 掌，获得广告客户的信任，为您的生意锦上添花。 （16） 支持节目播放列表管理：播放列表功能，每天定时播放指定文件，用此 功能则断电 记忆不可用，则会有冲突 （17） 应用场合：酒店、机场、楼宇、餐厅、商场、车站、银行、医院、4S店、 展会等场所。 （18） 标配附件：遥控器1个、防盗壁挂板1个、操作说明书1本、锁CF卡钥匙2个   技术参数                     TYL—WG32寸 显示屏  32寸 TFT 液晶显示屏 显示比例 16:10 显示区域 697.68( 水平 )×392.26（垂直）mm 分辨率 1366x768 点距 0.51075(水平)×0.51075(垂直)mm 水平频率 30 － 80KHZ 垂直频率 60/75HZ 颜色数 16.77万真色彩 灯管寿命 50000 小时 平均亮度 800cd/m 2 对比度 1000： 1 视角 上下：170°左右170° 色饱和度 64灰阶Display Colors:16.2M 音响喇叭 立体声（ 10W+10W ） 输入电压 AC 100-240V 1.5A 50/60HZ 电源管理: 符合 VESA DPMS 标准 工作环境温度 ≤180W 消耗功率: 0－ 40 ℃   产品展示图片：

  一、产品特点 超薄超轻设计，使用方便； 采用专业A级工控液晶屏，拥有高对比度，高亮度，能极大提高画面层次感，更好表现细节； 具有自动消除残影功能，保护液晶屏的长期使用； 具有VGA状态图像重显率自动调整功能； 极速响应时间，画面真正无拖尾； 多种数字图像校正电路，图像失真最小； 中、英、俄、法等多种语言屏幕菜单显示。 二、 电气性能 170°宽视角屏幕，显示比例4：3； I²C总线最新控制电路，整机性能稳定；并具有丰富的多通道信号输入、输出接口，可满足用户在不同场合下的需要； 采用最新3D数字解码处理芯片，和最新的图象降噪技术；使图象更清晰，画面显示更干净，色彩还原效果更逼真； 内置高清四分割主板，可同时输入并显示四路视频信号，也可单独显示一路视频信号； 装备有灵敏的红外接收装置，可遥控调节监视器的各项参数； 内置电源性能稳定，能耗低，可全年365日持续工作；液晶屏灯管使用寿命可长达5万小时以上； 宽电压范围，可在AC110V-240V正常工作，工业设计，适合于长时间连续工作，功率最大40W。 三、 结构特点 金属屏蔽结构，可有效防止外界电磁干扰，无辐射； 超强散热设计，使整机性能更稳定，使用寿命更长； 面板装备有防损钢化玻璃，可更好地保护液晶屏； 外观设计更专业化，尤其适合拼接成电视墙，安装快捷简便。   规 格 参 数 表 产品名称 17寸内置四分割高清液晶监视器 产品型号 TYL-H170SM 显示区域 337.9（H）×270.3（V）mm 显示比例 4：3 背光寿命 50000小时以上 分辨率 1280×1024/75Hz 亮度 400cd/㎡ 对比度 450：1 响应时间 8ms 点矩 0.264（H）×0.264（V）mm 色彩 16.7M 可视角度 水平/垂直：170°/140° 视频制式 PAL/NTSC 视频信号 1.0vp-p75ohm 菜单 支持 中、英、俄、法、德、西班牙、意大利、葡萄牙 八国语言 信号端口 四路视频输入、1路S-VIDEO信号输入/输出、1路VGA信号输入 电源输入 AC100V～240V  50/60Hz 扬声器 8欧2瓦×2 （可选） 工作环境 0～60摄氏度 储存环境 -20～60摄氏度 环境相对湿度 5～95%RH 功耗 40W 净重 6.9KG 毛重 9.0KG 外观尺寸 长366mm×高304mm×厚85mm 包装尺寸 长505mm×宽425mm×高170mm
