产品展示列表
超越，是一种突破，掌握规律、与时俱进;超越，是一种境界，自我升华、锐意变革!只有不断超越的智慧，才能成就持续卓越的品质，只有不断成就卓越的品质，才能无限迈进超越的境界!同三维T660 笔记本用高清HDMI采集卡，支持1080I，支持60帧/秒，无延时不丢帧，完美点对点，并带有完整软件编辑操作等众多超越主流的综合性能，奠定了新一代笔记本用高清HDMI音视频采集卡的卓越品质。 图示：T660 笔记本用高清HDMI采集卡 产品特色： *支持HDMI端子输入，HDMI信号最高支持720P/1080i *可在笔记本上流畅观看DVD/摄像机/高清播放机里的视频内容，回放分辨率最高可达1920*1280 *画质清晰、锐利，可自由调节画面亮度、对比度、显示比例等 *支持MPEG-2压缩 *全面支持标/高清视频信号采集，采集分辨率从320*240到1920*1080 http://www.360tsw.com/t660_gqcjk.html *实时高画质动态图像采集 *静态画面捕捉 *双声道立体声音频采集 兼容windows XP/VISTA/WIN 7等 图示：笔记本用高清HDMI音视频采集卡 功能说明： 同三维T660 笔记本高清HDMI采集卡是笔记本电脑捕捉和录制的高清视频的最佳选择，它提供了HDMI接口，支持DV摄像机，机顶盒，家用视频娱乐设备等数字视频设备，复合高画质传输要求，可以压缩实时数字视频为MPRG-1/2等格式文件，T660高清HDMI采集卡即插即用，易于安装和使用。 同三维T660高清HDMI视频采集卡采用ExpressCard 接口、支持HDMI，PAL、NTSC、SECAM制式的视频采集。支持AVI、WMV、MPEG-1、MPEG-2等视频格式的实时，复合即插即用规范，安装简便，性能可靠。 系统要求： 一个可用的ExpressCard 插槽 Intel core2 2.4GHz 或者更高 windows XP/VISTA/win 7操作系统 QGB 或以上RAM 5400转IDE 硬盘(推荐7200转SATA硬盘) 支持DX9或以上标准的显卡 CD-ROM，用来安装驱动程序和程序使用 高清视频应用越来越多。宽带网络视频、实时流媒体通信、大容量文件传输、存储区域网络等带宽和时变业务的出现，以及用户对高质量服务保障的需求对网络带宽的要求越来越高。在提到高清时，我们常听人们谈到1080p、720p或是480p等。一般而言，1080P是指全高清视频，不停顿，不掉帧，画面效果好，清晰度高;720P是指高清视频，不停顿，不掉帧，画面效果好，清晰度高;480P一般为DVD清晰度的视频，激烈场景有掉帧或停顿现象. 同三维视频最新符合推出的万能采集卡-单路T220E高清万能视频采集卡，支持HDMI 1.3 标准，可采集任何高清图形设备输出的DVI、HDMI、VGA、分量信号等高清信号，近几年来，HDMI技术标准等已经广泛应用于各种视频设备和流媒体视频领域中，下面我们就针对HDMI来简单介绍下。 买了HDMI采集卡怎么用 全方位了解HDMI:HDMI 高清数字接口，由于所有的模拟连接(例如分量视频或 S-video)要求在从模拟转换为数字时没有损失，因此它能提供最佳的视频质量。 HDMI优势 HDMI不仅可以满足目前最高画质1080P的分辨率，还能支持DVD Audio等最先进的数字音频格式，支持八声道96kHz或立体声192kHz数码音频传送，而且只用一条HDMI线连接，免除数字音频接线。同时HDMI标准所具备的额外空间可以应用在日后升级的音视频格式中。足以应付一个1080p的视频和一个8声道的音频信号。而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps，因此HDMI还有很大余量。这允许它可以用一个电缆分别连接DVD播放器，接收器和 PRR。此外HDMI支持EDID、DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。 HDMI传输原理 与DVI接口相同，HDMI也采用了TMDS的传输方式。其传输视频讯号，要经过比较复杂的步骤来实现，而对于DVI接口存在的各种缺陷，HDMI进行了大幅提升。 模拟传输与HDMI传输的差异 HDMI 提供能够最佳质量，因为它支持以数字形式传输到 A/V 接收器的完整无损失的 Dolby TrueHD 音频数据，并能够让 A/V 接收器应用其完整的数字音频处理功能（如低音管理或声场处理效果），以进一步增强音频质量。SPDIF 没有能力支持 Dolby TrueHD 要求的数据速率，因此将不支持。模拟由于以下两个原因比 HDMI 的质量差：1) 模拟传输本身有损耗，并会在通过电缆传输时质量降低，2) 许多 A/V 接收器不会将任何数字音频处理应用到模拟输入，而且在此类情况下，模拟信号将直接发送到放大器，而无需处理。 HDMI数字接口和模拟接口 HDMI 相对现有模拟接口如合成、 S-Video 和复合视频的优点有哪些? 1、质量： HDMI 传送不压缩的数字音频和视频，以获得最高清晰画质。 2、全数字： HDMI 确保全数字视频显示，不会带来与模拟接口和不必要的数模转换相关的损失。 3、低成本： HDMI 提供数字接口的质量和功能的同时，还以简单而经济有效的方式支持不压缩的视频格式。 4、音频： HDMI 支持多种音频格式，从标准立体声到多声道环绕声。 5、易用性： HDMI 在单线缆中集成视频和多声道音频，从而消除了当前 A/V 系统中使用的多线缆的成本、复杂性和混乱。 6、智能： HDMI 支持视频源(如 DVD 播放机)和 DTV 间的双向通信，实现了新功能，例如自动配置和一键播放。
同三维T705 工程级高清VGA转色差分量YPbPr视频转换器是一款可以将VGA信号转成YPBPR色差分量信号的视频转换器，其采用最新数码技术开发的新一代产品，支持VGA信号输入，PC信号输入，色差分量输出，VGA信号输入，并且带有音频信号同步输入输出接口。具有多种高清影像画质提升功能、强大的反锯齿显示优化和平滑处理技术，能创造出高清晰度影像效果。具有运动自适应逐行处理、数字缩放和行场频变化功能，色差分量信号输出支持带有高清接口的电视或其他多媒体设备，可以兼容目前市场上所有的显示设备，如高清平板电视等等。 图示：同三维T705 VGA转色差分量转换器 色差分量接口 目前可以在一些专业级视频工作站/编辑卡专业级视频设备，高档影碟机或者平板电视等家电上看到有YUV、YcbCr、Y/B-Y/B-Y等标记的接口标识，虽然其标记方法和接头外形各异但都是指的同一种接口——色差端口( 也称分量视频接口)。色差分量接口是模拟接口，支持传送480i/480p/576p/720p/1080i/1080p等格式的视频信。 VGA接口 VGA接口是一种D型接口，属于模拟信号，上面共有15针孔，分成三排，每排五个。 其中，除了2根NC(NotConnect)信号、3根显示数据总线和5个GND信号，比较重要的是3根RGB彩色分量信号和2根扫描同步信号HSYNC和VSYNC针。VGA接口中彩色分量采用RS343电平标准。RS343电平标准的峰峰值电压为1V。VGA接口是显卡上应用最为广泛的接口类型，多数的显卡都带有此种接口。常见VGA接口设备有：电脑显卡，显示器，VGA矩阵，VGA分配器，VGA切换器,RGBHV矩阵。RGBHV矩阵切换器，VGA显示器、VGA采集卡等。 图示：同三维T705 VGA转色差分量转换器 性能与特点 1、 一路VGA输入、一路Audio输入。 2、 一路VGA输出、一路YpbPr输出、两路Audio输入。 3、 DC5V/1A外置电源。 4、 VGA输入分辨率支持：640x480@60/75Hz、800x600@60/75Hz、1024x768@60/75Hz、1280x800@60Hz、1280x1024@60Hz。 http://www.360tsw.com/zhuanhuanqi_t705.html 5、 YPbPr输出可设置为：480p、720p、1080i。 6、 转换器输出色差信号工作模式可调。 7、 功耗：3W。 功能与特点 1、将VGA信号通过转换芯片,无损转变为标准高清色差分量输出模式，并且能同时输出VGA信号 2、一路VGA输入,3.5mm接口的音频输入 3、一路YPbPr色差输出，3.5mm接口的音频输出 3.一键式切换,傻瓜式超作,方便快捷 同三维T705 VGA转色差转换器 产品资料 1、VGA转色差随插即用，无需安装任何软体，使用方便; 2、支援PC电脑，笔记本，摄像机等VGA信号设备的输出; 3、色差输出支援：480p、720p、1080i。 4、 VGA输入分辨率支持：640x480@60/75Hz、800x600@60/75Hz、1024x768@60/75Hz、1280x800@60Hz、1280x1024@60Hz等; 5、提供VGA同步输出，可直接连接PC VGA输出，并可通过按键自由切换; 6、支持亮度,色度,对比度调节功能,可简单方便自由切换解析度; 图示：YPbPr(色差)转HDMI转换器应用示例 此款产品视频效果佳，性能稳定，持续工作时间长，是视频工程中的最佳选择，同三维系列视频信号转换器都自主研发和生产，其都经过严格的把关长时间测试，保证用户在视频工程中的稳定运行，欢迎全国各地经销商和集成商前来咨询，垂询热线：010-51295660。 同三维系列视频转换器 VGA系列视频转换器：VGA转AV，VGA转S端子，VGA转BNC，VGA转S-VIDEO，VGA转hdmi HDMI系列视频转换器：HDMI转色差，HDMI转分量，HDMI转YPBPR，HDMI转VGA、HDMI转AV、HDMI转CVBS USB系列视频转换器：USB转VGA，USB转DVI, USB转HDMI,USB转BNC,USB转S端子,USB转S-VIDEO ALL TO HDM 视频转换器：SDI转HDMI、USB转HDMI、VGA转HDMI、AV转HDMI、CVBS转HDMI ALL TO VGA 视频转换器：USB转VGA、HDMI转VGA、色差分量YPBPR转VGA、AV转VGA、S端子转VGA、BNC转VGA 更多电脑转电视,PC转TV,模拟转数字,影像转换器请移步访问同三维视频转换器专题 随着现在数码设备的增多，视频应用范围的增大，视频接口也越来越多，以满足不同设备连接的需要。比如VGA接口、HDMI接口、DVI接口等是高清视频采集卡中的主流接口。在专业采集卡中还有一些AV接口、S端子接口、色差分量接口等。下面我们要为大家介绍的就是色差分量接口。图示：色差分量接口 如上图1所示，这是色差分量接口。在目前电视显示器中都带有这种接口。其传输以及工作原理是在S端子的基础上，将色度信号里的红色差(R)、蓝色差(B)分开来传输，通常采用YCbCr 和YPbPr两种标识，YCbCr表示隔行扫描色差输出，YPbPr 表示逐行扫描色差输出。这样传输就能依靠色差来提高输入的视频信号效果，而且透过色差端子，可以输入多种等级讯号，从最基本的480i到倍频扫描的480p，甚至720p、1080i等等，这样输入到电视或显示器中的视频质量具有高品质。色差分量接口是一种模拟接口，其不传输音频信号。图示：色差分量线 如上图2所示，这是色差分量线，总共有五根线，其中3跟线是信号线主要是传输亮度，另外两路是色差信号线。亮度以Y标注，以及从三原色信号中的两种：蓝色和红色，掉亮度信号后的色彩差异信号，分别标注为Pb和Pr，或者Cb和Cr，在三条线的接头处分别用绿、蓝、红色进行区别。色差线插入接口不能差错，不然视频无法显示，或者出现其他不正确的色彩出来。 色差分量是在S-Video接口基础上发展起来的，色差输出将S-Video传输的色度信号C分解为色差Cr和Cb，这样就避免了两路色差混合译码并再次分离的过程，也保持了色度信道的最大带宽，只需要经过反矩阵译码电路就可以还原为RGB三原色信号而成像，这就最大限度地缩短了视频源到显示器成像之间的视频信号信道，避免了因繁琐的传输过程所带来的影像失真，所以色差输出的接口方式是目前模拟的各种视频输出接口中最好的一种之一。
同三维工程级 T707 高清色差分量YPbPr转HDMI高清视频转换器，是一款可以将YPbPr(色差)信号，AUDIO (L/R)立体声信号通过数字化处理转换为高清HDMI音视频信号输出，采用同三维直通技术清晰生动的画面栩栩如生地展现在您的面前，可以将YPbPr信号提升为1080P的逐行信号，图像更为清晰稳定。可以使只有YPbPr输出的设备，例如普通摄像机、PS2、XBOX、机顶盒、 DVD、 播放机等, 连接至全高清(1080P)大屏幕电视机的HDMI通道， 可以让你很轻松地在全高清电视机上欣赏高清影片、玩游戏。

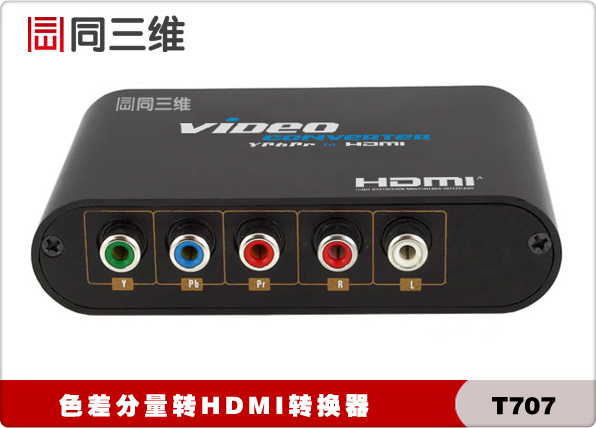

图示：同三维T707 色差转HDMI转换器
设计理念：
同三维T707 高清色差分量转HDMI转换器产品是采用最新数码技术开发的新一代产品，支持色差分量输入，左右声道音频输入，HDMI高清音视频信号输出。该产品采用3D补偿专利技术将清晰生动的画面栩栩如生地展现在您的面前。在观看转换视频清晰再现。有效消除快速运动画面的抖动和拖尾现象。同时，红、绿、蓝三原色的完美还原。
功能与特点：
1、将高清晰度色差分量信号通过模拟信号-数字信号的转换功能芯片，高清晰转变为标准高清HDMI输出模式
2、模拟stereo(R/L)信号无损转换为数字HDMI音频信号,
3、轻松地连接到HDMI高清接收设备
4、安装简单，操作简单
5、产品外观尺寸:10.8*7.4*2.7 cm
接口功能：
1、输入接口：YPBPR，AUDIO-IN
2、输出接口：HDMI
图示：同三维T707 色差转HDMI转换盒
同三维T707 色差分量YPbPr转HDMI转换器 产品资料
1、YPbPr转HDMI转换器随插即用，无需安装任何软体，使用方便
2、支持PS2、XBOX、机顶盒、 DVD、 播放机
3、色差输入支持：576i、576@50、480@60、480@59、720@50、720@59、720@60 1080i@24、1080i@25、1080i@29、1080i@30、1080P@59、1080P@60众多格式YPbPr信号输入 http://www.tsw365.com/ypbpr_zhuan_212.html
4、音频输入：支持1路立体声音输入
5、HDMI输出：采用同三维专利视频直通技术，直接把图像转换为高清HDMI输出。支持高达1080P分辨率将清晰生动的画面栩栩如生地展现在您的面前。内置音频转换功能，同步视频HDMI输出，视听精彩呈现
6、支持亮度,色度,对比度调节功能,可简单方便自由切换解析度;
7、可以将前端送来的高速模拟信号编码成高清晰的HDMI信号输出，最高支持1080P/1.3版，符合HDMI1.3标准，兼容HDCP协议
(注:同三维T707采用视频直通技术，部分PS2游戏输出480I，有部分电视机HDMI无法兼容此分辨率造成无法显示)。
图示：VGA转YPbPr(色差)转换器应用示例
同三维T707 色差转HDMI高清视频转换器，采用纯硬件处理，轻松将您的色差YPBP信号转换为HDMI。并且可以输出高达1080P高清视频信号。采用最新的的ADC数字处理芯片，为您带来超乎想象的稳定。可以24小时长时间不间断稳定工作。是视频工程中的最佳选择，同三维系列视频信号转换器都自主研发和生产，其都经过严格的把关长时间测试，保证用户在视频工程中的稳定运行，欢迎全国各地经销商和集成商前来咨询，垂询热线：010-51295660。
同三维系列视频转换器
VGA系列视频转换器：VGA转AV，VGA转S端子，VGA转BNC，VGA转S-VIDEO，VGA转hdmi
HDMI系列视频转换器：HDMI转色差，HDMI转分量，HDMI转YPBPR，HDMI转VGA、HDMI转AV、HDMI转CVBS
USB系列视频转换器：USB转VGA，USB转DVI, USB转HDMI,USB转BNC,USB转S端子,USB转S-VIDEO
ALL TO HDM 视频转换器：SDI转HDMI、USB转HDMI、VGA转HDMI、AV转HDMI、CVBS转HDMI
ALL TO VGA 视频转换器：USB转VGA、HDMI转VGA、色差分量YPBPR转VGA、AV转VGA、S端子转VGA、BNC转VGA
更多电脑转电视,PC转TV,模拟转数字,影像转换器请移步访问同三维视频转换器专题 随着现在数码设备的增多，视频应用范围的增大，视频接口也越来越多，以满足不同设备连接的需要。比如VGA接口、HDMI接口、DVI接口等是高清视频采集卡中的主流接口。在专业采集卡中还有一些AV接口、S端子接口、色差分量接口等。下面我们要为大家介绍的就是色差分量接口。
图示：色差分量接口
如上图1所示，这是色差分量接口。在目前电视显示器中都带有这种接口。其传输以及工作原理是在S端子的基础上，将色度信号里的红色差(R)、蓝色差(B)分开来传输，通常采用YCbCr 和YPbPr两种标识，YCbCr表示隔行扫描色差输出，YPbPr 表示逐行扫描色差输出。这样传输就能依靠色差来提高输入的视频信号效果，而且透过色差端子，可以输入多种等级讯号，从最基本的480i到倍频扫描的480p，甚至720p、1080i等等，这样输入到电视或显示器中的视频质量具有高品质。色差分量接口是一种模拟接口，其不传输音频信号。
图示：色差分量线
如上图2所示，这是色差分量线，总共有五根线，其中3跟线是信号线主要是传输亮度，另外两路是色差信号线。亮度以Y标注，以及从三原色信号中的两种：蓝色和红色，掉亮度信号后的色彩差异信号，分别标注为Pb和Pr，或者Cb和Cr，在三条线的接头处分别用绿、蓝、红色进行区别。色差线插入接口不能差错，不然视频无法显示，或者出现其他不正确的色彩出来。
色差分量是在S-Video接口基础上发展起来的，色差输出将S-Video传输的色度信号C分解为色差Cr和Cb，这样就避免了两路色差混合译码并再次分离的过程，也保持了色度信道的最大带宽，只需要经过反矩阵译码电路就可以还原为RGB三原色信号而成像，这就最大限度地缩短了视频源到显示器成像之间的视频信号信道，避免了因繁琐的传输过程所带来的影像失真，所以色差输出的接口方式是目前模拟的各种视频输出接口中最好的一种之一。
同三维 VGA信号延长器T801-300是VGA网线延长器高品质产品，超清晰VGA视频传输，产品延长后远端图像还原效果清晰自然，产品延长距离且图象效果无明显衰减，图象显示无延时，延长最远可达300米，可以广泛应用于计算机领域和监控、安保、多媒体教学系统等多种场合，增加防雷抗干扰设计、具有稳定性好、图像清晰等特点。通过CAT5双绞线可传送VGA视频信号达300米，成对的VGA信号延长器通常被用作为居家或商业用途，以快速、经济的双绞线取代昂贵又庞大的VGA信号线.使VGA信号监控器可由标准的双绞线延伸连结PC端。适用于教室影音分配、演讲厅、售票亭、屏幕信息广告牌、高架投影系统、PC系列系统、展览秀PC背板。 图示：同三维T801-300VGA延长器
产品特点：
可以把电脑主机的音频和视频(VGA)接口延长最远达300米
在电脑主机的近端，也提供了一个VGA视频接口供用户使用
使用单根网线(CAT5,CAT5E,CAT6)延长，成本低廉
支持VGA视频和音频延长，远端的音频和显示为实时控制，没有延时
与电脑主机的操作系统无关，无需驱动程序，使用安装简单方便
防雷抗干扰指标：可抵御空气放电15KV，接触放电8KV
图像质量好，产品抗干扰性能强，图象清晰度和亮度可调节
采用高等级芯片，性能稳定，适用温差范围大
产品性能:
功能
传输信号数
1路（VGA 1路）
信号输出数
1路（VGA 1路）
传输路离
300米
电源
电源适配器
9V 2A
传输分辩率
最高支持
1920X1440 60Hz
接口
VGA输入
黑色DB15母座
VGA输出
蓝色DB15母座
双绞线接口
RJ45
Sync Filter Level
H、R、G、B微调
DC接口
Φ2.1
LED灯
电源灯
绿色
防护
是否防雷
是
是否防静电
是
产品及包装属性
产品尺寸（长X宽X高）
110*71*25（mm）
材料
铝质
颜色
黑色
净重
发射加接收：145+141（克）
线缆要求:
线缆要求
双绞线
线缆等级
5类以上
线 规
24～16AWG（0.5～1.3MM） http://www.360tsw.com/vgaycq.html
线缆标称阻抗
100Ω
直流环阻
10Ω/100米＠AWG24
分布电容
＜62PF/米
工作温度
-25℃~+70℃
储存温度
-40℃~+150℃
相对湿度
0~95%（非冷凝）
应用图例：
图示：同三维VGA延长器应用
本产品由发送器和接收器组成，能通过单根网线把计算机主机显示视频(音频)接口延长最远达300米.
同三维VGA延长器有延长100米、200米、300米设备。有效的解决了各种数码视频展台、网络平板音视频广告工程、大屏幕幕墙视频显示、工业控制、医疗设备、安防监控、大型中央控制系统、多媒体教学等高清视频显示系统工程中对高质量视频信号长距离传输的需求而专业设计的集VGA信号编码、转换、分配、驱动、接收、解码及还原功能为一身的高品质信号传输。
同三维致力于解决传统铜线电缆DVI/HDMI连接线传输距离受限制的问题，先后推出了DVI信号延长器、HDMI信号延长器等高清音视频数字信号传输放大设备。在近距离的数字信号传输中使用的DVI/HDMI连接线中主要涉及到以前的数字音频输出两种旧途径，数字同轴电缆和SPDIF光纤传输。
HDMI视频线缆和音频线缆的结合有效降低了用户的购买成本，常见的HDMI连接线一般都是电缆连接而非光纤连接，利用75欧姆同轴电缆传输数字音频信号是一种非常成熟且高质量的方式。同三维T620E 高清两路DVI/VGA/HDMI音视频采集卡支持超长DVI/HDMI输入电缆，具有自适应均衡器，支持长达30米的HDMI输入电缆，另外，HDMI高清音视频信号传输还可以使用同三维的HDMI网线延长器，同三维T802-2单网线延长器，此款HDMI延长器用一个CAT 5e/6线延长高清电视显示器50米，且能达到1080P，它不仅打破了HDMI线材传输长度的限制，支持HDMI音视频信号传输的T803-15KM DVI/HDMI光纤传输器则在分辨率高达1920×1200@60Hz的情况下可以延伸传输距离到15千米。
HDMI 采用全数字信号传输，具有更大的带宽，可让其支持最新的无损失音频格式。HDMI在物理层它没有采用对同步时序要求严格的光纤连接，而是采用了成熟的电缆连接，HDMI理论上可以实现最高20米的无损耗数字音频信号传播，那些对距离有要求的用户也能较好接受。
作为高清音视频数字信号传输使用的网线延长器，使用的传输介质自然有所区别，我们今天广泛在局域网中使用的常见的网线主要有双绞线、同轴电缆、光缆三种。下面同三维就简单的介绍下这个三种常见的数字信号远距离传输DVI/HDMI网线延长器传输介质：
网线： Network Cable网络连接线 是从一个网络设备(例如计算机)连接到另外一个网络设备传递信息的介质，是网络的基本构件。在我们常用的局域网中，使用的网线也是具有多种类型。在通常情况下，一个典型的局域网一般是不会使用多种不同种类的网线来连接网络设备的。在大型网络或者广域网中为了把不同类型的网络连接在一起就会使用不同种类的网线。在众多种类的网线中，具体使用哪一种网线要根据网络的拓扑结构，网络结构标准和传输速度来进行选择。
了解网线的种类和特征，对于我们正确的设计和建设网络是很重要的，下面我们按类别来看看有些什么种类的网线以及它们的技术特征。
双绞线
双绞线(Twisted Pair)分为屏蔽(Shielded Twisted Pair，简称STP)和非屏蔽(Unshielded Twisted Pair，简称UTP)两种。
所谓的屏蔽就是指网线内部信号线的外面包裹着一层金属网，在屏蔽层外面才是绝缘外皮，屏蔽层可以有效地隔离外界电磁信号的干扰。
UTP是目前局域网中可以算使用频率最高的一种网线。这种网线在塑料绝缘外皮里面包裹着八根信号线，它们每两根为一对相互缠绕，形成总共四对，双绞线也因此得名。
双绞线这样互相缠绕的目的就是利用铜线中电流产生的电磁场互相作用抵消邻近线路的干扰并减少来自外界的干扰。每对线在每英寸长度上相互缠绕的次数决定了抗干扰的能力和通讯的质量，缠绕得越紧密其通讯质量越高，就可以支持更高的网络数据传送速率，当然它的成本也就越高。
同三维 VGA延长器T801-300是VGA音视频延长器高品质产品，由发送器和接收器组成，T801-300通过CAT5双绞线可传送VGA视频信号达300米，使用单根网线(CAT5,CAT5E,CAT6)延长，成本低廉。CAT-3和CAT-5是计算机网络中使用最多的类型，在不增加其他网络连接设备(如集线器)的情况下，单段CAT-3CAT-5的最大允许使用长度是100米，增强型100Base-TX网络也不超过220米。UTP网线使用RJ-45水晶头进行连接，RJ45接头是一种只能固定方向插入并自动防止脱落的塑料接头，根据网络速度和网络结构标准的不同，接触点与网线的接线方式也不同。UTP网线适用于10Base-T，100Base-T，100Base-TX标准的星型拓扑结构网络。
STP使用金属屏蔽层来降低外界的电磁干扰(EMI)，当屏蔽层被正确地接地后，可将接收到的电磁干扰信号变成的电流信号，与在双绞线形成的干扰信号电流反向。只要两个电流是对称的，它们就可抵消，而不给接收端带来噪声。可是，屏蔽层不连续或者屏蔽层电流不对称时，就会降低甚至完全失去屏蔽效果而导致噪声。STP线缆只有当完全的端对端链路均完全屏蔽及正确接地后，才能防止电磁辐射及干扰。要使噪声减小到最小，提高信噪比，这种抗干扰、防辐射的能力，就是所谓的电磁兼容性(EMC)。STP线缆的缺点是，在高频传输时衰减增大，如果没有良好的屏蔽效果，平衡性会降低，也会导致串扰噪声。而屏蔽的效果取决于屏蔽材料、屏蔽层密度以及电磁干扰信号类型、频率、噪声源至屏蔽层的距离、屏蔽的连续性和所采用的接地结构等。STP一般用在易于受电磁干扰和无线频率干扰的环境中。
同轴电缆
同轴电缆，Coaxial Cable 是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。它是计算机网络中使用广泛的另外一种线材。由于它在主线外包裹绝缘材料，在绝缘材料外面又有一层网状编织的屏蔽金属网线，所以能很好的阻隔外界的电磁干扰，提高通讯质量。
同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信，而其缺点也是显而易见的：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间;二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输;最后就是成本高，而所有这些缺点正是双绞线能克服的，因此在现在的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。由于粗缆的强度较强，最大传输距离也比细缆长，因此粗缆的主要用途是扮演网络主干的角色，用来连接数个由细缆所结成的网络。粗缆的阻抗是75Ω。同轴电缆有效传输距离细缆185米，粗缆500米。
光纤
光纤(Fiber Optic Cable)以光脉冲的形式来传输信号，因此材质也以玻璃或有机玻璃为主。
光纤的结构和同轴电缆很类似，也是中心为一根由玻璃或透明塑料制成的光导纤维，周围包裹着保护材料，根据需要还可以多根光纤并合在一根光缆里面。
光纤最大的特点就是传导的是光信号，因此不受外界电磁信号的干扰，信号的衰减速度很慢，所以信号的传输距离比以上传送电信号的各种网线要远得多，并且特别适用于电磁环境恶劣的地方。由于光纤的光学反射特性，一根光纤内部可以同时传送多路信号，所以光纤的传输速度可以非常的高，光纤由于其传输方式的巨大不同，具有自己的一套网络模型，那就是10BaseF，100BaseF，1000BaseF局域网标准，单段最大长度可达2000米。
根据光信号发生方式的不同，光纤可分为单模光纤和多模光纤。各类光纤有效传输距离:
1 传输速率1Gb/s，850nm(纤径)
普通50μm多模光纤传输距离550m，
普通62.5μm多模光纤传输距离275m，
新型50μm多模光纤传输距离1100m。
2 传输速率10Gb/s，850nm，
普通50μm多模光纤传输距离250m，
普通62.5μm多模光纤传输距离100m，
新型50μm多模光纤传输距离550m。
3.传输速率2.5Gb/s，1550nm，
g.652单模光纤传输距离100km，
g.655单模光纤传输距离390km
4 传输速率10Gb/s，1550nm，
g.652单模光纤传输距离60km，
g.655单模光纤传输距离240km
5 传输速率在40Gb/s，1550nm，
g.652单模光纤传输距离4km，
g.655单模光纤传输距离16km
光纤网络由于需要把光信号转变为计算机的电信号，因此在接头上更加复杂，除了具有连接光导纤维的多种类型接头如SMA、SC、ST、FC光纤接头 以外，还需要专用的光纤转发器等设备，负责把光信号转变为计算机电信号，并且把光信号继续向其他网络设备发送。
光纤是前景非常看好的网络传输介质。但由于目前价格昂贵，因此中小型的办公用局域网没有必要选它。目前光纤的主要应用是在大型的局域网中用作主干线路。但随着成本的降低，在不远的未来，光纤到楼、到户，甚至会延伸到桌面，给我们带来全新的高速体验。同三维高清DVI/HDMI信号传输光纤延长器有延长500米、10千米、15千米等设备。有效的解决了各种高清视频显示系统工程中对高质量视频信号长距离传输的需求，针对只具备HDMI显示系统，客户使用时只需要购买一条DVI转HDMI接口线(或转接头)即可连接显示系统与我司设备，同时VGA显示器也可以通过HDMI转VGA的转换器来转换。
同三维高清DVI/HDMI信号延长器是专业设计的集高清音视频信号编码、转换、分配、驱动、接收、解码及还原功能为一身的高品质信号传输设备。
产品介绍
DVI光纤延长器：(支持HDMI音视频信号传输)T803-15KM-T (TX) / T803-15KM-R (RX)，本产品致力于解决传统铜线电缆DVI连接线传输距离受限制的问题，采用2芯LC单模光纤传输R、G、B信号及数据时钟Clock信号，在分辨率高达1920×1200@60Hz的情况下,可以延伸传输距离到15千米。
本产品具有EDID读写功能，可以将显示器里的EDID存储内容读出并写到DVI发射模块T803-15KM-T(TX)中，使其能够适应不同分辨率的显示器系统，使用更加方便和可靠。
图示：T803-15KM DVI/HDMI光纤传输器
规格参数：
1. 符合DVI1.0标准，支持最高视频带宽：1.65Gbps
2. 支持分辨率：最高支持WUXGA(1920X1200@60Hz) http://www.360tsw.com/dviycq.html
3. 传输距离：15KM
4. 视频接口DVI-D 18+1针，光接口：2 X LC
5. 外接光纤类型：单模光纤
光传输波长：单模 1310nm /1550nm VCSEL
6. 工作温度：0℃～70℃
存储温度：-20℃～85℃
7. 外形尺寸：64mm x 42mm x16mm
8. 信号发送器发射功率： -5～0dBm
信号接收器接收灵敏度：优于-18dBm
图示：高清信号光纤传输器
实际应用：
计算机显示及高清监控系统
教育、银行证卷系统
数字平板显示屏、大屏幕显示系统
高清影像显示、高清视频会议、高清投影系统
高清医学影象显示及投影系统
远程教育投影系统
备注：针对只具备HDMI显示系统，客户使用时只需要购买一条DVI转HDMI接口线(或转接头)即可连接显示系统与我司设备，同时VGA显示器也可以通过HDMI转VGA的转换器来转换。
图示：DVI信号传输应用图
操作说明：
1. 开启显示器电源。
2. 把DVI光纤发射器 T803-15KM-T(TX)连接到显示器上。
3. 把外部+5V电源适配器的电源加到DVI光纤发射器T803-15KM-T(TX)上。
4. 用一个针状物插入EDID读写孔中，按一下按钮，等待2秒，可以看到蓝色LED灯亮5~8秒，说明EDID读写成功，否则，EDID读写失败。
5. 拔掉外部+5V电源适配器。
6. 把DVI光纤发射器T803-15KM-T(TX)拔下，连接到信号源，如PC机等。
7. 把DVI光纤接收器T803-15KM-T(RX)连接到显示器，并接上外部+5V电源适配器。
8. 按LC端口一对一地连接好光纤并重新启动系统，则可正常工作。
简易工程安装图：
一：拼接大屏幕系统
图示：高清光纤传输器在拼接大屏幕系统的应用
二：远距离DVI信号传输系统
图示：DVI光纤传输器在远距离传输中的应用
同三维高清DVI信号延长器有延长500米、10千米、15千米等设备。有效的解决了各种数码视频展台、网络平板音视频广告工程、大屏幕幕墙视频显示、工业控制、医疗设备、安防监控、大型中央控制系统、多媒体教学等高清视频显示系统工程中对高质量视频信号长距离传输的需求而专业设计的集高清音视频信号编码、转换、分配、驱动、接收、解码及还原功能为一身的高品质信号传输。咨询热线：010-51295660.
同三维视频推出的DVI采集卡、DVI延长器，致力于解决高清DVI信号采集、传统DVI连接线传输距离受限制的问题，在高清视频领域应用中，往往需要把DVI信号源输送远处进行处理。在DVI 1.0标准下,其最高的信号传输速率高达1.65Gbps。)光纤发送器和相应的光纤收发系列产品专为解决这类工程问题而设计的。
光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器或光纤转换器(Fiber Converter)。
光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。
光纤延长器 信号延长新突破
光纤光缆是新一代的传输介质，与铜质介质相比，光纤无论是在安全性、可靠性还是网络性能方面都有了很大的提高。光纤光缆具有抗电磁干扰性好、保密性强、速度快、传输容量大等优点，目前比较常见的有两种不同类型的光纤，分别是单模光纤和多模光纤(所谓“模”就是指以一定的角度进入光纤的一束光线)。多模光纤一般被用于同一办公楼或距离相对较近的区域内的网络连接。而单模光纤传递数据的质量更高，传输距离更长，通常被用来连接办公楼之间或地理分散更广的网络。目前同三维高清DVI信号延长器有延长100米、200米、300米、500米、10公里等设备，下面就简单介绍下DVI光纤延长器及其应用
DVI/HDMI光纤延长器(500米) T803-500m
同三维DVI光纤延长器(同时支持HDMI信号传输：T803-500m (TX)/ T803-500m (RX) ，此款产品致力于解决传统铜线电缆DVI连接线传输距离受限制的问题，采用4芯LC多模光纤传输R、G、B信号及数据时钟Clock信号，在分辨率高达1920×1200@60Hz的情况下，可以延伸传输距离到500米。
同三维DVI光纤延长器具有EDID读写功能，可以将显示器里的EDID存储内容读出并写到DVI发射模块T803-500m(TX)中，使其能够适应不同分辨率的显示器系统，使用更加方便和可靠。
DVI延长器主要功能是长距离传输高清视频信号，随着用户对高清音视频信息的要求越来越高，为满足用户对高品质的音视频追求各个信号源、显示终端以及中间处理设备的厂商攻克一个个难题，推出一系列高端产品。在高清音视频信号的主体结构已经完善的情况下，如何让信号更加稳定的传输，业内许多厂商也花样百出。
通常在工程安装中视频源、信号处理设备与显示终端之间的距离均无法直接用DVI/HDMI连接线进行连接，甚至许多设备厂商在安装工程时为追求更稳定的性能，降低后续维护成本，只要信号处理设备与显示终端超过10米的距离，他们都不再直接使用DVI/HDMI连接线直接进行连接。由此业内许多厂商推出一系列用于延长信号传输的产品。
针对目前市场需求同三维推出了多种规格DVI光纤延长器，可传输500米、10千米、15千米，目前业内主要有使用双绞线进行传输的DVI/HDMI长线传输器(放大器)，DVI/HDMI光端机以及类似我司推出的DVI光纤延长模块(DVI信号光纤传输器)。
DVI光纤延长模块包含DVI光纤接收器和发送器两部分，其优劣势如下：
1：与传统使用双绞线进行传输的DVI/HDMI长线传输器(放大器)相比
(1) 衰减小、抗干扰性强、稳定性高、尤其不受外界环境的变化而损伤信号：
我们经常在地铁站、路边广告屏、公交车上可看到花屏、断屏、闪屏等现象均为信号传输不稳定、损伤造成。
(2) 价格相当、安装同样简便、售后维护费用更低：
DVI光纤延长模块与DVI/HDMI长线传输器(放大器)本身价格相当，光纤的价格与双绞线的价格也相当，在成本相当的情况下，可以极大程度的提升传输性能，同时因为稳定性高可降低售后维护及维修费用。
(3) 光纤传输是发展趋势，提升显示系统安装工程的标准，增加工程竞标胜率。
2：与DVI/HDMI光端机相比
(1) 传输性能一致，但缺乏RS232控制设计：
两者设计原理及传输性能均一致，光端机是光接口模块部分独立插拔或者焊接在电路上，而DVI光纤延长模块是把光接口模块这部分直接集成在电路上，所以更加小巧便捷。若显示系统的传输链路仅仅要求信号延长、提高稳定性，DVI光纤延长模块将更加适合使用。
(2) 价格占有绝对优势。
3：本身具备DVI-D接口与LC光接口，不具备HDMI接口的设计是因为在实际使用中无论是显示终端还是中间处理设备或者是视频源，为了后期维护方便，都使用DVI转HDMI的转接头来连接该模块，这样可降低各设备接口的插拔损伤。
常规对接设备：
显示屏，电脑主机，视频矩阵，视频拼接处理器，视频处理器，视频分配器，DVI视频采集卡，投影仪，大屏幕拼接墙幕等。

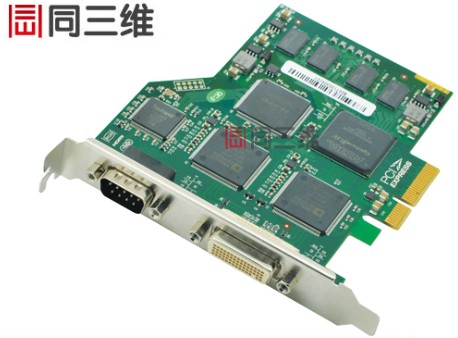

同三维T200E高清VGA采集卡是一款PCI-E插槽接口的高清视频采集卡，其单卡便集成了一路VGA信号输入，两路D1视频输入，可通过声卡采集音频信号，自带软件可以实现6路信号采集压缩，并且画质高、成本低、功耗低。它增加了抵抗7000V的防雷静电技术，使此款高清采集卡更加稳定可靠。并配有专业的视频录播软件，功能强大简单易用。2012年同三维针对此款VGA采集卡进行升级，使其板卡尺寸仅为120mm x 62mm，可用于2U小机箱中使用。
图示：T200E高清VGA采集卡升级版
同三维T200E高清VGA采集卡升级版产品特性
· 可同时采集一路高清VGA视频信号，两路标清视频信号.
· VGA输入视频信号可达1920X1440/60 Hz。
· 信号可采集VGA(RGB-HV)、复合视频(CVBS)信号源。
· 可配合声卡采集音频信号。
· 微软AVStream标准驱动，可支持大部分Windows上的多媒体视频软件或流媒体软件。
· 超小尺寸：120mm x 62mm，符合Low-Profile 规格。
高级特性
· 高性能DMA传输功能。
· VGA输入信号源类型：VGA(RGB-HV)。
· 同时支持两路标清复合视频(CVBS)输入信号。
· VGA输入支持自动输入视频格式侦测，自动视频有效区域侦测，自动VGA采集相位调节。
· VGA输入支持手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。
· VGA输入支持多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。
· 标清支持垂直滤波和运动自适应去隔行功能。
· 硬件色彩转换，可输出RGB24，RGB32，YUY2，UYVY，I420色彩格式。
· VGA输入支持画面缩放和切黑边等功能。
· 固件可升级。
【产品规格】
几何尺寸
120mm x 62mm
主机接口
主机接口PCI-Express x1, Low Profile, 200MB/s 传输带宽
输入接口
1个VGA 接口
2个标清CVBS接口
最大采样率
CVBS：54MHz (4x Oversampling)
RGB/VGA：170MHz
HDMI/DVI：225MHz
板载内存
128MB DDR2，工作频率为 160 Mhz，位宽 32bit
VGA输入格式
640x400-1920x1440，像素率低于170MHz即可
CVBS输入格式
标准PAL/NTSC
高清输出图像格式
大小：40x30-1920x1440，帧率： 1-100 fps，色彩：YUY2, UYVY, RGB24, RGB32, I420
标清输出图像格式
大小：176x144-768x576，帧率： 1-30 fps，色彩：YUY2, UYVY, RGB24, RGB32, I420
操作系统支持
Windows® XP Professional, Windows® Server 2003, Windows Vista®, Windows® Server 2008 and Windows® 7 (x86) http://www.xiangb.com/vgacjk.htm
功耗
同三维T230E采集卡具有体积小巧，性能优越，应用灵活的特点，可采集1路高清或标清视频信号，1路立体声模拟音频信号。视频输入可连接HDMI、分量(YPbPr)、复合视频(CVBS)、S端子信号源。
同三维T230E高清音视频采集卡支持1080P：一路高清(DVI//HDMI/) 或者一路视频(分量/CVBS/S端子) + 一路音频
赠送一款同三维网络视频直播软件，协助用户轻松搭建功能强大、永久免费、基于Flash技术的网络直播平台。
赠送一款同三维多路视频录播软件，最多可以同时录制多达6路视频画面，录制格式包括rms、HTML课件。可以应用于教师评课、课件制作、网络流媒体直播、视频会议等有多场景同时录制要求的场合。
图示：T230E 高清音视频采集卡
产品特性
· 可同时采集一路高清或标清视频信号，1路模拟音频信号。
· 高清输入视频信号可达1080p/60 Hz。
· 高清信号可采集HDMI、DVI、分量信号。
· 可采集HDMI中的LPCM音频信号。
· 微软AVStream标准驱动，可支持大部分Windows上的多媒体视频软件或流媒体软件。
· 超小尺寸：99.77mm x 68.88mm，符合Low-Profile 规格。
【提供二次开发包SDK】
HDMI采集卡免费提供SDK开发包，方便用户较快地集成到现有的系统中。可广泛应用于网络视频直播、视频会议、录播产品、医疗图像处理、雷达信号数据采集、多屏显示等各个领域。
规格参数
几何尺寸
99.77mm x 68.88mm
主机接口
PCI-Express x1, Low Profile, 200MB/s 传输带宽
输入接口
1个HDMI 接口 (可转接DVI)
1个DB9接口 (通过转接线缆可接YPbPr ，S端子，CVBS，1路不平衡立体声音频线路输入)
最大采样率
CVBS：54MHz (4x Oversampling)
HDMI/DVI：225MHz
板载内存
128MB DDR2，工作频率为 160 Mhz，位宽 32bit
分量输入格式
480i、576i、480p，576p，720p，1080i，1080p
DVI输入格式
480i、576i、480p，576p，720p，1080i，1080p http://www.360tsw.com/hdmi.html
HDMI输入格式
符合HDMI 1.3 标准，支持36bit DeepColor
CVBS输入格式
标准PAL/NTSC
高清输出图像格式
40x30-2048x1536，帧率：1-100 fps，色彩：YUY2, UYVY, RGB24, RGB32, I420
标清输出图像格式
大小：176x144-768x576，帧率： 1-30 fps，色彩：YUY2, UYVY, RGB24, RGB32, I420
操作系统支持
Windows® XP Professional, Windows® Server 2003, Windows Vista®, Windows® Server 2008 and Windows® 7 (x86)
功耗
<= 8W
工作温度范围
0-50 摄氏度
保存温度范围
-20-70 摄氏度
相对湿度范围
5%-90%
请注意：
1. PCI-Express 实际传输带宽与主机芯片组和计算机主板相关，可能低于此处所写数值。
2. 实际输出帧率受PCI-Express 接口传输带宽限制，可能低于设定值。
3. 因版权保护原因，用户不得将本产品用于蓝光播放机输出高清信号的采集。
高级特性
· 高性能DMA传输功能。
· 高清输入可动态切换信号源类型：DVI/HDM，分量。
· 通过转接线缆可兼容复合视频(CVBS)、S端子输入信号。
· 高清输入支持自动输入视频格式侦测，自动视频有效区域侦测。
· 支持手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。
· 高清输入支持多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。
· 支持垂直滤波和运动自适应去隔行功能。
· 硬件色彩转换，可输出RGB24，RGB32，YUY2，UYVY，I420色彩格式。
· 高清输入支持支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节R，G，B三色的亮度、对比度。
· 高清输入支持画面水平、垂直反转功能。
· 固件可升级。
【兼容软件优势】
→采用标准的WDM驱动，支持标准的Directshow进行开发，提供完整的二次开发包SDK。
→可以在微软Amcap、Media Encoder，Real公司Real Producer等各种常用使用软件下使用。
→支持国内大多数大多数视频会议软件、视频监控软件、P2P采集端软件、直播软件，如：上海华平的AVCON视频会议系统、北京威速V2 Conference视频会议、网动、红杉树等等知名品牌的视频软件。
【应用领域】
1、教育课件录制、多媒体录播录像、会议录制、视频会议，远程教育培训;
2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控、游戏机等设备;
3、安检 X 光机、雷达图像信号、VDR纪录仪;
4、医疗 X 光机、CT机、胃肠机等;
2011年同三维是非常给力的，针对行业需求推出了单路T220E高清视频采集卡和T620E双路万能高清视频采集卡，对双路万能采集卡有需求的您可以多进行了解，同三维目前高清视频采集卡都提供测试，欢迎全国各地经销商和企业前来咨询：010-51295660.我们将竭诚为您服务。
现在提到HDMI，肯定不少人都听说过，知道是一种数字影音接口。现在很多电视都有这种高清数字接口。 随着电视数字化发展趋势，新一代的数字接口技术纷至沓来，如已经比较成熟的高清晰数字多媒体接口(HDMI)和我国拥有自主知识产权的数字高清互动接口(DiiVA)。
大家对HDMI接口的优点都非常了解，这里笔者也不准备再多介绍，HDMI是随着高清视频的普及而高速发展起来的一种新型接口标准，这种接口最大的优点就是可以同步支持影响与音频输出。
HDMI(High-Definition Multimedia Interface)又被称为高清晰度多媒体接口，是首个支持在单线缆上传输，不经过压缩的全数字高清晰度、多声道音频和智能格式与控制命令数据的数字接口。HDMI能高品质地传输未经压缩的高清视频和多声道音频数据，最高数据传输速度为5Gbps。
HDMI不仅可以满足目前最高画质1080P的分辨率，还能支持DVDAudio等先进的数字音频格式，支持八声道96kHz或立体声192kHz数码音频传送，而且只用一条HDMI线连接，免除数字音频接线。同时，HDMI标准所具备的额外空间可以应用在日后升级的音视频格式中。T650E高清HDMI采集卡，此款采集采用了PCI-E高速插槽，可以支持包括HDMI、色差、AV、S端子等输入，采集HDMI可以达到隔行扫描1920×1080的分辨率，实现完美视、音频同步采集，
对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频、视频采用同一条电缆，大大简化了家庭影院系统的安装。只要一条HDMI缆线，就可以取代最多13条模拟传输线，能有效解决家庭娱乐系统背后连线杂乱纠结的问题，比如同三维最近针对专业用户需求T620E 高清两路DVI/VGA/HDMI音视频采集卡，支持长达30米的HDMI输入电缆。完全满足了特定环境用户的需求。
一般情况下，HDMI连接由一对信号源和接受器组成，有时候一个系统中也可以包含多个HDMI输入或者输出设备。这个时候就需要用到HDMI视频信号切换器和HDMI视频信号分配器。同三维T6000-24 HDMI 2x4 高清切换器（二进四出）是一款可以将2个HDMI端口分配出4个HDMI端口的高清音视频切换分配器。它可以把二路HDMI信号中的任意一路信号同步分配到四个HDMI高清显示设备上。
视频和音频信号传输
HDMI输入的源编码格式包括视频像素数据、控制数据和数据包。其中数据包中包含有音频数据和辅助信息数据，同时HDMI为了获得声音数据和控制数据的高可靠性，数据包中还包括一个BCH错误纠正码。HDMI的数据信息的处理可以有多种不同的方式，但最终都是在每一个TMDS通道中包含2位的控制数据、8位的视频数据和4位的数据包。HDMI的数据传输过程可以分成三个部分：视频数据传输期、岛屿数据传输期和控制数据传输期。
视频数据传输期，HDMI数据线上传送视频像素信号，视频信号经过编码，生成3路(即3个TMDS数据信息通道，每路8位)共24位的视频数据流，输入到HDMI发射器中。24位像素的视频信号通过TMDS通道传输，将每通道8位的信号编码转换为10位，在每个10位像素时钟周期传送一个最小化的信号序列，视频信号被调制为TMDS数据信号传送出去，最后到接受器中接收。
HDMI的高音视频带宽
HDMI的数据信息的处理可以有多种不同的方式，也就是说HMDI支持多种方式的视频编码，通过对3个TMDS数据信息通道的合理分配，既可以传输RGB数字色度分量的4：4：4信号，也可以传输YCbCr数字色差分量的4：2：2信号，最高可满足24位视频信号的传输需要。
HDMI每个TMDS通道视频像素流的速率一般在25MHz～165MHz之间，HDMI1.3规范已经将这一上限提升到了225MHz，当视频格式的速率低于25MHz时，将使用像素重复法来传输，即视频流中的像素被重复使用。
HDMI的音频信号不占用额外的通道，即使在传输1080p(60Hz)的视频信号的时候，还可以提供最高8路，每路采样频率192kHz的高质量音频信号，以每个TMDS通道最高165MHz的频率计算，3个TMDS通道传输R/G/B或者Y/Cb/Cr格式编码的24位像素视频数据，最高带宽可以达到4.95Gbps，实际视频信号传输带宽接近4Gbps，而现在最高规格的高清视频格式1080p所需的带宽仅仅为2.2Gbps，因此HDMI拥有的充足带宽不仅可以满足现在高清视频的需要，在今后相当长一段时间内都可以提供对更高清晰度视频格式的支持。
同三维T306E 六路音视频采集卡是针对行业用户推出的一款高品质高性能的多路流媒体视音频采集卡，具有画质好、音频质量高、性能稳定、多功能、板卡体积小等特点。针对系统集成商和行业用户，还支持标准的DirectShow进行开发，兼容基于DirectShow开发的软件，可以在微软Amcap、Media Encoder，Real公司Real Producer等各种常用使用软件下使用。完全满足了各种行业用户对音视频的采集和压缩处理。
并且支持Linux系统，Linux平台下采集卡驱动支持的核心是：2.6.31XX----2.6.32.XX，比较稳定的板本：Ubuntu 9.10--10.04，采集视频的工具是: mplayer , VLC。
windows系统为以下系统之一即可(x86 版或x64版)：
Microsoft Windows XP
Microsoft Windows Server 2003
Microsoft Windows Vista
Microsoft Windows Server 2008 http://www.tswvideo.com/liumeiti.htm
Microsoft Windows 7
Microsoft Windows Server 2008 R2
同三维T306E六路音视频采集卡功能特性：
· 画质好：采用10bit采样精度 的4倍过采样AD转化器，5线自适应梳状滤波器等技术，保障了画面细节丰富，信噪比高，并最大程度的减少了色边的出现。
· 音质好：采用96KHz采样率，24bit采样精度AD转换器，实测信噪比在90db以上。
· 高性能：采用高速PCI-Express 接口，高速大容量图像缓存技术，有效避免了画面拉丝现象的产生。
· 体积小：符合Low-Profile接口卡标准，大小仅为123mmx69mm，可方便的插入2U机箱内。
图示：T306E流媒体采集卡+引出线+小挡板
T306E 六路音视频采集卡线缆连接说明
1、采集卡档板上有1、2、3字样，1为视频接口(紫色)，2、3为音频接口(绿色)。
2、所附线缆有3根，黄色BNC接头的为视频线缆，红白莲花头(RCA)的为音频线缆。
3、线缆上会有1、2、3、4、5、6标记套管，代表音视频设备的顺序，标有1、2、3的音频线缆请插到采集卡的2号接口上(中间的接口)，标有4、5、6的音频线缆请插到采集卡的3号接口上。
同三维T306E六路音视频流媒体采集卡规格参数：
输入通道：6路 CVBS 标清、2个6路立体声线路音频
CVBS 输入标准：PAL/NTSC
CVBS 采集输出格式：
画面大小：176 x 144 至 720 x 576 像素
每秒帧数： 1—30帧/秒
色彩格式： UYVY，YUY2，I420，RGB24，RGB32
音频参数：
声道数：12声道
采用频率： 8/16/22.05/32/44.1/48/96 Khz
采用精度：24 bit
音噪比： >=90 db
视频处理功能：RGB / YUV转换，5—Tap 画面缩放，运动自适应去隔行
板载内存：128MB; DDR2 / 32bit / 166MHz
插槽接口： low-Profile PCI-Express x 1
主体外观尺寸： 123mm x 69mm
标配附件：1跟6路视频引出线，2跟3路立体声音频引出线，1个半高PCI挡板
这是一款高性能的流媒体开发卡，不论是从功能上还是支持上都是非常优秀的，并且已经广泛应用于流媒体各领域中，咨询热线：010-51295660。
内置音视频流媒体采集卡中主要采用的接口是PCI和PCI-E接口，虽然传统的基于ISA，PCI等总线的视频图像采集卡已经应用非常广泛，但处理功能简单、速度慢，因为PCI并行总线接口，其传输带宽能达到带宽为127.2 MB/s。在面对多路信号或高清视频信号时，总线带宽只有133M的标准PCI通道，就显得十分无力了。PCI-E采集卡实现了高速的图像采集，避免了标准PCI、USB带宽有限的问题。在高清高速视频采集设备方面，PCI-E视频采集卡，有望成为新型视频采集卡中的主力军。
高速PCI-E音视频流媒体采集卡，采用的PCI-E串行总线接口，传输速率476.84 MB/s，能够提供2.5Gbit/s的单向单线连接传输速率。相对于传统PCI总线在单一时间周期内只能实现单向传输，PCI Express的双单工连接能提供更高的传输速率和质量，这对比大多数并行总线要额外传输保持同步的时钟信号来说更能节省传输的通道和提高传输效率。同三维针对多路高清信号视频图像采集需求，推出了多种PCI-E高清音视频流媒体采集卡。
PCI Express采用串行方式传输Data。它和原有的ISA、PCI和AGP总线不同。这种传输方式，不必因为某个硬件的频率而影响到整个系统性能的发挥。现在PCI E在软件以及硬件兼容性上也达到了PCI的标准，PCI Express在软件层面上兼容目前的PCI技术和设备，支持PCI设备和内存模组的初始化，也就是说目前的驱动程序、操作系统无需推倒重来，就可以支持PCI Express设备。作者:同三维视频网 来源：www.xiangb.com
高清流媒体采集卡主机接口PCI-E接口的主要特点：
串行的传输方式，PCI Express的数据传输为串行方式，使用"电压差动式信号传输"，PCI-E接口每个针脚可以获得比传统I/O标准更多的带宽，实际中可以有两个传送通路，分为上行和下行，这样PCI Express就可以工作在双工状态下，能提供更高的传输速率和质量。
点对点连接方式，PCI Express总线采用了点对点的连接方式，每个设备在要求传输 数据的时候各自建立自己的传输通道，对于其他设备这个通道是封闭的，各个通道互不干扰，数据传输的效率因此大为提高
高速率传输，替代现行PCI插槽的"PCI Express x1"单通道应该具有250MB/s的带宽，而传统PCI总线的带宽为133MB/s。PCI-Express的高带宽，能实现更高的数据吞吐能力。目前大部门PC的PCI总线数据传输速率为每秒133Mb，而PCI Express则能提供每秒500Mb至16Gb的带宽，且不会影响PCI的软件兼容性。PCI Express已广泛应用于PC、服务器以及存储系统，非编和采集卡更是PCI-E板卡不可缺少。同三维高清视频采集卡中采用PCI-E 1x插槽，传输带宽是PCI总线插槽的2倍，对于高清行业高质量实时采集是非常有必要的，克服了老一代视频采集卡多通道共享小带宽、视频数据无法顺畅通过的PCI传输弊端。
良好兼容性，兼容PCI规范，不需要更新操作系统和BIOS，即可使用。较短的PCI-E卡可以插入较长的PCI-E插槽中使用，PCI-E接口还能够支持热拔插，这也是个不小的飞跃。采用PCI Express总 线的主板仍可支持PCI插槽,各种PCI接口的扩展卡可以低带宽模式正常运行，同时与PCI采集卡相比，采用PCI Express总线的主板仍可支持PCI插槽，各种PCI接口的扩展卡可以低带宽模式正常运行。
PCI-E高清音视频流媒体采集卡可将模拟视频信号，转换为数字信号，将多路视频打包，经PCI Express总线传输到计算机，PCI Express总线通过更简单的升级就能实现带宽增强——1、2、4、8、16和32条通道。PCI Express的先进功能，比如可靠性、电源管理和热插拔，借助虚拟通道、业务等级和服务质量(QoS)等特性支持下一代三维/多媒体业务。
基于PCI-Express接口的同三维PCI-E高清音视频流媒体采集卡，出色的数据吞吐能力，为视频采集卡大路数、高清画质、全实时音视频的稳定录像系统，打破了传统PCI接口数据传输速度不足的瓶颈。同三维PCI-E高清音视频流媒体采集卡采用的PCI Express的总线结构，无论是在数据吞吐速度还是高级特性方面，这种全新高速互连技术都较PCI技术有了显著的提升。
同三维PCI-E高清音视频流媒体采集卡
T680E 高清多路音视频采集卡支持1080P：两路高清(DVI/VGA/HDMI/分量/复合) + 4路标清+2路音频
T620E高清万能视频采集卡支持1080P：两路高清(DVI/VGA/HDMI/分量/复合) + 音频
T220E高清万能采集卡支持1080P：一路高清(DVI/VGA/HDMI/分量/复合) + 两路视频 + 一路音频
T200AE 多路高清VGA采集卡：一路高清VGA输入 +2 路CVBS Video信号输入 +二路音频信号输入
T200E 高清VGA视频采集卡：一路高清逐行VGA信号 +二路D1视频信号
