DVI光纤延长器：(支持HDMI音视频信号传输)T803-15KM-T (TX) / T803-15KM-R (RX)，本产品致力于解决传统铜线电缆DVI连接线传输距离受限制的问题，采用2芯LC单模光纤传输R、G、B信号及数据时钟Clock信号，在分辨率高达1920×1200@60Hz的情况下,可以延伸传输距离到15千米。

　　本产品具有EDID读写功能，可以将显示器里的EDID存储内容读出并写到DVI发射模块T803-15KM-T(TX)中，使其能够适应不同分辨率的显示器系统，使用更加方便和可靠。

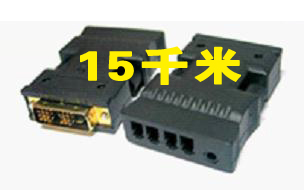

　　图示：T803-15KM DVI/HDMI光纤传输器

　　规格参数：

　　1. 符合DVI1.0标准，支持最高视频带宽：1.65Gbps

　　2. 支持分辨率：最高支持WUXGA(1920X1200@60Hz) http://www.360tsw.com/dviycq.html

　　3. 传输距离：15KM

　　4. 视频接口DVI-D 18+1针，光接口：2 X LC

　　5. 外接光纤类型：单模光纤

　　光传输波长：单模 1310nm /1550nm VCSEL

　　6. 工作温度：0℃～70℃

　　存储温度：-20℃～85℃

　　7. 外形尺寸：64mm x 42mm x16mm

　　8. 信号发送器发射功率： -5～0dBm

　　信号接收器接收灵敏度：优于-18dBm　　

　　图示：高清信号光纤传输器

　　实际应用：

　　计算机显示及高清监控系统

　　教育、银行证卷系统

　　数字平板显示屏、大屏幕显示系统

　　高清影像显示、高清视频会议、高清投影系统

　　高清医学影象显示及投影系统

　　远程教育投影系统

　　备注：针对只具备HDMI显示系统，客户使用时只需要购买一条DVI转HDMI接口线(或转接头)即可连接显示系统与我司设备，同时VGA显示器也可以通过HDMI转VGA的转换器来转换。　　

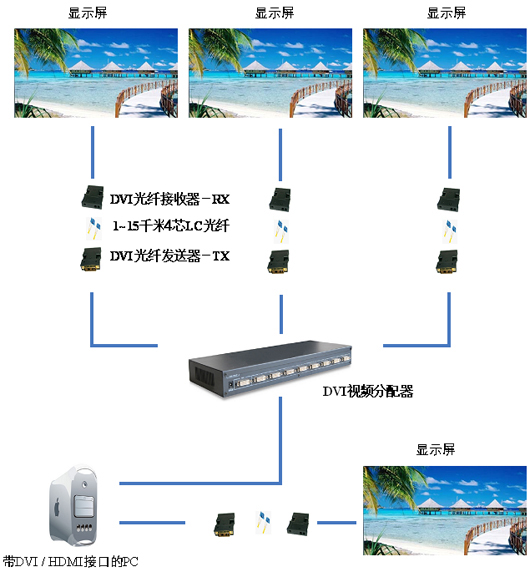

　　图示：DVI信号传输应用图

　　操作说明：

　　1. 开启显示器电源。

　　2. 把DVI光纤发射器 T803-15KM-T(TX)连接到显示器上。

　　3. 把外部+5V电源适配器的电源加到DVI光纤发射器T803-15KM-T(TX)上。

　　4. 用一个针状物插入EDID读写孔中，按一下按钮，等待2秒，可以看到蓝色LED灯亮5~8秒，说明EDID读写成功，否则，EDID读写失败。

　　5. 拔掉外部+5V电源适配器。

　　6. 把DVI光纤发射器T803-15KM-T(TX)拔下，连接到信号源，如PC机等。

　　7. 把DVI光纤接收器T803-15KM-T(RX)连接到显示器，并接上外部+5V电源适配器。

　　8. 按LC端口一对一地连接好光纤并重新启动系统，则可正常工作。

　　简易工程安装图：

　　一：拼接大屏幕系统

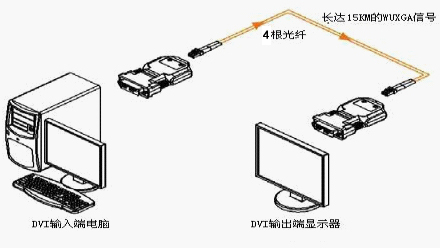

　　二：远距离DVI信号传输系统

　　同三维高清DVI信号延长器有延长500米、10千米、15千米等设备。有效的解决了各种数码视频展台、网络平板音视频广告工程、大屏幕幕墙视频显示、工业控制、医疗设备、安防监控、大型中央控制系统、多媒体教学等高清视频显示系统工程中对高质量视频信号长距离传输的需求而专业设计的集高清音视频信号编码、转换、分配、驱动、接收、解码及还原功能为一身的高品质信号传输。咨询热线：010-51295660.

　　同三维视频推出的DVI采集卡、DVI延长器，致力于解决高清DVI信号采集、传统DVI连接线传输距离受限制的问题，在高清视频领域应用中，往往需要把DVI信号源输送远处进行处理。在DVI 1.0标准下,其最高的信号传输速率高达1.65Gbps。)光纤发送器和相应的光纤收发系列产品专为解决这类工程问题而设计的。

　　光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器或光纤转换器(Fiber Converter)。

　　光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。

　　光纤延长器　信号延长新突破

　　光纤光缆是新一代的传输介质，与铜质介质相比，光纤无论是在安全性、可靠性还是网络性能方面都有了很大的提高。光纤光缆具有抗电磁干扰性好、保密性强、速度快、传输容量大等优点，目前比较常见的有两种不同类型的光纤，分别是单模光纤和多模光纤(所谓“模”就是指以一定的角度进入光纤的一束光线)。多模光纤一般被用于同一办公楼或距离相对较近的区域内的网络连接。而单模光纤传递数据的质量更高，传输距离更长，通常被用来连接办公楼之间或地理分散更广的网络。目前同三维高清DVI信号延长器有延长100米、200米、300米、500米、10公里等设备，下面就简单介绍下DVI光纤延长器及其应用

　　DVI/HDMI光纤延长器(500米) T803-500m

　　同三维DVI光纤延长器(同时支持HDMI信号传输：T803-500m (TX)/ T803-500m (RX) ，此款产品致力于解决传统铜线电缆DVI连接线传输距离受限制的问题，采用4芯LC多模光纤传输R、G、B信号及数据时钟Clock信号，在分辨率高达1920×1200@60Hz的情况下，可以延伸传输距离到500米。

　　同三维DVI光纤延长器具有EDID读写功能，可以将显示器里的EDID存储内容读出并写到DVI发射模块T803-500m(TX)中，使其能够适应不同分辨率的显示器系统，使用更加方便和可靠。

　　DVI延长器主要功能是长距离传输高清视频信号，随着用户对高清音视频信息的要求越来越高，为满足用户对高品质的音视频追求各个信号源、显示终端以及中间处理设备的厂商攻克一个个难题，推出一系列高端产品。在高清音视频信号的主体结构已经完善的情况下，如何让信号更加稳定的传输，业内许多厂商也花样百出。

通常在工程安装中视频源、信号处理设备与显示终端之间的距离均无法直接用DVI/HDMI连接线进行连接，甚至许多设备厂商在安装工程时为追求更稳定的性能，降低后续维护成本，只要信号处理设备与显示终端超过10米的距离，他们都不再直接使用DVI/HDMI连接线直接进行连接。由此业内许多厂商推出一系列用于延长信号传输的产品。

针对目前市场需求同三维推出了多种规格DVI光纤延长器，可传输500米、10千米、15千米，目前业内主要有使用双绞线进行传输的DVI/HDMI长线传输器(放大器)，DVI/HDMI光端机以及类似我司推出的DVI光纤延长模块(DVI信号光纤传输器)。

DVI光纤延长模块包含DVI光纤接收器和发送器两部分，其优劣势如下：

1：与传统使用双绞线进行传输的DVI/HDMI长线传输器(放大器)相比

(1) 衰减小、抗干扰性强、稳定性高、尤其不受外界环境的变化而损伤信号：

我们经常在地铁站、路边广告屏、公交车上可看到花屏、断屏、闪屏等现象均为信号传输不稳定、损伤造成。

(2) 价格相当、安装同样简便、售后维护费用更低：

DVI光纤延长模块与DVI/HDMI长线传输器(放大器)本身价格相当，光纤的价格与双绞线的价格也相当，在成本相当的情况下，可以极大程度的提升传输性能，同时因为稳定性高可降低售后维护及维修费用。

(3) 光纤传输是发展趋势，提升显示系统安装工程的标准，增加工程竞标胜率。

2：与DVI/HDMI光端机相比

(1) 传输性能一致，但缺乏RS232控制设计：

两者设计原理及传输性能均一致，光端机是光接口模块部分独立插拔或者焊接在电路上，而DVI光纤延长模块是把光接口模块这部分直接集成在电路上，所以更加小巧便捷。若显示系统的传输链路仅仅要求信号延长、提高稳定性，DVI光纤延长模块将更加适合使用。

(2) 价格占有绝对优势。

3：本身具备DVI-D接口与LC光接口，不具备HDMI接口的设计是因为在实际使用中无论是显示终端还是中间处理设备或者是视频源，为了后期维护方便，都使用DVI转HDMI的转接头来连接该模块，这样可降低各设备接口的插拔损伤。

常规对接设备：

显示屏，电脑主机，视频矩阵，视频拼接处理器，视频处理器，视频分配器，DVI视频采集卡，投影仪，大屏幕拼接墙幕等。
