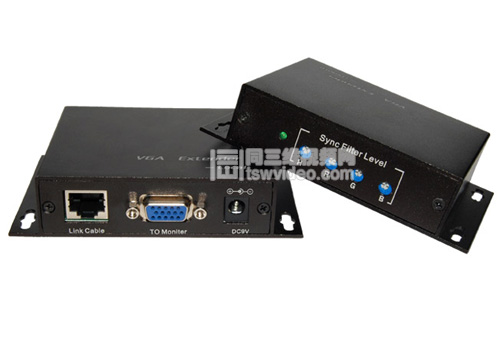

同三维 VGA信号延长器T801-300是VGA网线延长器高品质产品，超清晰VGA视频传输，产品延长后远端图像还原效果清晰自然，产品延长距离且图象效果无明显衰减，图象显示无延时，延长最远可达300米，可以广泛应用于计算机领域和监控、安保、多媒体教学系统等多种场合，增加防雷抗干扰设计、具有稳定性好、图像清晰等特点。通过CAT5双绞线可传送VGA视频信号达300米，成对的VGA信号延长器通常被用作为居家或商业用途，以快速、经济的双绞线取代昂贵又庞大的VGA信号线.使VGA信号监控器可由标准的双绞线延伸连结PC端。适用于教室影音分配、演讲厅、售票亭、屏幕信息广告牌、高架投影系统、PC系列系统、展览秀PC背板。　　 　　图示：同三维T801-300VGA延长器

　　产品特点：

　　可以把电脑主机的音频和视频(VGA)接口延长最远达300米

　　在电脑主机的近端，也提供了一个VGA视频接口供用户使用

　　使用单根网线(CAT5,CAT5E,CAT6)延长，成本低廉

　　支持VGA视频和音频延长，远端的音频和显示为实时控制，没有延时

　　与电脑主机的操作系统无关，无需驱动程序，使用安装简单方便

　　防雷抗干扰指标：可抵御空气放电15KV，接触放电8KV

　　图像质量好，产品抗干扰性能强，图象清晰度和亮度可调节

　　采用高等级芯片，性能稳定，适用温差范围大

　　产品性能:





功能	传输信号数	1路（VGA 1路）
	信号输出数	1路（VGA 1路）
	传输路离	300米
电源	电源适配器	9V 2A
传输分辩率	最高支持	1920X1440 60Hz
接口	VGA输入	黑色DB15母座
	VGA输出	蓝色DB15母座
	双绞线接口	RJ45
	Sync Filter Level	H、R、G、B微调
	DC接口	Φ2.1
LED灯	电源灯	绿色
防护	是否防雷	是
	是否防静电	是
产品及包装属性	产品尺寸（长X宽X高）	110*71*25（mm）
	材料	铝质
	颜色	黑色
	净重	发射加接收：145+141（克）



　　线缆要求:





线缆要求	双绞线
线缆等级	5类以上
线 规	24～16AWG（0.5～1.3MM） http://www.360tsw.com/vgaycq.html
线缆标称阻抗	100Ω
直流环阻	10Ω/100米＠AWG24
分布电容	＜62PF/米
工作温度	-25℃~+70℃
储存温度	-40℃~+150℃
相对湿度	0~95%（非冷凝）



　　应用图例：



　　

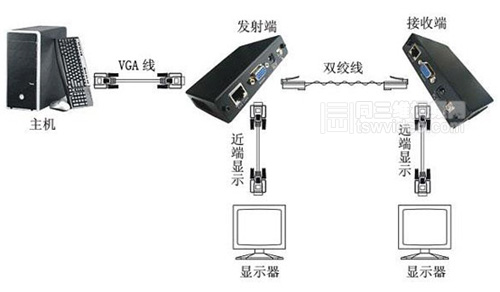

图示：同三维VGA延长器应用



　　本产品由发送器和接收器组成，能通过单根网线把计算机主机显示视频(音频)接口延长最远达300米.

　　同三维VGA延长器有延长100米、200米、300米设备。有效的解决了各种数码视频展台、网络平板音视频广告工程、大屏幕幕墙视频显示、工业控制、医疗设备、安防监控、大型中央控制系统、多媒体教学等高清视频显示系统工程中对高质量视频信号长距离传输的需求而专业设计的集VGA信号编码、转换、分配、驱动、接收、解码及还原功能为一身的高品质信号传输。

　　同三维致力于解决传统铜线电缆DVI/HDMI连接线传输距离受限制的问题，先后推出了DVI信号延长器、HDMI信号延长器等高清音视频数字信号传输放大设备。在近距离的数字信号传输中使用的DVI/HDMI连接线中主要涉及到以前的数字音频输出两种旧途径，数字同轴电缆和SPDIF光纤传输。

　　HDMI视频线缆和音频线缆的结合有效降低了用户的购买成本，常见的HDMI连接线一般都是电缆连接而非光纤连接，利用75欧姆同轴电缆传输数字音频信号是一种非常成熟且高质量的方式。同三维T620E 高清两路DVI/VGA/HDMI音视频采集卡支持超长DVI/HDMI输入电缆，具有自适应均衡器，支持长达30米的HDMI输入电缆，另外，HDMI高清音视频信号传输还可以使用同三维的HDMI网线延长器，同三维T802-2单网线延长器，此款HDMI延长器用一个CAT 5e/6线延长高清电视显示器50米，且能达到1080P，它不仅打破了HDMI线材传输长度的限制，支持HDMI音视频信号传输的T803-15KM DVI/HDMI光纤传输器则在分辨率高达1920×1200@60Hz的情况下可以延伸传输距离到15千米。

　　HDMI 采用全数字信号传输，具有更大的带宽，可让其支持最新的无损失音频格式。HDMI在物理层它没有采用对同步时序要求严格的光纤连接，而是采用了成熟的电缆连接，HDMI理论上可以实现最高20米的无损耗数字音频信号传播，那些对距离有要求的用户也能较好接受。

　　作为高清音视频数字信号传输使用的网线延长器，使用的传输介质自然有所区别，我们今天广泛在局域网中使用的常见的网线主要有双绞线、同轴电缆、光缆三种。下面同三维就简单的介绍下这个三种常见的数字信号远距离传输DVI/HDMI网线延长器传输介质：

　　网线： Network Cable网络连接线　是从一个网络设备(例如计算机)连接到另外一个网络设备传递信息的介质，是网络的基本构件。在我们常用的局域网中，使用的网线也是具有多种类型。在通常情况下，一个典型的局域网一般是不会使用多种不同种类的网线来连接网络设备的。在大型网络或者广域网中为了把不同类型的网络连接在一起就会使用不同种类的网线。在众多种类的网线中，具体使用哪一种网线要根据网络的拓扑结构，网络结构标准和传输速度来进行选择。

　　了解网线的种类和特征，对于我们正确的设计和建设网络是很重要的，下面我们按类别来看看有些什么种类的网线以及它们的技术特征。

　　双绞线

　　双绞线(Twisted Pair)分为屏蔽(Shielded Twisted Pair，简称STP)和非屏蔽(Unshielded Twisted Pair，简称UTP)两种。

　　所谓的屏蔽就是指网线内部信号线的外面包裹着一层金属网，在屏蔽层外面才是绝缘外皮，屏蔽层可以有效地隔离外界电磁信号的干扰。

　　UTP是目前局域网中可以算使用频率最高的一种网线。这种网线在塑料绝缘外皮里面包裹着八根信号线，它们每两根为一对相互缠绕，形成总共四对，双绞线也因此得名。

　　双绞线这样互相缠绕的目的就是利用铜线中电流产生的电磁场互相作用抵消邻近线路的干扰并减少来自外界的干扰。每对线在每英寸长度上相互缠绕的次数决定了抗干扰的能力和通讯的质量，缠绕得越紧密其通讯质量越高，就可以支持更高的网络数据传送速率，当然它的成本也就越高。

　　同三维 VGA延长器T801-300是VGA音视频延长器高品质产品，由发送器和接收器组成，T801-300通过CAT5双绞线可传送VGA视频信号达300米，使用单根网线(CAT5,CAT5E,CAT6)延长，成本低廉。CAT-3和CAT-5是计算机网络中使用最多的类型，在不增加其他网络连接设备(如集线器)的情况下，单段CAT-3CAT-5的最大允许使用长度是100米，增强型100Base-TX网络也不超过220米。UTP网线使用RJ-45水晶头进行连接，RJ45接头是一种只能固定方向插入并自动防止脱落的塑料接头，根据网络速度和网络结构标准的不同，接触点与网线的接线方式也不同。UTP网线适用于10Base-T，100Base-T，100Base-TX标准的星型拓扑结构网络。

　　STP使用金属屏蔽层来降低外界的电磁干扰(EMI)，当屏蔽层被正确地接地后，可将接收到的电磁干扰信号变成的电流信号，与在双绞线形成的干扰信号电流反向。只要两个电流是对称的，它们就可抵消，而不给接收端带来噪声。可是，屏蔽层不连续或者屏蔽层电流不对称时，就会降低甚至完全失去屏蔽效果而导致噪声。STP线缆只有当完全的端对端链路均完全屏蔽及正确接地后，才能防止电磁辐射及干扰。要使噪声减小到最小，提高信噪比，这种抗干扰、防辐射的能力，就是所谓的电磁兼容性(EMC)。STP线缆的缺点是，在高频传输时衰减增大，如果没有良好的屏蔽效果，平衡性会降低，也会导致串扰噪声。而屏蔽的效果取决于屏蔽材料、屏蔽层密度以及电磁干扰信号类型、频率、噪声源至屏蔽层的距离、屏蔽的连续性和所采用的接地结构等。STP一般用在易于受电磁干扰和无线频率干扰的环境中。

　　同轴电缆

　　同轴电缆，Coaxial Cable　是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。它是计算机网络中使用广泛的另外一种线材。由于它在主线外包裹绝缘材料，在绝缘材料外面又有一层网状编织的屏蔽金属网线，所以能很好的阻隔外界的电磁干扰，提高通讯质量。

　　同轴电缆的优点是可以在相对长的无中继器的线路上支持高带宽通信，而其缺点也是显而易见的：一是体积大，细缆的直径就有3/8英寸粗，要占用电缆管道的大量空间;二是不能承受缠结、压力和严重的弯曲，这些都会损坏电缆结构，阻止信号的传输;最后就是成本高，而所有这些缺点正是双绞线能克服的，因此在现在的局域网环境中，基本已被基于双绞线的以太网物理层规范所取代。由于粗缆的强度较强，最大传输距离也比细缆长，因此粗缆的主要用途是扮演网络主干的角色，用来连接数个由细缆所结成的网络。粗缆的阻抗是75Ω。同轴电缆有效传输距离细缆185米，粗缆500米。

　　光纤

　　光纤(Fiber Optic Cable)以光脉冲的形式来传输信号，因此材质也以玻璃或有机玻璃为主。

　　光纤的结构和同轴电缆很类似，也是中心为一根由玻璃或透明塑料制成的光导纤维，周围包裹着保护材料，根据需要还可以多根光纤并合在一根光缆里面。

　　光纤最大的特点就是传导的是光信号，因此不受外界电磁信号的干扰，信号的衰减速度很慢，所以信号的传输距离比以上传送电信号的各种网线要远得多，并且特别适用于电磁环境恶劣的地方。由于光纤的光学反射特性，一根光纤内部可以同时传送多路信号，所以光纤的传输速度可以非常的高，光纤由于其传输方式的巨大不同，具有自己的一套网络模型，那就是10BaseF，100BaseF，1000BaseF局域网标准，单段最大长度可达2000米。

　　根据光信号发生方式的不同，光纤可分为单模光纤和多模光纤。各类光纤有效传输距离:

　　1 传输速率1Gb/s，850nm(纤径)

　　普通50μm多模光纤传输距离550m，

　　普通62.5μm多模光纤传输距离275m，

　　新型50μm多模光纤传输距离1100m。

　　2 传输速率10Gb/s，850nm，

　　普通50μm多模光纤传输距离250m，

　　普通62.5μm多模光纤传输距离100m，

　　新型50μm多模光纤传输距离550m。

　　3.传输速率2.5Gb/s，1550nm，

　　g.652单模光纤传输距离100km，

　　g.655单模光纤传输距离390km

　　4 传输速率10Gb/s，1550nm，

　　g.652单模光纤传输距离60km，

　　g.655单模光纤传输距离240km

　　5 传输速率在40Gb/s，1550nm，

　　g.652单模光纤传输距离4km，

　　g.655单模光纤传输距离16km

　　光纤网络由于需要把光信号转变为计算机的电信号，因此在接头上更加复杂，除了具有连接光导纤维的多种类型接头如SMA、SC、ST、FC光纤接头　以外，还需要专用的光纤转发器等设备，负责把光信号转变为计算机电信号，并且把光信号继续向其他网络设备发送。

　　光纤是前景非常看好的网络传输介质。但由于目前价格昂贵，因此中小型的办公用局域网没有必要选它。目前光纤的主要应用是在大型的局域网中用作主干线路。但随着成本的降低，在不远的未来，光纤到楼、到户，甚至会延伸到桌面，给我们带来全新的高速体验。同三维高清DVI/HDMI信号传输光纤延长器有延长500米、10千米、15千米等设备。有效的解决了各种高清视频显示系统工程中对高质量视频信号长距离传输的需求，针对只具备HDMI显示系统，客户使用时只需要购买一条DVI转HDMI接口线(或转接头)即可连接显示系统与我司设备，同时VGA显示器也可以通过HDMI转VGA的转换器来转换。

　　同三维高清DVI/HDMI信号延长器是专业设计的集高清音视频信号编码、转换、分配、驱动、接收、解码及还原功能为一身的高品质信号传输设备。
