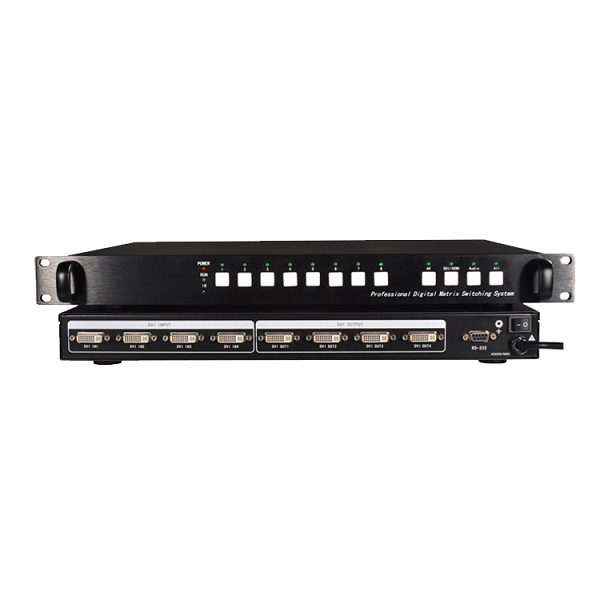

TEC8015DVI4X4  DVI 四进四出矩阵切换器，最全面支持DVI 1.3标准。它能够从任意四个DVI信号源发送高清晰视频（1080p）和多通道数字音频到四个不同显示器上。四个输出都能够发送高清晰音视频到显示器上，不再需要断开连接或者重复连接，任意信号源都可以随时通过红外遥控或者RS-232, RS-485接口来选择。也可以通过前面板按键实现即时切换。    该矩阵主要应用于HD-DVD播放器， HT PC, 机顶盒，安防拼接显示等连接DVI端口的显示器、拼接屏。提供数字娱乐中心解决，高清晰度电视节目，高清晰度电视，机顶盒，DVD和投影机的工厂，噪音，空间和安全问题，数据中心控制，信息发布，会议室演示，学校和企业培训的环境。 功能特点：*允许任意DVI显示器随时接收信号源信号；*允许任意信号源信号同时在多路显示器上展示；*支持480p, 720p, 1080i, and 1080p分辨率, 最高的视频分辨率高达1080P；*支持DVI 165MHZ的时钟带宽，每通道1.65Gbps数据带宽；*支持无压缩音频如LPCM；*支持压缩数字音频信号传输；*支持 HDCP 设备；*支持DVI to DVI或者DVI to DVI 线与本机输入端和输出端的连接；*支持通过前面板按键盘、遥控器或者RS-232，RS-485控制显示设备的输入源；*LED灯指示输入端口的状态;*不同声音指示指令是否接收正确;*全部兼容DVI1.3；*具有均衡和放大能力，确保通过长电缆没有质量损失的DVI信号的传输；*独特的DDC通道及EDID管理功能；*标准1U高度工业机箱，内置开关电源设计；

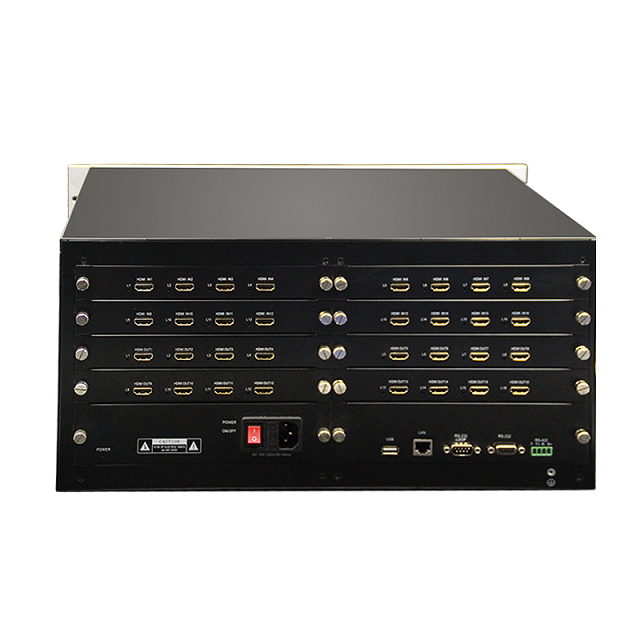

8020HDMI16*16 HDMI16路HDMI输入16路HMDI输出出矩阵切换器，最全面支持HDMI 1.3b标准。它能够从任意16个HDMI信号源发送高清晰视频（1080p）和多通道数字音频到16个不同显示器上。16个输出都能够发送高清晰音视频到显示器上，不再需要断开连接或者重复连接，任意信号源都可以随时通过红外遥控或者RS-232, RS-485接口来选择。也可以通过前面板按键实现即时切换。       该矩阵主要应用于HD-DVD播放器， HT PC, 机顶盒，安防拼接显示等连接HDMI端口的显示器、拼接屏。提供数字娱乐中心解决，高清晰度电视节目，高清晰度电视，机顶盒，DVD和投影机的工厂，噪音，空间和安全问题，数据中心控制，信息发布，会议室演示，学校和企业培训的环境。功能特点： *允许任意HDMI显示器随时接收信号源信号；*允许任意信号源信号同时在多路显示器上展示；*支持480p, 720p, 1080i, and 1080p分辨率, 最高的视频分辨率高达1080P；*支持HDMI 165MHZ的时钟带宽，每通道1.65Gbps数据带宽；*支持无压缩音频如LPCM；*支持压缩数字音频信号传输；*支持 HDCP 设备；*支持HDMI to HDMI或者DVI to HDMI 线与本机输入端和输出端的连接；*支持通过前面板按键盘、遥控器或者RS-232，RS-485控制显示设备的输入源；*LED灯指示输入端口的状态;*不同声音指示指令是否接收正确;*全部兼容HDMI1.3b；*具有均衡和放大能力，确保通过长电缆没有质量损失的HDMI信号的传输；*独特的DDC通道及EDID管理功能；*标准5U度工业机箱，内置开关电源设计；

TEC8015DVI4X4  DVI 四进四出矩阵切换器，最全面支持DVI 1.3标准。它能够从任意四个DVI信号源发送高清晰视频（1080p）和多通道数字音频到四个不同显示器上。四个输出都能够发送高清晰音视频到显示器上，不再需要断开连接或者重复连接，任意信号源都可以随时通过红外遥控或者RS-232, RS-485接口来选择。也可以通过前面板按键实现即时切换。    该矩阵主要应用于HD-DVD播放器， HT PC, 机顶盒，安防拼接显示等连接DVI端口的显示器、拼接屏。提供数字娱乐中心解决，高清晰度电视节目，高清晰度电视，机顶盒，DVD和投影机的工厂，噪音，空间和安全问题，数据中心控制，信息发布，会议室演示，学校和企业培训的环境。 功能特点：*允许任意DVI显示器随时接收信号源信号；*允许任意信号源信号同时在多路显示器上展示；*支持480p, 720p, 1080i, and 1080p分辨率, 最高的视频分辨率高达1080P；*支持DVI 165MHZ的时钟带宽，每通道1.65Gbps数据带宽；*支持无压缩音频如LPCM；*支持压缩数字音频信号传输；*支持 HDCP 设备；*支持DVI to DVI或者DVI to DVI 线与本机输入端和输出端的连接；*支持通过前面板按键盘、遥控器或者RS-232，RS-485控制显示设备的输入源；*LED灯指示输入端口的状态;*不同声音指示指令是否接收正确;*全部兼容DVI1.3；*具有均衡和放大能力，确保通过长电缆没有质量损失的DVI信号的传输；*独特的DDC通道及EDID管理功能；*标准1U高度工业机箱，内置开关电源设计；

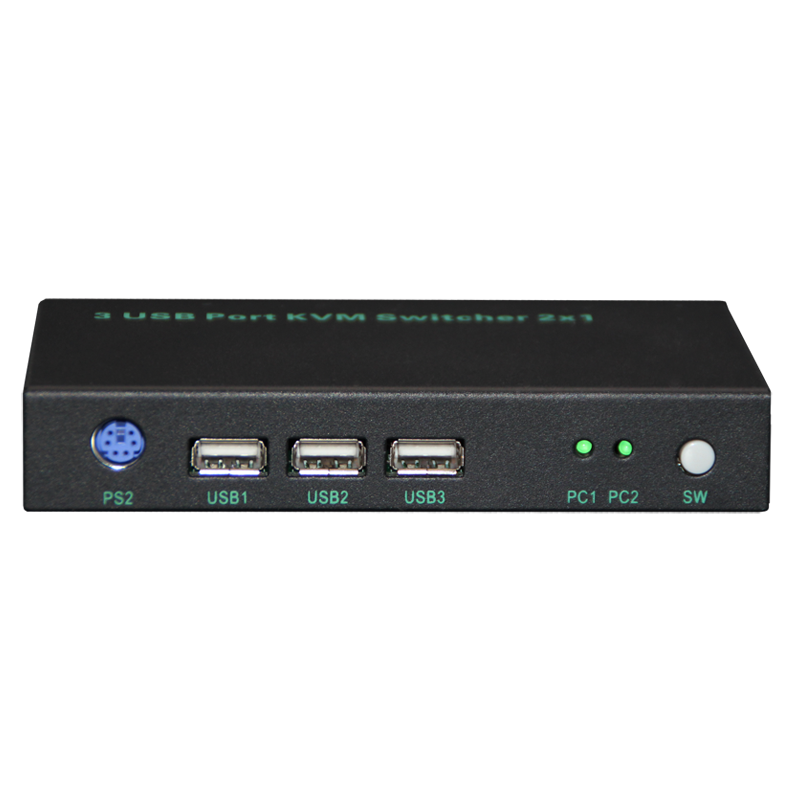

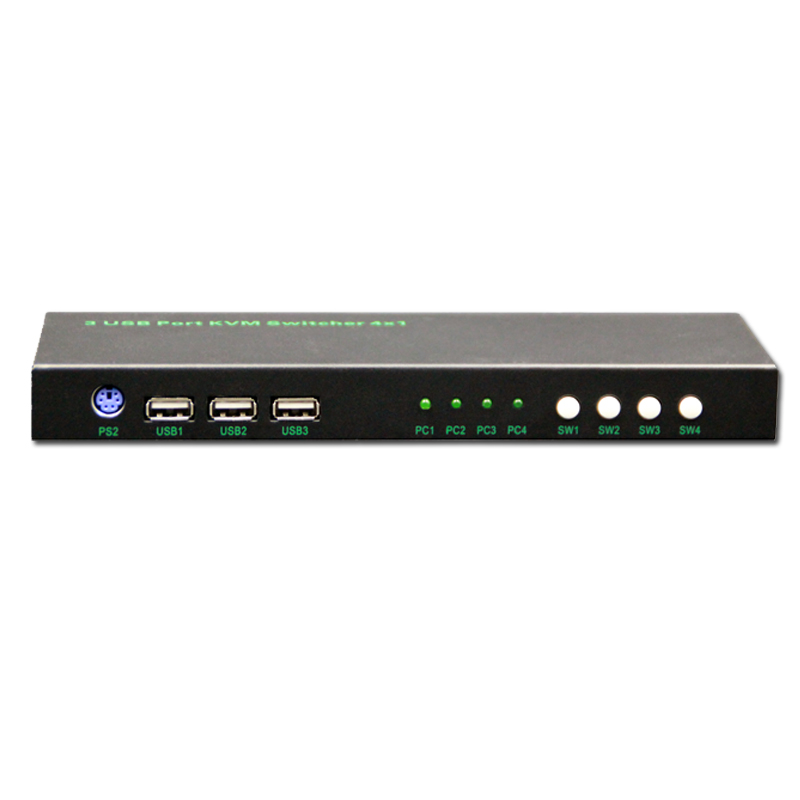

我公司生产的3 USB端口KVM系列切换器通过一组设备显示器、键盘、鼠标实现对多台计算机的操作。从而节省了为每台计算机单独配置键盘、鼠标、监视器的费用以及它们所占用的空间。 我公司KVM系列内置了2个或4个上游USB设备端口、3个下游USB主机端口、1个PS2主机端口及切换控制信号的USBKVM控制芯片，最多支持4台PC共享一套键盘、鼠标、扬声器、麦克风及显示器。与PC和设备之间的连接均采用USB方式，支持即插即用，无需安装驱动程序，简单易用。 随着PC机旁边的USB设备越来越多，但市场上的KVM设备还仅仅是USB的鼠标和键盘，我公司创新性开发的这些2口和4口的VGA信号KVM切换器和HDMI信号KVM切换器打破传统的方式，为方便用户，开创性的设计了USB下游USB主机端口除了可以连接USB-HID类设备，如：USB键盘、鼠标以外，还可以连接一些常用的非USB-HID类设备，如：U盘、打印机、摄像头等。 根据KVM切换器的接口个数，我们定义了二端口的KVM切换器，可以同时接入二台PC机，四端口的KVM切换器，可以同时接入四台PC机。由于现在用户对视频信号的要求，显卡上有HDMI输出端口非常普及。根据PC机的视频信号接入，我们有VGA信号的KVM，也有HDMI信号的KVM切换器。 产品特点 我公司的VGA系列和HDMI系列KVM切换器产品具有以下功能特色：●支持1.5Mbps低速和12Mbps全速USB传输，兼容USBV2.0。●支持Win98/ME/2K/XP/2003/Vista/Win7/Linux/Apple MAC等操作系统。●下游USB主机端口支持USB键盘和USB鼠标混插，无需指定端口。●支持PS2键盘。●支持单键轮循切换、多键指定切换和键盘热键切换。●支持自动切换模式，便于监控，切换时间间隔可调节。●支持切换蜂鸣提示。●支持LED指示，指示当前选中的PC。●支持4组不同的键盘切换热键。●支持切换期间键盘指示灯状态自动恢复。●支持高清视频，优质、清晰、高达1080P的HDTV分辨率。●具有出色防静电和抗干扰能●HDMI接口的完全支持HDMI 1.4，支持4K分辨率兼容以下●精心电路板完整性设计，VGA信号具有更好的屏蔽效果

我公司生产的3 USB端口KVM系列切换器通过一组设备显示器、键盘、鼠标实现对多台计算机的操作。从而节省了为每台计算机单独配置键盘、鼠标、监视器的费用以及它们所占用的空间。 我公司KVM系列内置了2个或4个上游USB设备端口、3个下游USB主机端口、1个PS2主机端口及切换控制信号的USBKVM控制芯片，最多支持4台PC共享一套键盘、鼠标、扬声器、麦克风及显示器。与PC和设备之间的连接均采用USB方式，支持即插即用，无需安装驱动程序，简单易用。 随着PC机旁边的USB设备越来越多，但市场上的KVM设备还仅仅是USB的鼠标和键盘，我公司创新性开发的这些2口和4口的VGA信号KVM切换器和HDMI信号KVM切换器打破传统的方式，为方便用户，开创性的设计了USB下游USB主机端口除了可以连接USB-HID类设备，如：USB键盘、鼠标以外，还可以连接一些常用的非USB-HID类设备，如：U盘、打印机、摄像头等。 根据KVM切换器的接口个数，我们定义了二端口的KVM切换器，可以同时接入二台PC机，四端口的KVM切换器，可以同时接入四台PC机。由于现在用户对视频信号的要求，显卡上有HDMI输出端口非常普及。根据PC机的视频信号接入，我们有VGA信号的KVM，也有HDMI信号的KVM切换器。. 产品特点 我公司的VGA系列和HDMI系列KVM切换器产品具有以下功能特色：●支持1.5Mbps低速和12Mbps全速USB传输，兼容USBV2.0。●支持Win98/ME/2K/XP/2003/Vista/Win7/Linux/Apple MAC等操作系统。●下游USB主机端口支持USB键盘和USB鼠标混插，无需指定端口。●支持PS2键盘。●支持单键轮循切换、多键指定切换和键盘热键切换。●支持自动切换模式，便于监控，切换时间间隔可调节。●支持切换蜂鸣提示。●支持LED指示，指示当前选中的PC。●支持4组不同的键盘切换热键。●支持切换期间键盘指示灯状态自动恢复。●支持高清视频，优质、清晰、高达1080P的HDTV分辨率。●具有出色防静电和抗干扰能●HDMI接口的完全支持HDMI 1.4，支持4K分辨率兼容以下●精心电路板完整性设计，VGA信号具有更好的屏蔽效果

修订历史版本 日期 原因V1.00 2015/06/01 创建文档 目  录1. 产品简介 12. 产品应用示意图 23. 应用场合示例 34. 产品性能特色 45. 技术参数 56. 产品端口说明 67. 应用场合 71.产品简介本公司所生产的串口分配器广泛应用于各种中小型多媒体会议室、中央控制系统中以及拼接屏控制切换系统中。例如: 很多时候都需要使用一台计算机控制整个系统，在这类系统中，为了降低系统的建设成本，往往不是使用专用的控制主机，而是使用各种便携式计算机来进行控制。由于计算机的不确定性和系统的多样性，导致整个系统使用极为不便。串口分配器产品就是专为解决这类工程应用问题设计的产品，该产品具有1个RS232主口和3个RS232从口，用户可以使用该设备将一个RS232口扩展为3个。非常适用于需要进行RS232通讯口扩展的拼接屏控制工程应用系统。真诚服务是我们的理念，顾客满意是我们的宗旨。本公司将以最优惠的价格提供给客户最好的产品，并竭诚为客户提供优质服务。2.产品应用示意图这款串口分配器有1个RS232主口和3个RS232从口，用户可以使用该设备将一个RS232口扩展为3个。3.应用场合示例拼接系统中使用串口分配器实现矩阵拼接联动方便快捷为了更好地方便客户，我公司开发了串口分配器来满足实际应用需要。它可以实现一进三出的功能，也就是通过一个电脑串口可以实现对三台不同的控制设备进行控制。它使用标准的RS-232连接方式，使用几根直通的RS-232串口连接线就可以实现连接。以下图示连接为实际应用图。其中大屏拼接盒一般使用网线连接，通常也有一个RS-45到DB9转换头再连接到串口分配器上。4.产品性能特色产品功能特色：支持1路主口和3路从口。全硬件设计，支持任意波特率和任何协议格式。数据发送和接收无任何延迟。可以多台级联使用。可以实现1台主机控制多台从机。5.技术参数产品基本参数：串口分配器 参数端口 1个RS-232输入端口,3个RS-232输出端口信号 RXD接收,TXD发送,GND信号地最大传输速率 115200bps线缆长度 15米标准线缆工作温度范围 (-15 to +55℃)尺寸 178x67x20 (mm)重量 220g6.产品端口说明后面板前面板7.应用场合销售与服务网络深圳市东健宇电子有限公司地址：深圳市宝安区龙华大浪华荣路鹏腾达工业园6栋5楼邮编：518019网址：www.teching.com.cn全国销售与服务电话：0755-83879832销售与服务网络： 请您用以上方式联系我们，我们会为您安排样机现场演示，感谢您对我公司产品的关注！

IP网络高清数字解码矩阵介绍目   录目  录 21.0数字矩阵介绍 31.0.1产品简介 32.0数字矩阵功能介绍 42.0.1系统拓朴图 42.0.2产品性能特点 52.0.3与业内同类产品对比 62.0.４重要功能说明 73.0数字矩阵技术参数及端口说明 83.0.1技术参数 83.0.1产品端口说明 93.0.2 网络控制键盘说明 1.0数字矩阵介绍1.0.1产品简介近年来，视频监控设备逐步从百万像素向高清跨进，传统的模拟监控达到百万像素都很困难，而网络视频监控则使得高清变为可能。这得益于H.264压缩标准，在同等数据量的情况下，相对于MPEG4标准，H.264压缩后的容量只有MPEG4压缩后的20%，这意味着相同的存储容量H.264的存储内容是MPEG4的5倍，这可以大大降低用户的存储成本，并且图像的传输质量不会改变。更重要的是H.264是国际标准，iPhone、电视和其他的一些视频设备都是采用H.264标准的，这样兼容性比较好，因而可以用其他的设备来收看监控视频。我公司开发的IP网格高清数字解码矩阵是专为大中小型拼接电视墙的部署与管理而设计的解码加拼接上墙的一款高技术含量的矩阵，采用嵌入式Linux操作系统，性能稳定，运行可靠。它支持高清1080P/720P/D1 H.264格式网络视频的解码输出；支持多屏拼接的功能。高清HDMI接口或VGA接口同时解码输出，可适应不同的显示设备；支持国内外众多不同厂家的ONVIF协议及各种网络传输协议、多码流解码方式，为大中小型拼接电视墙解码切换服务提供强有力的支持。它支持1080P/720P高清网络球机的控制，控制时间少于1秒，控制流畅、灵活。它支持报警联动自动切屏功能，它能自动搜索系统中IP摄像机并支持ip地址冲突检测。我公司开发的IP网格高清数字解码矩阵区别于市场上其它的基于WINDOWS操作系统加工控电脑多显示卡输出的网络数字矩阵。它具体鲜明的操作方便，使用简单，运行稳定特点。2.0数字矩阵功能介绍2.0.1系统拓朴图2.0.2产品性能特点 ² 嵌入式Linux操作系统架构，性能稳定，运行可靠² 模块式结构，专用导轨插卡安装，方便矩阵扩容和维护² 任意多组场景存储功能，可以实现多组场景自动轮巡切换² 任意多分组切换画面，单屏、多屏自动轮巡² 数字式OSD叠加，鼠标输入字符，没有模拟矩阵字符限制的问题² 非常方便的人性化的切换方式，只要拖摄像机号到虚拟窗口就能完成IP解码显示² 支持国内和国际上不同品牌ONVIF网络协议的不同分辨率的网络摄像机混合解码² 最多可支持16个HDMI和16个VGA输出口同时输出² 手动添加和自动搜索网络中的IP摄像机的² 可用固定IP或域名进行添加端口号来接入远程的网络摄像机视频² 象传统模拟矩阵的切换方式一样，可使用三维中文控制键盘操作网络IP矩阵。² 三维摇杆可以控制支持ONVIF的网络高清球机² 方便快捷摄像机号和IP地址映射，可统一系统中所有的摄像机号² 高清HDMI输出口多画面分割显示，每个画面都可切换全交叉任意网络摄像机信号显示2.0.3与业内同类产品对比对比项目PC式网络解码矩阵我公司网络解码矩阵备注硬件结构工控式电脑+多显卡+控制软件嵌入式主机软硬件一体操作系统WINDOWS 7或WINDOWS 8操作系统嵌入式LINUX操作系统数据解码方式基于CPU的软件解码专用硬件解码芯片解码能力单CPU可解码32路720P,16路1080P，一个模块可解码8路720P,4路1080P，通过多个解码模块分散解码彻底解放单机的负荷，就象一个人挑100斤的担子和10个人挑10斤的担子的区别可控标升级开放式结构，卸载或安装非常方便需要通过USB口或网口进行特定操作死机现象容易不容易病毒防疫由于是基于WINDOWS纯软件的，容易受到病毒的感染，需要专人管理和维护代码固化，维护方便断电重启手动断电重启，维护方便外置键盘操作无，一般是通过鼠标来切换象模拟矩阵操作方式一样，通过监视器指令和摄像机指令完成切换产品扩容在软件中增加摄像机的数量就可以实现扩容需要增加硬件解码模块人性化操作在WINDOWS上操作软件完成切换和控制不需要软件，即见即所得，大屏幕就是你的显示器，拖动鼠标就可以完成切换可控标2.0.４重要功能说明l 模块化结构，多解码模块卡同时解码，            l 人性化操作，大屏幕鼠标拖曳操作即完成解码显示3.0数字矩阵技术参数及端口说明3.0.1技术参数 产品系列型号IP256-4IP256-6IP256-8IP256-9IP256-12IP256-16视频HDMI输出46891216输出/输入VGA输出46891216HDMI外部输入接口无无无无无无画面分割数量1-4-9首屏自带平台管理软件，1/4/9画面分割输出分辨率1920*1080@60HZ/50HZ/30HZ，1366*768@50HZ解码参数接入网络摄像机数量256 台分辨率为1080P/960P/720/D1的网络摄像机解码能力(单屏)1画面时自适应显示1080P,720P,D1分辨率4画面时自适应显示720P，D1分辨率9画面时自适应显示D1分辨率网络带宽摄像机带宽200万像素:8Mbps，130万像素:6Mbps，100万像素:4Mbps,40万像素:2Mbps外部接口网络接口RJ45 10M/100M/1000Mbps自适应以太网口串行接口1个标准RS485键盘接口用来接控制键盘USB接口有其他在线升级网络升级,USB升级显示响应速度速度小于1秒控球响应速度小于1秒电源220V功耗≤160W体积4U标准机箱  430 X 300 X 178  颜色黑色工作温度-10℃--＋55℃工作湿度10％--90％3.0.1产品端口说明 3.0.2矩阵切换键盘本产品是一款专门为数字矩阵量身定制的控制键盘，外型美观，具有控制数字矩阵视音频切换、编程切换、图像保持、站点网络、菜单设置等功能；具有屏幕拼接、分割控制等功能；具有控制高清高速球云台、镜头、预置位、巡视队列、轨迹扫描、菜单设置等功能；独特的一杆操控功能，使用矢量摇杆可灵活控制恒速球和变速智能摄像机云台、镜头动作，多个键盘能控制同一个网络高清监控系统；具有控制报警主机的设防、撤防、报警应答、报价联动等功能，用户密码登陆，系统优先级控制，保障操作安全可靠；液晶屏显示站点号、监视器号、摄像机号、报警号及操作状态，操作方便直观。

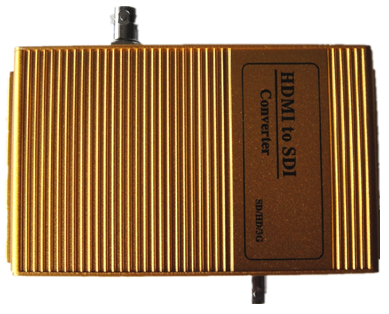

   此款高清转换器支持将高清HDMI 信号转为广播级SDI信号输出，可以将高清或者标清HDMI数字信号转为广播级质量的高清或标清信号SDI通道进行输出。性能非常先进，输入端支持目前应用最广泛的HDMI1.3版本，并同时向下兼容HDMI1.2及HDMI1.1及以下版本，输出端支持目前业内最高端的3G SDI信号及1.485G SDI高清信号，并同时兼容各类SD-SDI信号。画质输出效果一流，完全满足广电播出机房及非编系统的专业要求。针对广电播出机房24小时不间断运营环境，方案从设计到元器件选型及生产工艺等环节都特别强调稳定性，能满足7天*24小时运行的要求。                                                                                                                                        规格参数                                                                                                                                                                                                                                                                                                   1.SDI格式输出：HD-SDI;3G-SDI;  1.485G b/s, 720P 23.98/24/25/29.97/30/50/59.94/60Hz 1.485G b/s, 1080i50Hz, 1080i59.94, 1080i60Hz 3G b/s, 1080p 23.98/24/25/29.97/30/50/602.SDI 格式兼容:HD, 3G 输出格式支持;兼容  SMPTE-259/274/296/372/424/425/2923.HDMI输入:HDMI 1.2/1.3 HDMI 带宽24bit, 30bit.480i, 576i, 720P, 1080i, 1080P4.SDI输出锁定指示灯指示 应用领域     应用领域广泛用于使用SDI信号的各级电视台的播出机房和非编制作领域，也广泛用于各种使用HDMI接口的光端传输领域。

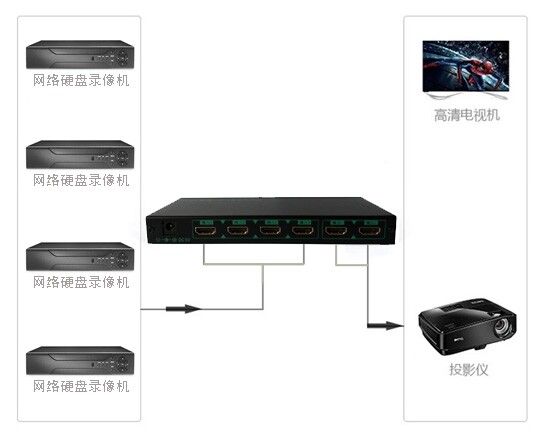

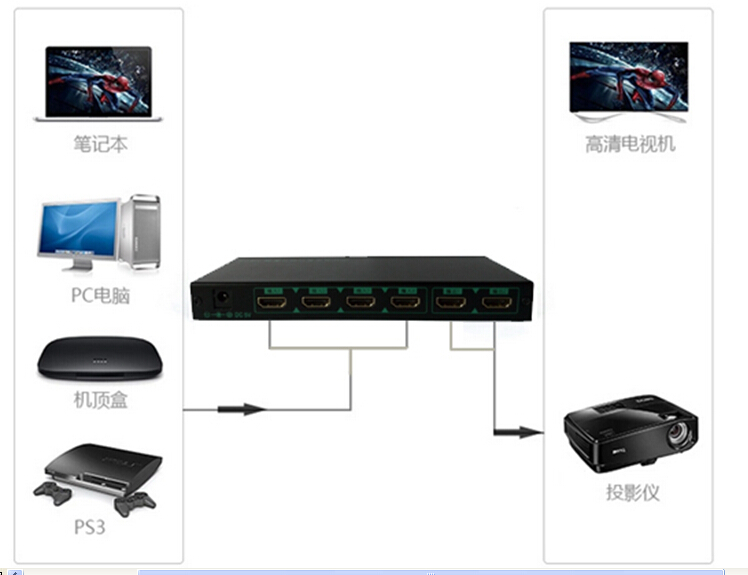

修订历史版本日期原因V0.002013/03/17创建文档V1.002013/03/20更新端口图片目  录1. 产品简介 12. 产品应用示意图 23. 产品性能特点 34. 产品优势对比 45. 重要功能和关键技术 56. 技术参数 67. 端口说明 78. 免责声明 8 1. 产品简介高清HDMI切换器是新一代的数字音讯与视讯的标准接口产品，我公司生产的最新1.4版本HDMI四进二出切换器能轻松让您把四路HDMI输出设备（如PS3、HD-DVD、笔记本和高清机顶盒）简单连接到一个HDMI显示设备上（如显示器投影仪和电视机）。不用每次都重新连接，频繁拔插HDMI线，您只需将几种信号源设备同时连接到HDMI切换器上，想用到哪个设备就切换到哪个设备，让您轻松体验科技融入生活的乐趣。它是一个切换器，同时还是一个分配器，可以同时输出HDMI信号到二种不同的显示设备上，如高清电视机和投影仪。产品设计独特，时尚大方，操作简单，它不仅有按键循环切换，还包括了遥控切换以及智能识别切换，标准配备包含红外线接收延长器操控，既安全又方便。本公司所生产的HDMI切换器可应用于LCD大屏幕,多媒体信息发布系统,广泛应用到机场,收费站监控中心,商场,政府,医疗和广电等场合，应用于会议室演示以及教学环境和公司培训场所。真诚服务是我们的理念，顾客满意是我们的宗旨。本公司将以最优惠的价格提供给客户最好的产品，并竭诚为客户提供优质服务。   2. 产品应用示意图这款HDMI切换器可以把多个高清信号源与一个高清信号端连接起来。它可以很容易地把四路高清信号源自由地切换到一台高清显示器和投影机上。它有二个输出，也就是说，它也是一个二出的HDM分配器。同时，它也可以对HDMI信号进行放大。     3. 产品性能特色产品功能特色：◆支持主画面显示时三个画中画子画面直观显示◆支持4个HDMI高清设备同时输入2个HDMI高清输出◆兼容HDMI1.4规格，支持3D TV, CEC◆支持3D 视频、4Kx2K、1080P，支持36位色深◆兼容 HDCP 设备，支持端口视频1秒快速切换◆支持视频信号增强，信号输入/输出两端最长均支持25米HDMI线缆◆8KV ESD 静电保护                                         ◆独特记忆功能，操作简便，安装快捷◆新颖LED指示灯导设计，让工作状态一目了然                                                          ◆采用金属外盒材料，独特散热孔设计，性能稳定卓越◆遥控切换，智能识别切换与手动切换多重选择◆支持画中画长时间保持功能和自动隐藏设置    4. 产品性能优势1. 四个输入口，二个输出口，它既是一个4K 3D高清切换器，又是一个4K 3D高清分配器，你用一样的价格，买二样的产品。2. 线缆均衡和长线驱动技术，最长可做到25米。3. 通过红外延长线，可把设备放在隐蔽的地方，不用放在桌面上，保持桌面的整洁。更为重要的是这样做起来，可让HDMI走线合理，缩短线长。10米距离以外，你就可以发送红外信号进行切换。4. HDMI线单边输出结构设计，接线非常合理，方便。不同于市面上的产品，只顾设计布线的方便，而不照顾用户的使用习惯。我们完全以用户不中心，专业的结构设计。5. 我们使用“HDMI预先连接查看”技术， 不同于其它产品是在切换时再进行连接， 而是先连接再切换，这样做到1秒就切换，非常快，而同类产品从切换到查看需要3~5秒时间。6.  二键切换技术，自动追踪活动窗口，结合画中画预览功用，人性化的操作和应用，非常方便。7. 多层PCB板设计，4K高分辨率下也无任何干扰。8. 当前切换状态LED高亮指示。9. 嵌入式操作系统设计，精心设计软件10. 看门狗的精心呵护，永不死机。11. 掉电保存技术，断电后设备自动恢复最后切换接口12. 专业的模具外壳，产品看起来就是高雅，大方13. 独特的散热孔设计，产品低功耗散热，可以长时间使用，稳定可靠。14. 我们是专注于高清HDMI技术的研发公司，做一流的产品，合理的价格。15. 我们提供OEM,ODM设计和服务，也可以提供用户的定制需求 5. 重要功能和关键技术                               1.      2.           6. 技术参数HDMI 版本HDMI 1.4bHDMI 分辨率480i，576i，480p，576p,720p50/60Hz,1080i50/60Hz,1080p50/60Hz,3840×2160p24Hz/25Hz/30Hz支持视频格式3D视频格式支持视频颜色格式24/30/36位 深色支持音频格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD最大带宽传输340MHz最大传输速率3.4Gbps输入线缆长度15米AWG26 HDMI 标准线缆输出线缆长度25米 AWG26 HDMI标准线缆最大工作电流1000mA电源适配器规格AC (50HZ, 60HZ) 100V-240V; Output: DC5V/1A工作温度范围(-15 to +55℃)尺寸178x67x20 (mm)重量220g  7. 产品端口说明后面板   前面板 8. 应用场合   9. 产品配件主机、电源、说明书、遥控器，红外延长线         销售与服务网络深圳市东健宇电子有限公司地址：深圳市宝安区龙华大浪华荣路鹏腾达工业园6栋5楼邮编：518019网址：www.teching.com.cn全国销售与服务电话：0755-83879832销售与服务网络：请您用以上方式联系我们，我们会为您安排样机现场演示，感谢您对我公司产品的关注！

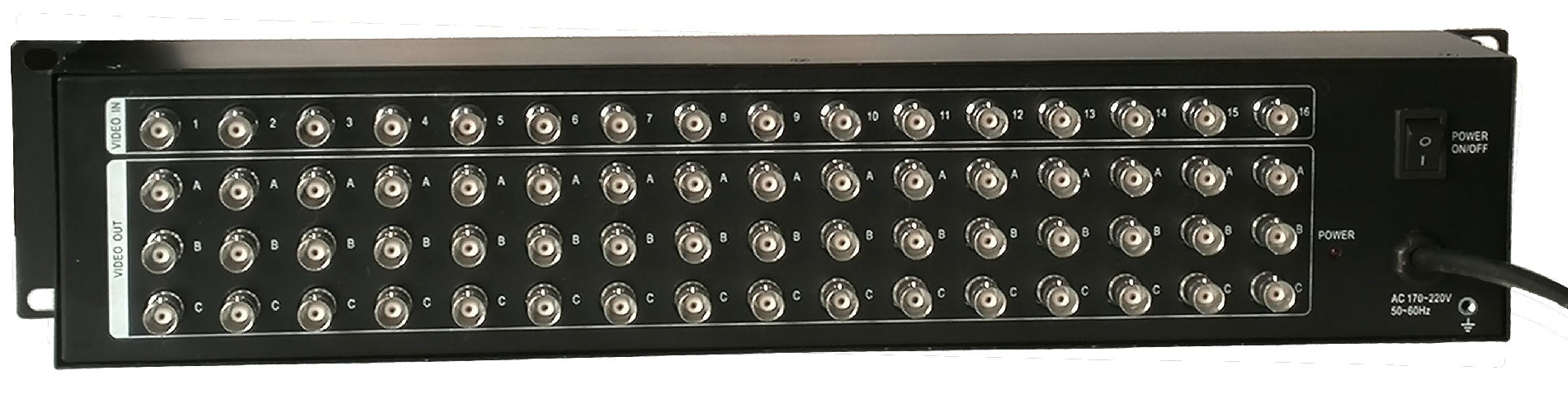

真正的高清HDCVI矩阵 产品概述：HDCVI（High Definition Composite Video Interface），即高清复合视频接口，是一种基于同轴电缆的高清视频传输规范，采用模拟调制技术传输逐行扫描的高清视频。HDCVI技术规范包括1280H与1920H两种高清视频格式（1280H格式的有效分辨率为1280×720；1920H格式的有效分辨率为1920×1080），采用自主知识产权的非压缩视频数据模拟调制技术，使用同轴电缆点对点传输百万像素级高清视频，实现无延时，低损耗、高可靠性的视频传输。HDCVI技术采用自主知识产权的自适应技术，保证了在75-3及以上规格的同轴电缆至少传输500米高质量高清视频，突破了高清视频现有传输技术的传输极限。AV4000是针对目前高清摄像机开发的一款新型矩阵,它支持HDCVI、HDAHD, HDTVI等高清摄像机输入，同时支持HDMI输出。它基于我公司AV3000的基础上进行了版本升级，不仅进行了软件的升级，硬件配置更是大幅度的提升，系统切换速度更快、更稳定，视频传输距离更远。该系统可控多达256个视频输入，64个视频输出终端（如监视器、录像机）。该矩阵切换系统可包括一个或多个矩阵切换机箱，机箱内部包括电源模块、视频输入缓冲模块（VIM16），视频输出模块（VOM04），所有的系统受主控模块控制和键盘控制。在操作之前需将必要的机箱连接好。并且将视频输入和视频输出以及所选附件也要正确的连接好，方能进行正确的操作。 产品特征：一、基本特性    1、支持32组群组切换, 32个同步程序切换， 32个程序切换    2、可接16个键盘，键盘有优先权限设置和登录口令    3、超大液晶屏幕控制键盘控制本系统    4、系统时间、日期、运行状态、摄像机一级、二级标题显示    5、支持断电后来电时所有监视器都保持原来的监控状态    6、摄像机数字伪码指示，方便记忆和切换    7、可通过自带的中文菜单或windows矩阵专用设置软件进行系统设置    8、系统自带2个RS485云台控制接口，支持三重保护，相当于内置一个控制码分配器9、采用笔记本电脑或台式电脑安装windows矩阵专用设置软件，通过矩阵RJ45接口进行编辑摄像机名称    10、采用总线制插槽设计，同一机箱内可组成监控视频模块、语音对讲模块、报警联动模块于一体的特大型综合监控主机    11、使用最新32位高度集成的微控制器，以及应用嵌入式操作系统开发，程序健壮，扩展性好，脱离结构简单、不易维护的代码，产品绝对高速、稳定、 可靠    12、模块化结构易于安装、操作、扩展和维护    13、人性化的菜单设计，输入方式灵活    14、基于WINDOWS系统的软件设置，极大方便用户做初始化设置和系统维护    15、全贴片工艺生产，使用高质量的元器件生产，确保产品的质量    16、使用集成化的电路设计，摒弃分立的模拟音视频电路，增加带宽，显著提高音视频质量17、开关电源设计，效率高，发热少，寿命长  二、产品特性1、自主创新的OSD显示技术，显示内容丰富，字体一致。可以做到32个显示RAM区域，彻底解决当前厂商使用的只有8个汉字的局限，最多可以支持16个汉字    2、支持无图像时自动产生背景图像信号，当没有外置摄像机图像时，也可进行监视器标题显示。工程中摄像机不到位时不会耽搁工程的进行    3、支持菜单在任意监视器上显示，进入菜单需要口令，也可选无口令。在工程调式和维保过程中，口令的设置免受无关人员对矩阵混乱修改设置带来的烦恼    4、正常使用时，可以直接把电脑或键盘RJ45连接，就可以对矩阵设置。通信绝对可靠    5、支持串口环通输出，在大屏显示方面可以免做跳线。串口工作模式通过菜单设定    6、单元模块LED通信工作、状态灯指示，单元模块菜单显示自动状态检测功能，单元模块温度检测功能    7、100MHZ高带宽，低内阻切换芯片，精心设计电路解决字符抖动问题和OSD字符颜色问题    8、前面板支持球机控制、网络、报警、键盘、状态LED显示，轻松了解工作状态，以及必要时判断设备的故障点所在    9、网络矩阵关联切换代码，伪代码设置网络矩阵的网络地址及代码    10、程序切换支持连接功能，让任何一个监视器支持无限多个摄像机的切换队列    11、独立的报警模块或外置报警主机，支持报警主机串口连接    12、CAN总线进行通信    13、本系统可以扩充到1024台摄像机和128台监视器(HDMI输出，普通监视器必须支持HDMI接口输入)    14、前插板和后插板连接结构，对大型系统尤其重要。安装，维护极其方便。    15、高速球拔码地址映射功能，所有的输入通道的球机地址可任意编辑，系统中支持不同的高速球不同的协议，波特率支持。         三、技术指标    1、 提供电源：AC220V±10%  /  50Hz2、 最大功率：18W（S型）  /  25W（M型）  /  50W（L型）3、 断电保护：10年4、 视频输入：1Vp-p 75Ω（BNC）5、 视频输出：1Vp-p 75Ω（BNC）6、 音频输入幅度：0 - 2Vp-p（RCN）7、 音频输出功率：0.5W（8Ω）（RCN）8、 控制码方式：RS4859、 报警输入：开路/短路报警10、报警输出：继电器节点输出2A/30VDC或1A/125VAC11、内置报警输入个数：16个12、可控制输入通道：256个（最大）13、可控制输出通道：64个（最大）14、可配键盘：16个15、安装方式：机架安装、台式安装16、接口参数类别HDCVI高清复合视频矩阵应用标准遵循HDCVI 1.0视频帧率1280×720@25 fps；1280×720@30 fps；1280×720@50 fps；1280×720@60 fps带宽100MHz幅度1Vp-p±10%上升/下降时间400-700ps冲过
