【品牌】Airdun（艾尔盾） 【型号】AD/IB2160 简介         机柜式电源防雷插座是针对19“标准机柜上安装而设计的。主要保护机柜内通信、电子等重要设备，避免因过电压和雷电感应而造成设备损坏。主要用于智能化系统等终端设备的末级保护。 性能特点 技术参数 型号  Type  Airdun防雷插座AD/IB-2160  货号  NO.  800 710  应用说明  安装于机柜内  保护插位数  Wm  6位 保护模式  Gm  共模（L、N/PE）差模（L/N）带虑波功能 标称工作电压  UN  230V 最大持续工作电压  Uc  250V 标称电流  IN  10A 标称放电电流（8/20）  In  5kA 最大放电电流  Imax  10kA 电压保护级别（In时）  Up  ≤1.5kV 响应时间  ta  ≤25ns 额定功率  P  2500W 温度范围  T  -40℃…+85℃ 外壳材料  ZR  阻燃ABS 阻燃特性  Tx  UL94 V-0 外形尺寸  WZ  标准19“ 保护断开指示  XS  指示灯熄灭 使用方法: 该产品接通电源，用电设备插入插孔即可。 注意事项: 1 电源开关按钮指示灯按下时，指示灯亮，则表示电源正常接通，保护器可正常使用；反之,不可使用。 2 所保护设备的负载电流应小于10A，不可超负载使用。如果超载使用，该产品会自动断开电源。 艾尔盾防“误插”孔形 艾尔盾独有的防误插孔形，防止插头的错位“误插” 艾尔盾防“误插”插孔A≠B 普通插孔A=B，会产生“误插” 独立电极仓-无焊点铜条连接 可承载大功率用电要求，采用整体电极－端子无焊点、 铜带联接，带防脱落自锁设计，可长时间可靠供电。配合直透式电极盒，更加确保可靠供电。 直透式电极剖面图 内部连接图 PDU内部结构 高阻然工程塑料         采用特殊的耐高温、高阻燃（达UL94V-0级）、高强度、复合PC和PBT工程塑料，具有很高的耐磨性、耐冲击性、防潮性和高的绝缘性能，能有效防止使用中出现的触电危险。         高强度铝合金外壳材料采用优质铝合金材料，经表面处理，具有高强度良好的散热性，重量轻。内部采用整体绝缘技术(360度绝缘设计）。将带电部分与外壳进行全方位隔离，配合双接地装置。确保设备安全可靠。 内部双接地保护外置接地保护点。

【品名】 1000V 电源防雷器 【品牌】Airdun（艾尔盾） 【型号】AD/T500/3P-C40 产品介绍：         1000V太阳能光伏直流电源防雷模块用途，该产品广泛适用于保护太阳能光伏发电系统中的光伏板、逆变器等设备，为光伏发电系统提供全方位的浪涌保护。 技术参数：  型号 AD/T500/3P-C40 用途 对光伏系统中的雷电感应或操作过电压进行防护 额定工作电压Un DC500  50／60Hz 最大持续工作电压Uc DC620V 　50／60Hz 保护水平Up

【品名】 1000V 电源防雷器【品牌】Airdun（艾尔盾）【型号】AD/T1000/3P-B60产品介绍：1000V太阳能光伏直流电源防雷模块用途，该产品广泛适用于保护太阳能光伏发电系统中的光伏板、逆变器等设备，为光伏发电系统提供全方位的浪涌保护。技术参数： 型号 AD/T1000/3P-B60用途 对光伏系统中的雷电感应或操作过电压进行防护额定工作电压Un DC1000  50／60Hz最大持续工作电压Uc DC1200V 　50／60Hz保护水平Up标称放电电流In(8/20) 30kA最大放电电流Imax(8/20) 60kA闪电脉冲电流limp(10/350) 20kA反应时间t漏电流1mA(75％U) ≤15 μA最大后备保险丝强度 125A gL外壳材料与颜色 阻燃增强尼龙(红色)外壳防护等级 IP20工作温度范围 -40℃～+80℃连接方式 并联外形尺寸(d×w×h)／P 90*108*66mm执行标准 GBl8802.1、lEC61643-1组合方式 3P安装支架 35mm宽电气安装导轨

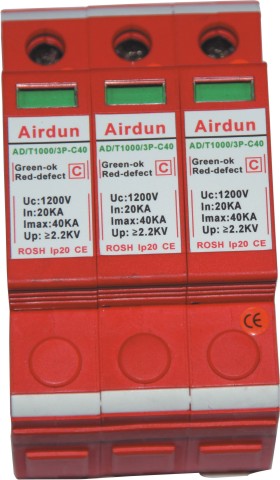

【品名】 1000V 电源防雷器 【品牌】Airdun（艾尔盾） 【型号】AD/T1000/3P-C40 产品介绍： 1000V太阳能光伏直流电源防雷模块用途，该产品广泛适用于保护太阳能光伏发电系统中的光伏板、逆变器等设备，为光伏发电系统提供全方位的浪涌保护。 技术参数：  型号 AD/T1000/3P-C40 用途 对光伏系统中的雷电感应或操作过电压进行防护 额定工作电压Un DC1000  50／60Hz 最大持续工作电压Uc DC1200V 　50／60Hz 保护水平Up

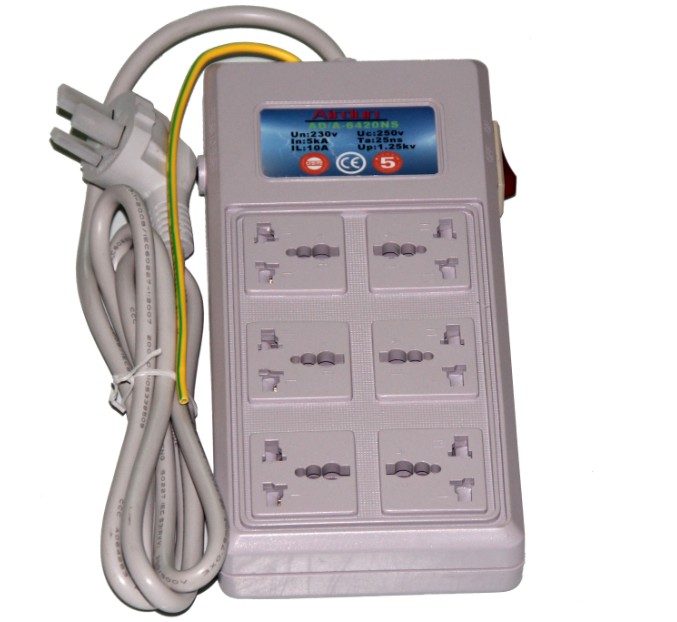

【品名】 6位电源防雷插座【品牌】Airdun（艾尔盾）【型号】AD/A6420NS简介         多功能电源防雷插座是专门为通信、电子设备在操作过电压和雷电感应频繁的场合而设计的。主要用于低压单相交流电源（220V AC）系统电子电器设备的防雷（过压）保护。如通迅设备、计算机及网络设备、医疗仪器、精密电子仪器、家用电器等终端设备的末级保护。技术参数型号 Type Airdun防雷插座AD/A6420NS货号 NO. 800 709应用说明 安装于重要设备电源前端，如服务器、交换机、集线器等电子设备保护插位数 Wm 6位保护模式 Gm 共模（L、N/PE）差模（L/N）标称工作电压 UN 230V最大持续工作电压 Uc 250V标称电流 IN 10A标称放电电流（8/20） In 5kA最大放电电流 Imax 10kA电压保护级别（In时） Up ≤1.5kV响应时间 ta ≤25ns额定功率 P 2500W温度范围 T -40℃…+85℃外壳材料 ZR 阻燃ABS阻燃特性 Tx UL94 V-0外形尺寸 WZ 208×102×29㎜保护断开指示 XS 指示灯熄灭
