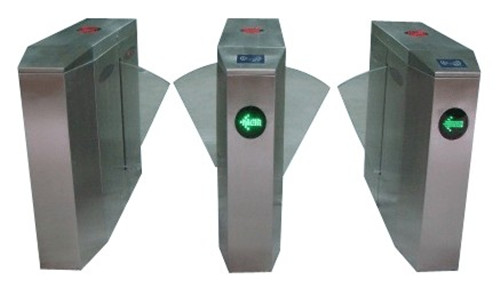

1、设备简介  桥式斜角翼闸是主要针对人员通道进行智能管理的高科技产品，是智能三辊闸和摆闸的升级产品，该产品加工精细、功能齐全、档次高，主要用于高档小区、智能大厦、宾馆、地铁、码头、会所等高档场所。  该设备将机械、电子、微处理器控制及各种身份识别技术有机地融为一体，方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用，通过选配各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示等，协调实现对通道智能化控制与管理等。    分为：单机芯：用于单通道和多通道；双机芯：用于多通道 2、主要功能及特点 2.1标准产品功能特点：  1）具有故障自检和报警提示功能，方便用户维护及使用；  2)通过主控板上的内置小按盘，可编程设备的运行状态；  3)防夹功能，在摆臂复位的过程中遇阻时，自动反弹或在规定的时间内电机自动停止工作，且力度很小(≤2Kg)；  4）声、光报警功能：含非法闯入、尾随报警；  5）防冲功能，在没有接收到开闸信号时，摆臂自动锁死；  6）伸缩臂同步功能；  7)具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限，系统默认为开启后10秒自动复位；  8）断电后通道自动敞开，上电自动闭合；  9) 可与多种读卡设备相挂接；  10）可单向或双向控制人员进出；  11）可直接通过管理计算机实现远程控制与管理； 2.2可扩展功能：  1）计数功能；  2）机箱加长，伸缩臂材料选择。 3、主要结构和配置  ◇标准机箱 2个  ◇伸缩臂 2个  ◇主控制板 2块  ◇变压器 2个  ◇电机 2个  ◇机芯及传动部分 2套  ◇红外对射 3对  ◇报警器（灯） 2个  ◇方向指示板 2块 4、标准技术参数  ◇机箱尺寸： 1200长*300宽*1000高（MM）  ◇伸缩臂长： 285mm  ◇最大通道宽度：600mm  ◇重量： 120Kg  ◇机箱材料： 国产标准304号不锈钢  ◇电源电压： AC220±10% V,50HZ  ◇驱动电机： 直流有刷电机（200W/24V）  ◇输入接口： 干接点信号或12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA  ◇正常使用寿命：300万次  ◇通信接口： RS485标准  ◇LED指示灯：2个  ◇读卡窗： 4个  ◇检修口:4个  ◇通行速度：30-40人/分钟  ◇闸门开、关时间： 1秒  ◇上电后进入通行状态所需时间： 3秒  ◇出现故障后的自动复位时间：10秒  ◇工作环境：室内、室外（阴棚）  ◇温度：-10℃—— 50℃  ◇相对湿度：≤90%，不凝露

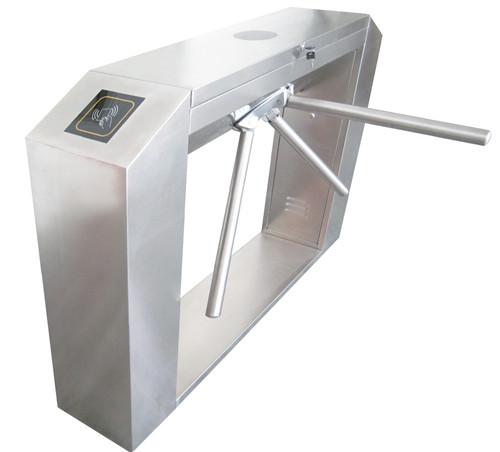

1、设备简介    整个产品外形采用国产标准(304号)不锈钢板冲压成型， 造型美观大方，防锈、耐用，能抵抗外力破坏。长方形机箱与通道闸杆构成的通道可为出 入人员提供有序文明的通行方式，杜绝非法出入，高性能电磁铁控制开闸,并在紧急情况下快速控制落杆或收杆。 2、产品主要技术参数：   ◇结构：框架结构/不锈钢外壳   ◇生产工艺：全电脑数控激光切割机生产   ◇外形尺寸：长1200×宽280×高980（mm）   ◇不锈钢厚度:1.5mm   ◇重量：70Kg   ◇闸杆长：机箱以外510(mm)   ◇闸杆最大承受力：80Kg   ◇闸杆工作驱动力：3Kg   ◇闸杆传动方式：数字方式   ◇闸杆转向：单向、双向（可选）；具有多种工作模式可供选择，即可双向读卡限流，也可一边读卡、另一方向禁行，一边读卡、另一方向自由通行   ◇自动复位功能：开闸后在规定的时间内未通行系统将自动上锁，通行时间可调；   ◇灯光提示：通行方向指示   ◇采用光学孔位工作原理，对输入控制信号没有延时要求   ◇工作环境：室内、室外(阴棚）   ◇温度：-10℃ ～ 50℃ 相对湿度：≤90%，不凝露   ◇感应卡读卡口尺寸：配带标准安装支架，或度身定做   ◇开闸时间：0.2秒   ◇通行速度：30人/分钟   ◇通讯接口：标准RS485接口，距离≤1200米   ◇输入接口：干接点信号或+12V电平信号或脉宽≥100ms的DC12V脉冲信号，驱动 电流≥10mA； 3、三辊闸功能特点：   ◇兼容IC、ID、磁卡、条码卡、防静电等多种控制设备   ◇闸杆解锁，迅速可靠   ◇具有断电应急功能，闸杆断电自动落杆，通电手抬上杆   ◇控制板带有计数功能，LED数字显示功能(可选)   ◇控制板带有记忆功能   ◇有标准的输入、输出接口，是系统集成商的最佳首选   ◇独特的定位、复位系统：自动复位，能够始终保持其一根杆处于 水平位置   ◇属于纯机械传动产品，无电控操作，具有结构简单、可靠性高   ◇不用维护等特点，适用于单向限流管理的场所 适用范围：   ◎车站、、码头、旅游景点进出口通道管理   ◎会展、游泳馆等验票通道管理   ◎企事业单位进出口考勤、门禁、消费管理   ◎特殊通道控制

                 1、设备简介    智能摆闸是经过多年精心开发、研制、生产的智能化通道管理设备，是主要针对人员通道进行智能管理的高科技产品。该设备将机械、电子、微处理器控制及各种身份识别技术有机地融为一体，通过选配各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示、以及扩展友好的LED计数显示界面，协调实现对通道智能化控制与管理等。     智能摆闸能方便兼容IC卡、ID卡、条码卡、指纹、消费等读卡识别设备的使用，为出入人员提供文明、有序的通行方式，有效管理人员进出。可广泛应用于车站、码头、地铁、工厂、大厦、智能小区、宾馆、会所、企事业单位等需要对通道实现智能化管理的场合。 2、功能及特点 2.1标准产品功能特点：  1）具有故障自检和报警提示功能，方便用户维护及使用；  2)通过主控板上的内置小按盘，可编程设备的运行状态；  3)防夹、防碰伤功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，默认延时后再次复位（直到复位为止），且力度很小(≤2Kg)；  4）防冲功能，在没有接收到开闸信号时，摆臂自动锁死；  5）摆臂同步可调（针对双摆情况）；  6)具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限；  7）可自由调节常开或常闭，以满足不同场地的要求；  8）可与多种读卡设备相挂接，接收继电器开关信号工作；  9）单向、双向摆功能，可单向或双向控制人员进出；  10）可直接通过管理计算机实现远程控制与管理；  11）延时自动复位，系统默认为开启后10秒（可调）自动复位；  12）断电摆臂自动摆开、上电自动闭合，符合消防要求。 2.2可扩展功能：  1）声、光报警功能，含非法闯入报警，防夹报警等；  2）计数功能；  3）红外复位功能；  4）机箱加长，摆臂加长等。 3、主要结构和配置  ◇标准机箱 1个  ◇摆臂 1个  ◇控制板 1套  ◇方向指示板 1个  ◇变压器 1个  ◇电机 1个  ◇机芯及传动部分 1套4、标准技术参数  ◇机箱材料： 国产标准304号不锈钢  ◇机箱尺寸： 1200长*280宽*1000高（MM）（标准）  ◇摆臂长： 600-900mm  ◇重量：60Kg  ◇摆臂传动角度：180度  ◇摆动方向： 单向或双向   ◇工作电压： AC220 ±10% V/50 ±10% HZ  ◇驱动电机： 直流有刷电机 200W/24V  ◇输入接口： 干接点信号或12V电平信号或脉宽≥100ms的12V脉冲信号，驱动电流≥10mA  ◇通信接口： RS485标准 距离≤1200米  ◇LED指示灯： 1个 读卡窗： 2个  ◇通行速度： 40人/分钟（常开），25-30人/分钟（常闭）  ◇闸门开、关时间： 2-3秒  ◇上电后进入通行状态所需时间： 3秒  ◇出现故障后的自动复位时间：10秒  ◇工作环境：室内、室外（阴棚）  ◇温度：-10℃—— 50℃ 相对湿度：≤90%，不凝露

              ANFC 安氏A系列门禁产品是最新一代intellife安全管理系统的核心硬件。intellife应用业界最流行的企业级软件架构Java开发，可为您提供稳定、安全、高效的出入管理方案。系统采用先进的ARM控制芯片以及CanBus通讯技术，为高效数据处理、高速数据传输以及保障数据完整性等方面提供了极大的保证！ANFC MT控制器最多可控制4道门双向进出，可实时监控系统状态，超大容量的数据存储能力及通讯加密功能，最适用于对安保系统要求严谨的高端客户。主要特征Ø 实时在线诊断：（黑匣子—>白匣子）：门禁主控带led显示，异常状态代码显示出来，一旦异常用户可以直接诊断。Ø “神经末梢”监视：门禁主控制可以监视读头是否在线，以及是否被强行敲掉，或者线路被剪断。即对刷卡终端点（读头）进行监视。Ø 通讯线路自动侦测：当网线受到雷击、静电等自然灾害，出现网络通讯异常；或者人为因素，出现网络中断；系统可以自动发现并报告。Ø 城际管理：门禁主控可主动访问上端系统，无需建立VPN专线，就可实现跨区域集团性管理。Ø 业界首创FRAM铁电存储技术：可确保掉电情况下，数据完整保存。100亿次擦写，超高使用寿命 。Ø 交互式离线诊断：门禁状态出现异常，可以利用键盘判断门锁、继电器是否受到损坏或因触点粘连而无法开门，也可以监视门磁感应是否正常工作。Ø 全系列EMC（电磁兼容）设计：可靠抗干扰，抗浪涌，抗雷击，防静电。Ø 安全防护：具有静电保护、误接自恢复和隔离保护Ø 安全认证：通讯协议采用3DES加密机制，每一通讯命令采用mac校验，防止网络篡改/网络攻击，有效保证系统的安全性。Ø 系统联动：支持消防及偷盗联合动作控制门禁状态，实现瞬时安全控制。Ø 品质无忧：全球唯一SNR，跟踪产品生命周期(PLM)管理。Ø 高速通讯：标准10M/100MBASE-T以太网通讯系统 功能 ：         Ø 纯B/S系统架构，使用IE浏览器可远程设置门禁主控。   Ø 支持胁迫密码开门，有效保证人身安全，同时实现主动报警。   Ø 支持节假日功能，允许特殊人员出入控制   Ø 报警输入联动功能，支持消防报警、防盗报警联动。   Ø 支持远程操作开关门、远程开关火警、报警。   Ø 远程维护，远程升级。   Ø 支持多门互锁、防潜返电气特性：Ø 开关电源：输入电压AC220V±30%，输出电压DC12V，电流3AØ 主控电源：电压DC 12V，电流150mA－250MaØ 读头电源：电压DC 12V，电流60mA－100MaØ 温度： -20℃~50℃Ø 湿度：10% ~ 95% R.HØ 负载最大功率：200W主要参数表：Ø 读卡类型：ID卡、M1卡，CPU卡，SIMPASS卡，HID卡，RF-SIM卡Ø 读卡器数量：可连接2个，4个，8个Ø 读卡器类型：WG26/WG34自动识别Ø 读卡器通讯距离：150米Ø 输出接口：4路电锁，1路正常刷卡指示、1路非法刷卡指示，2路报警输出Ø 输入接口：4路开门按钮，4路门磁，2路报警Ø 通讯方式： TCP/IP    速率：10/100M自适应Ø 通行时段：30个开放时间段, 支持有效日期Ø 假日支持：可以设置20个假日及每天20个通行时间段Ø 开门方式：支持单卡、卡+密码、卡+胁迫密码、直接密码、多卡、管理卡、首卡开门等。Ø 开门时间：1－6553.5 秒Ø 开门超时：1－255秒Ø 事件报警：门报警、无效卡、无效时间、开门时间太长Ø 报警联动：支持火警或防盗报警Ø 卡存储量：60000条Ø 刷卡事件：120000条Ø 脱机运行：支持Ø 远程开门：支持

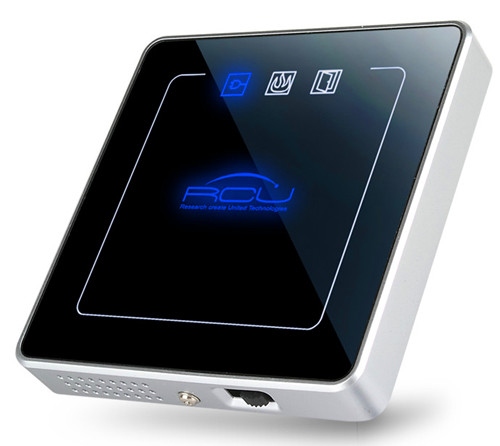

                                                              InSwitch智慧微控开关一、产品概述：InSwitch智慧微控开关是基于电容感应技术的多功能门禁控制产品，可取代传统的门禁专用控制电源、整合破碎开关、门铃、遥控、开门按钮等功能，可接收门磁及火警信号联动工作。外观时尚、大方，安装方便、使用便捷、性能稳定。二、功能特点：1、微控开关使用12VDC电源，无需配置专业门禁控制电源，可直接接驳电锁，接收控制器信号开门，具有开门延时控制（8秒）；2、具有消防联动、门磁报警功能，微控开关有对应的报警声光提示；3、接收读卡器或者其它按钮的开关量信号可触发内置门铃发声，12首门铃音可选（备注：门铃选择功能只支持带遥控版本的微控开关）；4、紧急破碎开门功能，在紧急情况下拨动微型开关，可强制打开电锁，出门逃生；5、5-8CM的电容感应开关，具有开关信号输出功能；6、遥控版的微控开关（使用的是无线滚码加密技术，遥控器一键搞定自学习匹配功能，10M的遥控距离；遥控版增加功能：A : 一键开门、 B : 一键门铃音选择。7、对于部分只把门禁作为门锁使用的客户，配置遥控器版本的微控开关，接电锁后，进门按遥控器开门，出门用感应方式开门（也可以用遥控器），节约成本，使用方便； 三、技术参数：1、工作电压：DC12V （电压范围 7-30v）2、环境温度：-２０℃～＋7０℃3、延时时间：8秒±２秒　   4、负载功率：  2A/24VDC  1A/120VAC5、感应距离：5-8CM6、感应角度：≤１４０°7、尺寸：92*91*42mm 四：应用方案1、大型门禁系统工程安装、维护简化解决方案：传统门禁安装：读头、开关、门磁、电锁、门铃、按钮及消防等控制设备全部布线到主控，致使线路复杂，不能实现远距离智能控制。   InSwichX1智慧微控开关集成电锁开门控制、门铃间控制、消防联动控制、门磁控制，有效的节省了门锁、开关按钮、门磁、火警信号至主控器的线路要求，只需要给X1控制开关12VDC供电，门锁线+门磁信息、消防信号线、门铃按钮都可以接驳至控制开关，而由控制开关至主控器只需要1根8芯网线就完全可以支持1个读卡器+2把电锁的线路要求。解除复杂布线且实现远距离智能控制。2、小型门禁安全解决方案：    InSwichX1智慧微控开关内含Intelife智慧芯片，集成电锁开关门控制、门铃间控制、火警联动控制、门磁控制功能、是具备遥控开门功能的新型门禁控制方式，其滚动码加密遥控技术安全性极高（重复概率为百万分之一），一键匹配功能可方便增减匹遥控器。用于小型办公、仓储、机房等出入人数较少的场所，可省去门禁控制器（读卡器），安装于墙体内侧的智慧控制开关，直接接驳电锁并控制电锁开关；进门遥控器开门，出门可通过感应开关或者遥控器控制，同时还具有破碎开门功能、门未关闭警示等功能。3、特殊场所、特殊需求解决方案：如：医院、消防通道   A、医院   医院某些区域病房是不能接触，InSwichX1智慧微控开关提示健康绿色生活，将电容感应应用到产品功能中，能适合不同的场所，非接触式感应开门，从而避免多人触摸同一物体产生可能的交叉感染，方便、健康、卫生。   B、消防通道    某些场合消防通道，在紧急情况下触动消防信号后，门才能开启。InSwichX1智慧微控开关，消防联动功能，能够省去门禁控制器的束缚，在触发消防信号后，第一时间将门处于常开状态，并发出报警声。
