地凯 模块式电源防雷器（60-80kA）SPD
- 型号：DK-220AC60
- 价格：
- 最小起订量：0
- 供货总量：0
- 产品介绍
产品介绍：
详情登陆：http://www.dikai.com.cn mms
DK-220AC60、DK-220AC80、DK-380AC60、DK-380AC80 并联模块式电涌保护器按照IEC标准设计,具备大雷电流泄放能力，大通流量，每线的最大放电电流Imax（8/20μs）可达60-80 kA，适用于220/380V配电系统的各级防雷保护。
产品采用模块化设计，密封性好，配置有工作指示、遥信接口及劣化指示等功能；配有35mm电气导轨安装，接线十分方便；采用温控断路技术，内置过流熔断器和热感断路器，劣化时自动脱扣；具有残压极低、响应速度快、通流容量大、寿命长；品种齐全、维护简单等诸多优点。可提供多种不同工作电压等级和雷电通流容量的产品，并可根据用户需要，特制生产。
◆35mm电气导轨安装
◆高能量SPD
◆8/20μs波形
◆遥信接口,远程告警
◆内置过流熔断器和热感断路器

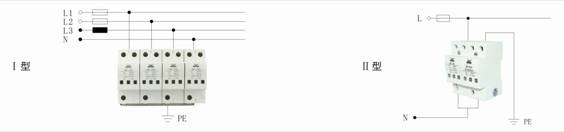

安装示意图：
产品型号与技术参数：（I型）
|
型号
|
DK-220AC60 I型
|
DK-220AC80 I型
|
DK-380AC60 I型
|
DK-380AC80 I型
|
|
外壳防护材质
|
PC
|
|||
|
外壳阻燃等级
|
UL94-V0
|
|||
|
外壳防护等级
|
IP20
|
|||
|
颜色
|
白色
|
|||
|
安装标准
|
35mm 电气导轨
|
|||
|
接线端口数量
|
3PIN
|
5PIN
|
||
|
工作温度
|
-40～＋85℃
|
|||
|
相对湿度
|
≤95%
|
|||
|
损坏状态
|
呈断路状态
|
|||
|
保护模式
|
L－PE、N－PE（2P）
|
L－PE、N－PE（4P）
|
||
|

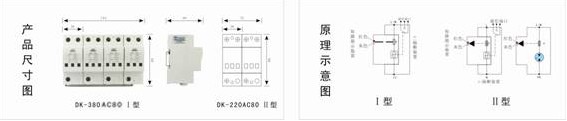

外形尺寸
|
91×70×56
|
91×70×112
|
||
|
重量(kg)
|
0.40
|
0.47
|
0.8
|
0.93
|
|
指示功能
|
窗口指示
|
|||
|
主要参考标准
|
IEC61643-1和GB 18802.1—2002
|
|||
|
防雷保护等级
|
C级
|
|||
|
SPD类型
|
一端口
|
|||
|
适用的供电系统类型
|
TT，TN，IT
|
|||
|
额定电压
|
220V AC
|
380V AC
|
||
|
最大持续运行电压
|
385V AC
|
|||
|
动作电压
|
620V DC
|
|||
|
额定工作频率
|
50Hz（60Hz）
|
|||
|
漏电流
|
≤30μA
|
|||
|
标称放电电流（8/20）μs
|
30kA
|
40kA
|
40kA
|
40kA
|
|
最大放电电流（8/20）μs
|
60kA
|
80kA
|
80kA
|
80kA
|
|
电压保护水平（8/20）μs（10kA)Up
|
≤1.5kV
|
≤1.5kV
|
≤1.5kV
|
≤1.5kV
|
|
电压保护水平（8/20）μs（In)Up
|
≤1.8kV
|
≤2kV
|
≤1.8kV
|
≤2kV
|
|
响应时间(L/N-PE)
|
＜20nS
|
|||
|
主线路连接参数
|
||||
|
L（N）接口类型
|
螺栓固定式端子
|
|||
|
螺栓规格
|
M5
|
|||
|
SPD连接导线最小截面
|
BVR－10mm2
|
|||
|
SPD连接导线最大截面
|
BVR－35mm2
|
|||
|
PE接口类型
|
螺栓固定式端子
|
|||
|
螺栓规格
|
M5
|
|||
|
PE连接导线最小截面
|
BVR－16mm2
|
|||
|
PE连接导线最大截面
|
BVR－35mm2
|
|||
|
远程告警线路连接参数
|
||||
|
接口类型
|
螺栓固定式端子
|
|||
|
螺栓规格
|
M2
|
|||
|
连接导线最小截面
|
BVR－0.5mm2
|
|||
|
连接导线最大截面
|
BVR－1.5mm2
|
|||
|
最大工作电压/电流
|
125V AC/0.2A
|
|||
|
48V DC/0.5A
|
||||
|
定货号
|
100302086
|
100402003
|
100302014
|
100302011
|
产品适用范围：
◆建筑物低压分配电箱
◆建筑物楼层配电箱
◆室外配电柜\配电箱
◆需要防水、防潮、防尘、防腐的环境
◆适用于3+1\1+1接线模式下配电系统
◆适用的供电系统类型：TT，TN
