DK-220AC40 D30型、DK-220AC40 D10型
二端口D型箱式带雷击计数器电涌保护器按照IEC标准设计,配备电源工作指示、故障指示及雷击计数器等。
二端口SPD可实现两级防雷保护，残压低，安装方便，适用于220V配电系统，用电负荷稳定、对限制电压要求低或需要实现两级保护的场所。可安装在计算机机房UPS电源、监控机房、控制室UPS电源、PLC柜、控制柜、设备箱等设备电源输入端的雷电防护。
8/20μs最大放电电流Imax可达40kA/每线，工作电流为10-30A。
|
◆小型机房专用电源SPD ◆二端口电源SPD,低残压 ◆C+D级联动功能 ◆雷击计数器 ◆防雷状态指示功能
|

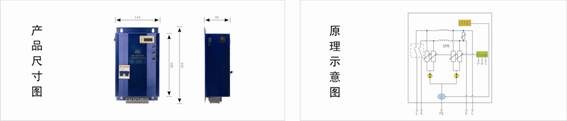

安装示意图：
产品型号与技术参数：
|
型号 |
DK-220AC40 |
|
|
产品名称 |
D30型电涌保护器 |
D10型电涌保护器 |
|
外壳防护材质 |
铝质外壳 |
|
|
外壳防护等级 |
IP20 |
|
|
颜色 |
蓝色 |
|
|
安装方式 |
挂壁式 |
|
|
接口形式 |
5PIN |
输入端为10A 电源三芯插头（国标） |
|
工作温度 |
-40～＋85℃ |
|
|
相对湿度 |
≤95% |
|
|
损坏状态 |
呈断路状态 |
|
|
保护模式 |
L－PE，N－PE |
|
|
外形尺寸 |
145×205×85 |
|
|
重量 |
1.99 |
1.93 |
|
指示功能 |
工作指示、故障指示、雷击计数 |
|
|
主要参考标准 |
IEC61643-1和GB 18802.1—2002 |
|
|
防雷保护等级 |
C＋D级 |
|
|
SPD类型 |
二端口 |
|
|
适用的供电系统类型 |
TT，TN，IT |
|
|
额定电压 |
220V AC |
|
|
额定工作电流 |
30A |
10A |
|
最大持续运行电压 |
385V AC |
|
|
动作电压 |
≥620V DC |
|
|
额定工作频率 |
50Hz（60Hz） |
|
|
漏电流 |
≤30μA |
|
|
标称放电电流（8/20）μs |
20kA |
|
|
最大放电电流（8/20）μs |
40kA |
|
|
电压保护水平（8/20）μs Up |
≤1.2kV |
|
|
响应时间(L/N-PE) |
＜25nS |
|
|
主线路连接参数 |
||
|
接口类型 |
螺栓固定式端子 |
|
|
螺栓规格 |
M5 |
|
|
SPD连接导线最小截面 |
BVR－10mm2 |
|
|
SPD连接导线最大截面 |
BVR－35mm2 |
|
|
远程告警线路连接参数 |
||
|
接口类型 |
螺栓固定式端子 |
|
|
螺栓规格 |
M2 |
|
|
连接导线最大截面 |
BVR－1.5mm2 |
|
|
最大工作电压 |
125V DC |
|
|
最大工作电流 |
0.5A（DC） |
|
|
最大负载功率 |
12.5W |
|
|
定货号 |
100602001 |
100602002 |
产品适用范围：
◆计算机机房、通讯机房、监控机房、控制室等UPS/稳压器电源输入端
◆需要实现两级电源防雷的场所
◆设备机柜或需保护设备电源输入端
◆无人值守基站电源防雷
◆配电箱电源防雷
