地凯 模块式电源防雷器 SPD
- 型号：DK-220AC100 I型
- 价格：
- 最小起订量：0
- 供货总量：0
- 产品介绍
产品介绍：
DK-220AC100、DK-380AC100、DK-380AC120、DK-380AC150
并联模块式电涌保护器按照IEC标准设计,具备大雷电流泄放能力，大通流量，每线的最大放电电流Imax（8/20μs）可达80-150 kA，适用于220/380V配电系统的各级防雷保护。
产品采用模块化设计，密封性好，配置有工作指示、遥信接口及劣化指示等功能；配有35mm电气导轨安装，接线十分方便；采用温控断路技术，内置过流熔断器和热感断路器，劣化时自动脱扣；具有残压极低、响应速度快、通流容量大、寿命长；品种齐全、维护简单等诸多优点。可提供多种不同工作电压等级和雷电通流容量的产品，并可根据用户需要，特制生产。

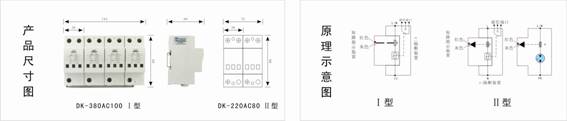

安装示意图：
产品型号与技术参数：（I型）
| 型号 | DK-220AC100 I型 | DK-380AC100 I型 | DK-380AC120 I型 | DK-380AC150 I型 |
| 外壳防护材质 | PC | |||
| 外壳阻燃等级 | UL94-V0 | |||
| 外壳防护等级 | IP20 | |||
| 颜色 | 白色 | |||
| 安装标准 | 35mm 电气导轨 | |||
| 接线端口数量 | 3PIN | |||
| 工作温度 | -40～＋85℃ | |||
| 相对湿度 | ≤95% | |||
| 损坏状态 | 呈断路状态 | |||
| 保护模式 | L－PE、N－PE（2P） | L-PE、N-PE（4P） | ||
| 外形尺寸 | 91×70×72 | 91×70×144 | ||
| 重量(kg) | 0.55 | 1.05 | 1.09 | 1.23 |
| 指示功能 | 窗口指示 | |||
| 主要参考标准 | IEC61643-1和GB 18802.1—2002 | |||
| 防雷保护等级 | B级 | |||
| SPD类型 | 一端口 | |||
| 适用的供电系统类型 | TT，TN，IT | |||
| 额定电压 | 220V AC | 380V AC | ||
| 最大持续运行电压 | 385V AC | |||
| 动作电压 | 620V DC | |||
| 额定工作频率 | 50Hz（60Hz） | |||
| 漏电流 | ≤30μA | |||
| 标称放电电流（8/20）μs | 50kA | 50kA | 60kA | 80kA |
| 最大放电电流（8/20）μs | 100kA | 100kA | 120kA | 160kA |
| 电压保护水平（8/20）μs（10kA)Up | ≤1.5kV | ≤1.5kV | ≤1.0kV | ≤1.5kV |
| 电压保护水平（8/20）μs（In)Up | ≤2.5kV | ≤2.5kV | ≤2.5kV | ≤3kV |
| 响应时间(L/N-PE) | ＜20nS | |||
| 主线路连接参数 | ||||
| L（N）接口类型 | 螺栓固定式端子 | |||
| 螺栓规格 | M5 | |||
| SPD连接导线最小截面 | BVR－16mm2 | |||
| SPD连接导线最大截面 | BVR－35mm2 | |||
| PE接口类型 | 螺栓固定式端子 | |||
| 螺栓规格 | M5 | |||
| PE连接导线最小截面 | BVR－25mm2 | |||
| PE连接导线最大截面 | BVR－35mm2 | |||
| 远程告警线路连接参数 | ||||
| 接口类型 | 螺栓固定式端子 | |||
| 螺栓规格 | M2 | |||
| 连接导线最小截面 | BVR－0.5mm2 | |||
| 连接导线最大截面 | BVR－1.5mm2 | |||
| 最大工作电压/电流 | 125V AC/0.2A | |||
| 48V DC/0.5A | ||||
| 定货号 | 100402001 | 100302008 | 100302005 | 100302002 |
产品适用范围：
◆建筑物低压分配电箱
◆建筑物楼层配电箱
◆室外配电柜\配电箱
◆需要防水、防潮、防尘、防腐的环境
◆适用于3+1\1+1接线模式下配电系统
◆适用的供电系统类型：TT，TN
