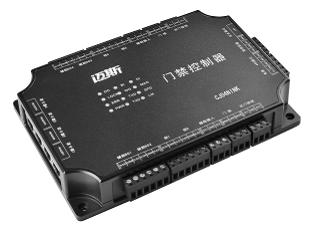

迈斯网络视频门禁控制器   迈斯网络视频门禁控制器是真正的基于TCP/IP网络的门禁控制器。控制器采用标准工业级技术要求设计，全端口均有过流、过压、防反接、防错接及短路保护设计，同时控制器还具备10-16V宽电压工作范围、-40-85℃宽温度工作范围、30万伏高等级防雷保护，产品硬件还采用了高标准防潮、防尘、防静电保护设计，完全满足出租屋、农民房、老屋村、围合式小区等场合的视频门禁报警系统项目的技术要求。       迈斯网络视频门禁控制器基本功能： 支持多种开门模式：常开、常闭、密码开门、刷卡开门、卡+密码、卡或密码、首卡常开、首卡启动、多卡开门、远程开门、开关控制、按钮开门等多种控制模式 支持区域防尾随 支持临时卡功能，可以对卡的权限按时、按次进行设置 支持在线巡更功能，实时显示各巡更点的当前状态 支持视频联动功能，自由设置联动条件和视频切换通道，自定义抓拍图像的张数及视频片段的长短 控制器和服务器之间、服务器和工作站之间可实现跨网段联网 强大的日程表管理功能，可支持任意多的日期组和节假日、任意多的时间组 支持电子地图功能，灵活导入图片对门点进行监测和控制 可通过EXCEL表格导入导出人员资料 门点参数及设备参数可以生成模板，通过模板功能可以快速的完成新建设备及门点参数的设置。       迈斯网络视频门禁控制器告警功能 多种告警，可分别设置是否启用：门开超时、非法闯入、胁迫进入、违反反潜回规则、支持出门按钮被剪、出门按钮短路、机箱被撬、机箱被拆等 支持告警联动：火警告警、门开超时、暴力入侵告警等联动输出 告警抓拍：告警事件发生时，系统自动驱动CCTV抓拍视频或照片 告警界面：告警事件发生时，电子地图实时显示告警事件动画、现场视频切换以及告警声音提示     迈斯网络视频门禁控制器保护和维护功能： 工业级设计，全端口过流、过压、防雷、防浪涌、防反接、防错接、防静电、防尘保护 10-16V宽电压设计，确保系统在电源电压波动时能稳定运行 采用双看门狗、多CPU设计，确保在应用中不出现死机等情况 掉电保护电路设计，控制器在任何操作情况下面掉电都不会造成数据或硬件损坏 控制器上所有端口，包括电源、通讯、输入、输出都有LED指示，无需专业监测工具，设备状态一目了然 支持远程在线升级 可支持各种WIEGAND读卡器和RS485读卡器，支持13种读卡器的声光响应输出，方便远程快速确认故障点。     迈斯网络视频门禁控制器功能特性： “主控+分控”，组网方便，功能强大，极大的节约工程成本 真正的TCP/IP网络门禁控制器 支持跨城市，跨互联网，支持域名绑定 全端口过流、过压、防雷保护。 双时钟电路设计，内置双开门狗 快速响应速度，在已存储10万张卡的基础上刷卡响应时间

                  迈斯出租屋视频门禁报警系统    迈斯出租屋视频门禁报警系统从09年深圳龙岗区的全国首批试点项目开始参与至今，以绝对优势的市场份额领先同行业品牌。迈斯出租屋视频门禁报警系统可满足不同规模的城中村、小区、工厂、写字楼等场合的视频门禁报警系统建设要求，并为工程商提供最节省施工成本的项目配置方案。 迈斯出租屋视频门禁报警系统解决了哪些问题？ 1.流动人口信息登记由被动变主动：只有在管理中心登记后才能刷卡通行，促使人员主动登记，杜绝以往由民警上门手工登记造成的效率低下、差错量大、数据更新不及时的毛病。 2.人口数据汇总分析：人口数据覆盖全面，及时更新，为各级部门随时调用、分析城市人口动态提供基础。 3.人员重点关注及人员轨迹分析：对老弱病残等弱势群体重点关注，提高政府部门社会服务能力；对高危及在逃人员活动轨迹记录分析，提高公安部门侦查破案效率、维护社会治安水平。 4.社会治安防范大幅改善：实行刷卡通行，同时所有的进出及告警保存图片及视频资料，对各类犯罪行为进行强有力的威慑，提高了居住环境的治安条件。    出租屋视频门禁报警系统的性能要求 Ø 大容量：为满足不同规模的出租屋视频门禁报警系统项目管理要求，村级规模项目要求同一平台下支持2000栋楼、10万人口及10个终端同时管理。 Ø 刷卡快速响应：对于规模较大的小区主出入口，控制器应支持脱机管理十万人，并实现快速刷卡开门，刷卡响应时间应小于0.2S。 Ø 数据实时双向主动传输：在网络通畅时，平台对前端控制器的设置操作自动同步下载到前端控制器，控制器产生的数据记录实时主动上传至平台；网络中断时，所有数据在网络恢复通畅后主动完成发送。 Ø 高效的视频联动抓拍：为应对大型小区早晚上下班高峰期几万人的出行，要求系统能够承受持续3小时每秒48次（以十万人口小区计算）的高效抓拍任务，同时保证平台操作设置依然流畅。 出租屋视频门禁报警系统产品可靠性要求 Ø 防雷效果：为避免雷雨天气室外线路引雷导致的产品损坏，要求出租屋视频门禁报警系统中各类产品，尤其是门禁控制器的电源端口、信号端口等具备完好的防雷保护，如果因为打雷而开不了门被锁在楼里，用户是无法忍受的。（控制器防雷效果测试可参考下面的方式：/id_XNTAyODA5OTY0.html） Ø 防潮效果：南方天气潮湿，一般的家电如果不注意防潮都会被烧坏，所以出租屋视频门禁报警系统中各类设备需具备良好的防潮效果。（防潮效果测试可参考下面的方式：/id_XNDk5NzIxNDQ4.html） Ø 宽温度适应：我国南北地域不同季节气温差异大，所以出租屋视频门禁报警系统中各类产品要能够完全满足不同地区的使用环境，即：-40-85℃温度范围内产品能够持续稳定工作。 Ø 宽电压适应：出租屋视频门禁报警系统常用于人口密集的住宅区，如城中村、出租房，用电高峰期经常出现电压不稳的情况，为保证系统正常运行，要求系统前端设备支持宽电压工作，尤其是关系到出行的门禁设备，要求控制器在10-16V、读卡器在7-30V电压范围内正常稳定工作。 Ø 防反接、错接保护：鉴于出租屋视频门禁报警系统项目施工人员素质不一，经常会出现接错线、接反线的情况，造成安装调试过程中有设备损耗，所以要求系统中各类设备具备防反接、错接的保护设计，降低施工成本。 Ø 读卡器的可靠性：因为出租屋视频门禁报警系统中的读卡器经常是直接装在铁门上，而金属会对读卡产生干扰，所以除了满足以上可靠性要求外，读卡器还应具备较强的抗干扰能力，可以直接装在铁门上正常读卡（二代身份证、居住证、IC卡读卡距离3cm左右）。 Ø 电源的可靠性：电源是几乎所有弱电项目上最容易发生故障的一类产品，它决定着整个系统的稳定性，电源除了满足以上的防雷、宽温度、宽电压、防反接、错接功能外，还应做到以下几点：功率稳定，长时间运行能确保持续稳定的额定电流输出；短路保护，防止线路短路或者锁故障短路等烧坏电源；断路保护，市电停电的时候，优先给门禁供电，自动切断摄像头供电；充放电管理，恒定电流充电，保障前端其他设备供电，防止蓄电池过充、过放，延长蓄电池使用寿命；故障隔离，多路输出，任意一路故障后不会影响其他路正常工作。   迈斯出租屋视频门禁报警系统功能介绍 Ø 平台联网：无缝对接公安局信息系统及流动人口信息系统，信息共享。 Ø 大系统容量：系统支持的门数容量达2000个，管理人数10万人。 Ø 多终端操作：系统采用TCP/IP通讯的多工作站模式，支持10个不同的终端工作站同时工作。 Ø 多种卡片识别：读卡器支持二代身份证、居住证和临时IC卡等多种卡片刷卡开门。 Ø 资料录入：支持二代身份证信息阅读、自动匹配录入，并可通过扫描证件和USB摄像头抓拍、房管所信息导入等方式进行登记。 Ø 模板功能：控制器、门点相关参数设置可导出为模板，相同参数设置的设备及门点可通过模板导入一键完成设置。 Ø 批量添加楼栋及人员组：可自定义楼栋名称，批量按序添加楼栋及楼栋下对应的人员组。 Ø 电子地图：告警发生时，系统自动通过电话语音或短信方式通知责任人，同时在电子地图中实时显示告警位置，并能在电子地图上调用现场视频，快速了解告警现场情况。 Ø 视频联动抓拍：系统对所有进出门事件及告警自动进行图片或视频抓拍并保存于门禁服务器，管理中心可对门点进行实时监控及抓拍回放，实现出租屋视频治安巡逻。 Ø 流动人口动态信息管理：系统可实现流动人口数据动态记录及信息汇总，为各级政府机关提供及时、准确的流动人口决策分析报表。 Ø 分级管理权限：为了防止权限交叉，系统可灵活设置不同的操作员针对不同管理范围具备不同的管理权限。 Ø 人员重点关注及人员轨迹分析：提供老弱病残特殊人群的重点关注，完善社会服务能力；提供高危人员及犯罪分子进出实时数据、视频图像信息及活动轨迹分析，提高公安部门破案效率。 Ø 消防报警联动：发生火警时系统可联动现场门点自动常开，并将警情发送给管理中心以便及时做出相应的处理。 Ø 在线巡更：对巡防员的巡逻情况进行在线监督管理。 Ø 防雷保护：迈斯出租屋视频门禁控制器的所有端口都做了过流、过压、防雷保护，能对端口的感应雷冲击形成有效保护。 Ø 磁盘管理：管理中心电脑磁盘容量不足时，系统自动清理磁盘空间，确保系统持续稳定运行。   迈斯出租屋视频门禁报警系统目前已在全国多个省市有着不同规模的成熟项目应用，我们可以为广大客户提供大量的案例及现场进行实地考察。详情请咨询：18002579605  QQ：2632381285  杜伟

论视频门禁电源和视频联动方案选型    第一部分  视频门禁电源选择应注意的几个问题 一、视频门禁报警系统简介 视频门禁项目伴随着社会管理创新的进步，对于人口尤其是流动人口的管理起到不可替代的作用，目前全国各地对于视频门禁的建设都在如火如荼的进行，已经在安防行业中形成了一种新的市场力量。为了适应市场的需求，目前无论是门禁系统的供应商、还是视频系统的供应商，包括配套的光端机、电源等等的供应商都在根据视频门禁市场的特定需求在优化自己的产品方案以使自己的能在市场竞争中能更具有竞争力。 本文主要是针对视频门禁应用场合的特点，结合自己的实际视频门禁工程经验，分享在实际的项目选型中，对于视频门禁电源的选择应该注意的几个问题。   二、视频门禁电源选择的重要性 毫无疑问，电源是保障整个视频门禁系统稳定运行的基础，对于电源选择的好坏可以直接决定到工程商在实施此项目的时候是否能赚取到尽可能多的利润，同时从电源的选择上面也可以反映出工程商本身对于工程质量的把控能力。 很遗憾，笔者在调研整个视频门禁的宏观市场的时候发现，90%以上的系统故障是因为电源的选择不当引起的，有些故障可能已经影响到了该项目的顺利推广。综合看来，因为电源而引发的故障主要表现在如下几个方面： ①　使用一段时间后，出现供电不足的故障现象。 ②　雷雨天之后，出现规模性电源故障。 ③　天气炎热和寒冷出现电源故障。 ④　蓄电池经常坏，也没有起到断电维持系统正常运行的能力。 ⑤　线路短路导致电源被烧坏。 ⑥　用电高峰期，出现电源供电不足问题。   三、电源在视频门禁报警系统的应用及选择 1. 测量电源实际输出功率 视频门禁报警系统中涉及到要供电的设备非常繁多，为保证各设备都能正常稳定运行，电源需要有足够的电量给各设备供电。选购电源时，要特别注意电源的标称值，而且对于实际参数最好实地进行测试，因为市面上有一些价格低廉的门禁电源在实际应用中往往达不到标称值，严重影响了视频门禁报警系统的正常稳定运行。建议选购电源时选择技术参数达标、质量可靠、信誉好、适用于视频门禁报警系统的电源厂家。目前有些视频门禁的厂家，电源是搭配和控制器一起销售的，通常来说这类厂家对于电源选择是考虑了项目的实际应用情况的，对于系统整体的质量也有更好的保障，如深圳的SHOONIS品牌，迈斯品牌等。 测试电源输出功率的简易方法：给电源加上跟电源输出功率相应的负载（如水泥电阻），运行48小时以上，用万用表测量电源的实际输出电压和电流，并与标称值进行对比，以检测加负载后输出的电压是否稳定？发热量是否正常？有条件的最好能实地安装试运行。   2. 有效的防雷保护 因视频门禁报警系统项目的特殊性，安装环境恶劣（农民房、出租房、老屋村、城中村），室外线路交织，极易引雷，而且电源所连通的线路不可避免的要出现在室外，所以要求电源对于防雷应该要有极强的有效保护措施。 产品是否有防雷保护的判断： ①　目测电源上是否有保护电路的设计。（此方法适合对电路硬件有研究人士）。 ②　了解厂家在防雷的技术上面是否有技术的积累，如产品可靠性的实际演示。相关产品的防雷检测报告等等。 笔者有了解过一个厂家为了证明产品的可靠性，可以现场模拟雷击来直观的展现产品的可靠性，这种方法值得推广。具体可参考  http://www.shoonis.com/kakao_view.aspx。    3. 宽温度适应范围    目前视频门禁的安装，最南的深圳以炎热著称，最北的乌鲁木齐以寒冷著称。如果产品对于高低温没有宽的适应范围的话，系统的可靠性是没有办法保障的，尤其是电源部分，所以选择产品的时候应该根据自己的安装环境来进行选择。     一般来说，温度适应范围在-40度~85度之内，就可以满足要求了。 具体的测试方法可以要求厂家配合提供，或者在质保上能在合同条款明确以保证自己的合法权益。   4. 对后备电池智能充放电管理 因出租屋或小区的特殊环境，市电停电时有发生，而视频门禁尤其是中间的门禁是对老百姓的生活有直接联系的，要求任何时候都要能正常运行，所以一般各地建设视频门禁的规范中对于后备电池的续航时间都会提具体要求，一般要求断电后能维持系统正常运行4~6小时以上，电源具备充放电管理功能。 电源的充放电管理功能，主要是避免蓄电池过充而损坏蓄电池，也不会因为过度放电后重新充电，出现因充电电流过大而拉低其他设备的电流供应，造成系统不稳定的情况。 补充：相比门禁而言，视频系统的功耗比较大，而且并不影响直接的开关门，所以在实际建设的时候对于断电后的电源供应，很多工程商选择断电后优先保证门禁的电源供应。目前有的电源产品已经具备了市电断电检测功能，断电后联动切断视频系统的电源供应，从而确保用尽可能小的蓄电池来确保门禁系统更长供电续航时间，实实在在的节约工程商在后备电池上的建设投资。   5、故障隔离，避免个别设备损坏而影响系统的全局稳定 因视频门禁报警系统硬件设备的多样性，势必会涉及到一个电源给多个设备进行统一供电，此时就要注意选购的电源应有多路输出端独立供电输出，并且要求电源能智能判断输出电流，这样可以解决电源集中一路供电或当电源某一路输出出现故障时不会影响其它路的供电输出，哪怕是一路电源输出直接短路了也不会影响到其他端口的输出。当然，电源也不会因为一个端口短路而被烧坏。   6. 宽电压适应范围，电源稳定输出 市电电压波动时常发生，或偏高、或偏低。因此电源必须具备适应宽范围内市电电压波动，并且输出的电压能稳定的在12V输出，避免市电电压的波动带来的不稳定供电，影响视频门禁报警系统的正常稳定运行。 笔者为了视频门禁项目有实地测试过众多电源品牌，其中有一家印象特别深刻，其市电适应范围可以达到AC85~265V，具体参数可参考http://www.shoonis.com/product_con.aspx?TypeId=77&Id=298   7、关于开关电源和线性电源的选择    在实际的项目运用中到底是选择开关电源还是选择线性电源，很多工程商朋友都无从下手，其实只要把握两点就可以了： ①　在南方炎热地区的项目，如果选择线性电源，建议不要将线性电源和其他设备放在同一个设备箱中，因为线性电源损耗大，本身发热很厉害，和其他设备在一个设备箱中，如果散热不及时很有可能会引起其他设备的运行不稳定。而如果线性电源配套专用的箱体的话，会带来一些成本上的增加。 ②　低成本的线性电源一般不带电池充放电管理功能，很容易引起蓄电池的损坏。     四、总结综述 综上，关于视频门禁项目电源的选择，纯属个人经验积累，希望能给到各工程商在产品选型时能提供参考，同时也欢迎广大工程商朋友能不吝赐教，补充更多的方法和技巧进来，以让我完善此文，为安防行业的整体进步尽献绵薄之力。 欢迎来函来电交流！ QQ:2632381285  电话：18002579605     第二部分  视频门禁系统视频联动的技术方案对比 视频门禁是在政府社会管理创新的背景下，基于人口管理尤其流动人口管理的一项新事物，其通过在流动人口聚集比较多的出租屋、农民房、老屋村、工厂、写字楼等的出入口安装具有视频联动功能的门禁系统，将所有进出人员的身份资料进行采集和管理，从而为政府的人口管理提供基础数据，达到高效和谐的管理效果。目前，全国各地对于视频门禁的建设已经初具规模，有进一步扩大之势。 视频门禁系统，顾名思义是带视频联动功能的门禁系统，视频门禁系统通过集成门禁和视频技术，在一个平台上实现门禁和视频的联动。门禁系统由原先的单一“管卡”逐步走向“管人”的时代，结合视频监控系统组成一道不可逾越的屏障，为门禁系统装上“眼睛”，加上了一层视觉保险。笔者通过对目前国内多个城市的视频门禁市场上的综合分析和了解，分别从实现原理，方案应用的优劣势来就目前视频门禁中的视频联动几个典型的技术方案来向各位进行交流。   一、硬联动 即采用门禁产品输出继电器干节点信号给模拟监控系统的矩阵报警输入模块和DVR的报警输入端，以实现对受控门点或相关部位的视频及图像抓拍和监视功能。这类整合方式因为简单直接，曾经有风靡了比较长的时间，不过随着安防市场新的需求在不断涌现，硬联动的方式在面向视频门禁市场这类相对要求比较高级的应用场合，其弊端越来越明显，比如： ①　需要布线，提高了成本。需要将门禁继电器输出的指令通过信号线接入到对应的DVR设备中，无形中给工程商带去了不小的成本投入，大大增加了人工成本和线材成本； ②　灵活性差，当系统需要改变联动的关联关系时需要重新调整线路。 ③　无法进行远程抓拍。距离太远，无法通过布线的方式来操作，意味着这种方式只能局限于小型规模的项目使用。  ④　受限于门禁控制器端口的数量，其联动的摄像头会收到相应的限制。     硬联动的方式在视频门禁项目中，只是极早期的时候有使用过，后面慢慢的淡出了视频门禁市场。   二、软联动（即协议联动） 通过SDK二次开发的方式，通过软件的方式将门禁系统和视频系统之间的协议打通，并完成门禁系统和视频系统之间的时间同步，门禁的硬件设备和视频系统的硬件设备之间不需要有直接的物理接线；当门禁控制器上传刷卡记录（或告警信息）至平台，平台会根据这条记录进行判断是否符合抓拍的条件；如果符合，则通过TCP/IP协议去视频系统中调取相应的视频片段和照片，并且会将视频和照片备份存储至抓拍软件所在的服务器中，所有抓拍的视频和照片可以直接关联各事件及报警的报表。可以直接从各类报表中关联查询抓拍的视频。从而提高各类视频和报警的现场复核的效率，提高系统的安全和便利性。因为视频和照片是属于备份存储，所以一般采用此种联动方式的系统，平台软件一般会加入磁盘自动清理功能，防止因为管理员因为疏于维护而引起抓拍服务器撑爆的情况。（即在磁盘存储爆满后，系统会自动告警，提醒操作员进行清理；如无人工清理时，系统会按照设置的规则，来对磁盘进行相应清理，释放存储空间。） 因为协议联动方式具备安全性和便利性共存的特点，目前主流的视频门禁应用的场合都是采用的此种联动方式，以深圳为例，该种联动方式作为公安技防部门写入了《视频门禁报警系统技术规范》中。伴随着规范的完善涌现了一批优秀的视频门禁生产厂家，其中比较有代表性的品牌有深圳的迈斯门禁www.ui-max.com等。 而协议联动因为其开放灵活的特点，目前也有多种实现方式，笔者今天主要就对几种典型的方式来进行介绍和对比。 1、根据联动的对象来分 项目 基于平台 基于硬件 结构   通过SDK协议开发，打通门禁平台与监控平台的通讯。 通过SDK协议开发，打通门禁平台与监控产品的通讯。      所谓联动的对象是指抓拍软件和视频系统中的联动部分，一种是基于抓拍软件和视频平台管理软件的，一种是基于抓拍软件和视频硬件如硬盘录像机的直接对接。  两者的结构区别可以参考下图。     以上两种结构的联动方式，主要的区别会体现在灵活性上以及对于平台的依耐性上，个人更倾向于采用用与硬件设备打通协议直接联动的方式，这样对于视频的管理和对于门禁的管理只需要基于一个平台即可，提高管理效率，而且在两个子设备的时间同步可以达到统一管理的目的，相对平台和平台的对接来说，也可以大大的降低两者系统的时间不同步带来的抓拍点误差。     值得补充的是，从技术的角度上来说，协议打通对于抓拍平台和视频系统硬件来说，也有两种方式，一种是视频抓拍平台提供封装的接口，各视频硬件（DVR）厂家来针对接口进行协议对接，一种是视频硬件（DVR）厂家提供接口开发包，由抓拍的软件的厂家来实现对接。这两种方式都是可行的，但是在大型的综合型应用中，笔者个人建议，协议对接的方式用前者的更佳。因为相对修改的工作量来说，由抓拍软件平台提供接口，视频硬件（DVR）厂家来完成协议对接来说效率会更高，而且在综合型的应用中，遇到可能一个系统中使用了多个DVR厂家的设备应用场合时，在平台方面实现尽可能少的协议修改对于稳定性来说是非常重要的。 2、因为平台结构而引起的抓拍规模的对比 根据系统能支持的规模来说，目前协议联动根据不同的项目规模也可以有两种不同的抓拍模式。一种是单机单服务器的抓拍系统，一种是能支持抓拍服务器集群管理的抓拍系统，两者的结构区别如下：  项目 单服务器 服务器集群 结构             单机单服务器的抓拍系统其系统所能支持的系统规模既会受到平台性能的影响，也会受制于抓拍系统所安装的PC硬件，一般来说，单机单服务器在视频门禁系统的应用场合会在相对比较小的场合中，如某个社区，某个城中村的应用，前文中提到的迈斯品牌作为这种类型的典型代表，虽然抓拍的性能可以做到非常优秀，100次抓拍/S，但是受制于该种结构所带来的单服务器硬件性能的局限，其目前系统支持的规模为10万人，2000个门点。      而支持抓拍服务器集群管理的视频门禁系统，因为其在实际的项目应用中，可以支持单平台中部署多台相同的抓拍服务器，所以其抓拍所支持的视频门禁系统理论是可以做到无限大的。因为系统可以随着抓拍规模的增加而同步的增加相应的抓拍服务器，而且在抓拍服务器之间还可以支持负载均衡和故障自动转移，也就是说在集群中的任何一台抓拍服务器即便是硬件宕机，其余的抓拍服务器可以自动的接管该台抓拍服务器的工作，从而保障了系统中的抓拍可靠性。这种抓拍结构的视频门禁系统主要是针对目前基于城市联网的人口及流动人口管理的大型系统来应用的。目前能实现的厂家并不多，比较有代表性的有SHOONIS品牌，具体可以到：www.shoonis.com了解更多信息。SHOONIS品牌的视频门禁系统单平台的容量规模设计是50万个门禁点，1000万持卡人的联动抓拍。   以上列举的仅仅是面向视频门禁专项市场的联动方案对比，如各位读者在其他行业的应用会有更创新的方式，欢迎多多交流。 视频门禁市场提出的新型管理要求，正在快速的促进传统安防市场的技术革新，安防市场开始由最初的视频、门禁、防盗报警三类泾渭分明的市场结构慢慢变成了视频门禁报警系统综合应用的新市场局面。作为在安防行业浸淫多年的一个到现在算是略懂的安防行业从业者，看到国内的安防市场能有如此蓬勃的发展，本人甚感欣慰，也希望通过此文认识更多的安防精英，一起来交流技术和市场的心得。  欢迎来函来电交流！ QQ:2632381285  电话：18002579605                                                                            已做版权登记，允许转载，修改必究！

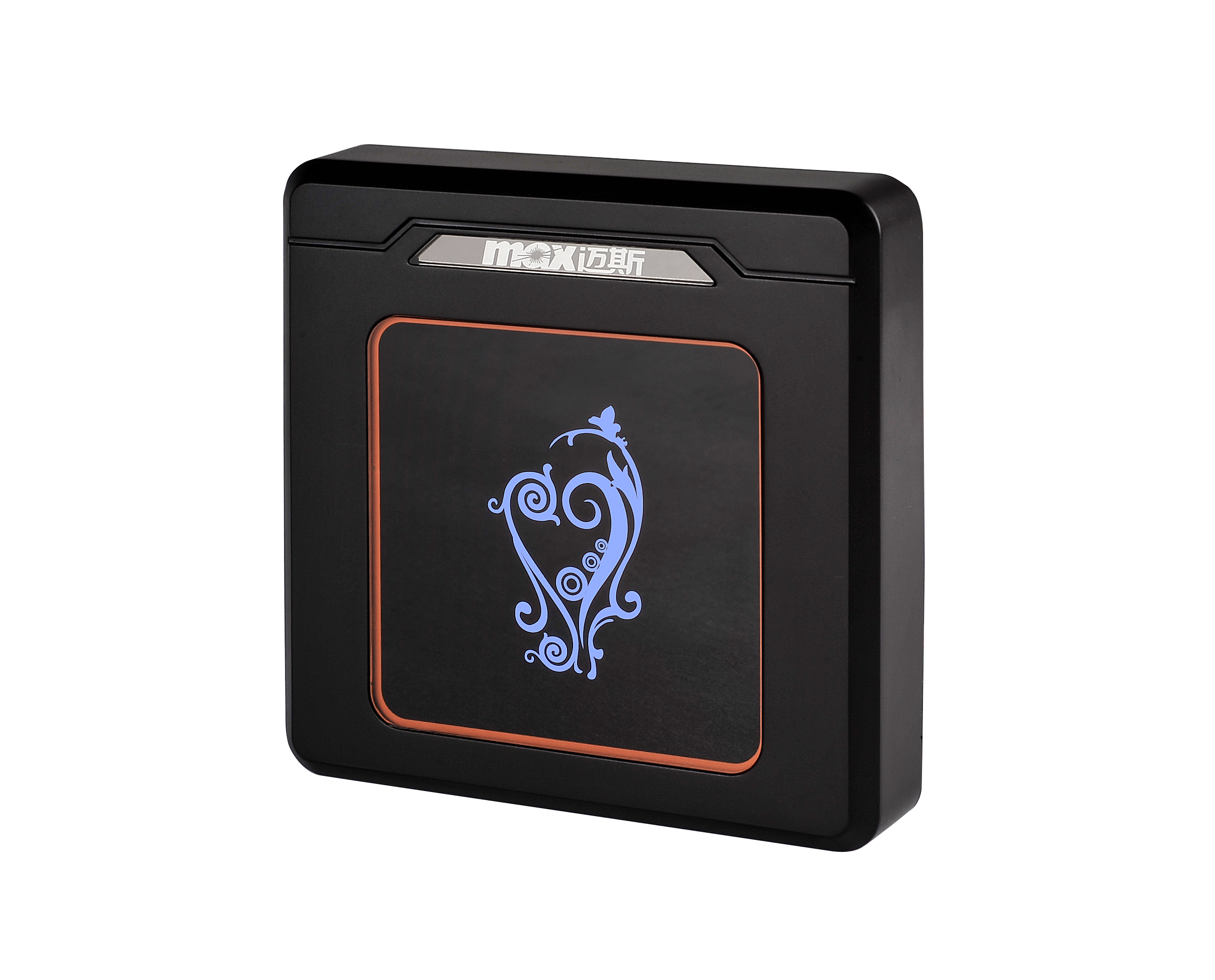

小读头里的大智慧                                                                   —门禁读卡器选型指南    门禁读卡器，一般简称“门禁读头”或者“读头”。作为门禁系统中的一个很重要的组成部分，其重要程度不亚于门禁控制器。不过可能因为其相对于控制器来说价格比重比较小，很多工程商朋友在读卡器的选型上不够重视，存在一定的随意性，加上国内现在读卡器市场鱼龙混珠，良莠不齐，在实际的项目中 ，因为读卡器选型不当而给工程商带来困扰的情况比比皆是。   那么，如何在项目中选择最合适的门禁读卡器呢？笔者总结多年的门禁行业产品选型经验，对于在读卡器选择中的一些重要性能和参数进行阐述，以给到广大工程商朋友参考，在项目中少走弯路，同时也欢迎广大行业内的朋友针对此文批评指正，不断规范行业品质，提升国内门禁产业的竞争力。   首先我想向大家介绍下读卡器的分类，因为门禁读卡器是没有国标标准的，所以分类方法现在一直也没有得到统一，总结起来，主要有以下几种分类方式：   1、根据读卡类型分：传统的在门禁中用的卡片主要有EM(ID)卡，MF1(IC)卡，对应的就是我们通常称呼的ID读卡器和IC读卡器。不过近年来，随着MF1(IC)卡被破解的风波以及社会应用中RFID技术的不断进步。越来越多的卡片类型投入到门禁的应用中，如：CPU卡，二代身份证，手机RF-SIM卡，以及各类城市公交卡，市民卡，居住证等。对应的也就用识读这些卡片的读卡器。那么在项目中，如何来针对这些分类来选择合适的产品呢？以下，笔者就通过分析这类卡片在门禁应用中的本质区别来进行剖析。 Ø 从安全性的要求来选择：目前来说，门禁读卡器的应用EM卡，MF1卡，二代身份证、RF-SIM卡、公交卡、市民卡、居住证等等读的一般都是序列号。理论上来说安全级别都是一样的。不过身份证等一般不会被转借，从性质上来说复制身份证是很严重的事情，所以用身份证刷卡是相对比较安全的了。而真正的要从技术上来防止卡片被复制的，目前最安全的应该属CPU卡了，CPU卡因为卡片中自带CPU芯片，每一张卡的内容都可以私有加密，破解的难度非常大。目前很多政府机要项目中要求“国密算法认证”的卡片和读卡器就是说的CPU卡和CPU读头了了。不过CPU卡的成本是普通ID,IC卡的N倍，在核算成本的时候千万要注意。   迈斯品牌国密认证证书     Ø 从用卡的便利性来选择：目前因为RFID的技术飞速发展，很多用户已经被各种各样的卡所包围了，对于用户来讲，如果能用一张卡来搞定所有系统的应用的话，便利性是非常具有吸引力的。一般来说，在一卡通的应用中，如果有消费部分的应用的话，在门禁的读头上选IC会比较方便。因为消费部分目前很多卡片都还是用的IC卡。这样就方便了一卡通应用了。另外就是对于社会化的应用来说，一些不方便大规模重新发卡的项目，在选读卡器的时候就要尽量的选用能识读二代身份证、居住证的门禁读卡器，这样就确保大部分人都能用身上现有的证件来作为门禁读卡用。笔者有了解到深圳的迈斯品牌读卡器有一款是多模的门禁读卡器，一个读卡器可以识别二代身份证、深圳居住证、IC卡、深圳通、手机RF-SIM卡等等多种卡片。迈斯多模读卡器目前在各地关于流动人口管理的视频门禁项目中是作为必选的读卡器类型，主要的就是发卡便利。     2、根据通讯方式分：读卡器的通讯方式主要是指的读卡器和控制器之间的通讯。一般分为WIEGAND和RS485两种。   我们先来说介绍WIEGAND通讯的，目前大部分的门禁通讯类型都是WIEGANGD（以下简写为WG）。WG通讯又分为WG26,WG34，WG66等，他们的区别在于在识读卡号的位数长短（WG66比WG34长，WG34比WG26的长），识读的卡号越长，所传上来的卡号重号的可能性越小。   行业里面一般以WG26和WG34的读卡器比较多，同时还有就是读卡器的通讯还需要对应的控制器来对应，就是说如果是WG34的读头，控制器的读卡器接口也必须要能支持WG34的接入。我的建议是门禁读卡器和门禁控制器尽量采用同一厂家生产的，而WG34的读头一般的项目就不用担心重号的出现了。WG66的读头主要在面向超大型的项目来说，比如面向全国应用的二代身份证的读卡应用，面向全国的银行卡的读卡应用（要求读出银行卡的18位卡号）。目前国内能读WG66的厂家不多，笔者之前有了解到迈斯就有推出WG66的控制器，如果有这类需求，建议可以详细了解：  RS485通讯相对WG通讯来说，一是传输距离远（1200米），另一个就是能用较少的线来传多种不同的信号，四根线（电源+，电源—，485+,485—）可以传卡号，传防拆、防撬信号，并能从控制器反馈信息来控制LED(灯)和BEEP(蜂鸣器)等。一般来说，485读头在部署于在线巡更的场合中（这种场合只需读卡，不需要控制锁等附件），其通讯距离非常有优势。 特别提醒：因为RS485通讯是带协议的，所以选型的时候一般建议读头和控制器出产于同一个厂家，如果是不同的厂家会涉及到485协议对接的问题。     3、根据外观及材质分：尺寸（大，中，小），材质（金属，塑料）。       之所以会要作这样的分类，主要是我们在实际的项目中，除了功能性的需求，很多用户对于门禁读卡器会有外观上的要求，因为大部分的用户本身对门禁技术了解得不深，在满足基础需求的情况下，用户更加关注是每天都要见到的读卡器，说白了就是它的外观以及质感。从读卡器读卡的工作原理上说，一般门禁读卡器对于金属的屏蔽是非常敏感的，所以大部分的读卡器都是做成塑料外壳。但是塑料的材质在一些高端场合及特种场合（如监狱）就很难符合客户的要求了。现在监狱的项目一般都要求门禁读卡器采用金属材质生产，防止暴力拆卸读头。      另外，读卡器的尺寸主要是根据现场的安装条件来定，尤其是涉及到玻璃墙的安装，通常这种情况下用来安装读卡器的位置会很窄，选型的时候要特别注意。      而对于不同的装修风格，以及不同的应用场合如何来快速的提供用户满意的读卡器呢？笔中有了解迈斯所生产的个性化门禁读卡器在推广的过程中非常受甲方欢迎，该读卡器有多种尺寸外观，材质也分为塑料的和金属的两款。针对不同的项目、不同的应用场合，读卡器上的图案、颜色以及工艺均可以快速地实现个性化的定制，足以称得上是“用做工艺品的理念来做读卡器”。具体可以到下面的链接了解相关详细信息  迈斯个性化读卡器款式 迈斯个性化读卡器款式 迈斯个性化读卡器款式 迈斯专模读卡器款式     4、针对产品可靠性的分类：此分类属笔者根据自己多年的行业经验总结出的一类分类方式。我认为目前市面的读卡器可以分为：高可靠门禁读卡器，一般的门禁读卡器。之所以这样来分主要是现在市面上的门禁读卡器的可靠性差异太大，最便宜的门禁读卡器三五十块钱就能买到，高端的门禁读卡器上千块一个的也有，都是刷卡开门，为什么差异就这么大呢？笔者以为，之所以门禁读卡器市场出现这样的局面，除了品牌定位的差异外，可靠性是他们等级的分水岭。   门禁读卡器的可靠性主要体现在如下方面：   Ø 端口保护：因为读卡器在安装的时候会要涉及接线（电源线、信号线等少则4~6根，多则上十根），在施工的过程中，接错线是在所难免的，如果对于端口没有作保护的，造成读卡器损坏，会给工程商带来很多麻烦，所以选择产品一定要选择具有端口保护功能的门禁读卡器，具体的辨别方法就是在12V的情况下进行电源线的反接，错接，电源和信号线短路等等试验，如果能持续30分钟以上的反接、错接，设备读卡器没有被损坏，那么质量就尚可了。   Ø 宽电压设计（驱动能力）：主要是考虑读卡器在比较长距离的布线的时候，要考虑电源的压降的问题，如果没有作宽电压的设计，很有可能在实际的项目中（如读卡器距离控制器100米），读卡器不能正常工作了。一般来说，读卡器能在7~30V的电压情况下正常工作，其电压的适应范围就比较完善了。测试的方法也很简单，直接用可调电源接读卡器的电源线来测试即可。或者是直接用100米的网线来连接读头和控制器，看是否能正常工作。   Ø 抗干扰性：主要是指有一些场合，读卡器不可避免的要安装在金属物的表面（铁门、不锈钢门），还有一种就是进出刷卡的情况，为了安装的美观，进出的读头需要“背靠背”的安装。如果是抗干扰性不强的产品，在金属物表面安装的时候，读卡距离会明显减少，甚至不读卡。而“背靠背”安装的产品如果抗干扰性不强的话，很有可能进门的时候刷卡，出门读卡器都感应到了。这样使用很不方便了。对于抗干扰性的判断方法很简单，就是在选用读卡器的时候，找一块铁板，将读卡器贴在铁板上面，看读卡距离是否有变化，建议选IC的读头测试。（IC读卡距离距离一般是3~5CM）。另一种就是接两个读卡器，将两个读卡器并排放置距离不超过5CM，然后分别对读卡器进行刷卡，看是否“串号”的情况。     5、关于门禁读卡器是否灌胶及高低温性能。 灌胶对于读卡器的防潮及防破坏是很有好处，一般选择门禁读卡器来说建议选择灌胶处理的。不过要灌胶，就意味着对于电路的设计和产品的可靠性提出更高的要求。一个是读卡器设计的功耗不能太高，功耗高了，灌胶不利于散热。另外一个就是对于灌胶的工艺也是有要求的。在实际的项目中，读卡器不可避免的要安装在市外，除了要防水，高低稳的适应范围比较很宽。因为白天有可能阳光会暴晒得到，加上全国南北地域的环境差异，许多地方昼夜的温差也会很大。具体读卡器选型的原则是优先选择灌胶的门禁读卡器，而在灌胶的读头选择的过程中，需要加入一个对于高低温的测试。一般来说温度适应范围在-40摄氏度度~85摄氏度的门禁读卡器可以满足绝大部分场合的应用了。具体测试方法可以借助一些低温箱和高温箱来测试。迈斯品牌的高可靠性及高低温测试方法可以参考链接：    6、关于防拆、防撬。 一般WG输出的读头是不做防拆防撬功能，不过在有些应用场合又需要做这个功能。有一种做法是直接在读头上加“侦测开关”然后引信号线出来，这样的做法比较简单，不过需要考虑控制器上面是否有防拆防撬的信号接口。另一种方案是直接通过WG信号判断，其在门禁读卡器的WG输出加入组个心跳信号来判断读卡器和控制器的连接是否正常，这种方式是不需要加线的，连接也更方便，笔者比较推荐。     以上是笔者根据自己在门禁行业多年的从业经验尽可能详细地做了一些总结，主要是为了帮助工程商朋友在选型的时候能够目标准确。总的来说，在目前读卡器的品质良莠不齐的市场状态中，一分钱是对应一分货的，贵的读卡器不一定代表着高品质，这类产品的选择是需要经过有方法的测试的。但是另一方面，我们要很明确，高品质的产品在选材及工艺上都是有讲究的，生产成本自然而然的就要高很多，三五十块钱要做出可靠的产品来，成本都是不够的。以上，纯属个人见解，欢迎广大行业内的朋友批评指正。    欢迎来函来电交流！ QQ:2632381285  电话：18002579605    联系人：杜伟

视频门禁选型中关于性能参数的注意事项   一、视频门禁的背景 视频门禁，又名“出租屋视频门禁报警系统”最早是深圳市为了实现对于流动人口的高效管理而提出的管理概念。其通过在流动人口聚集的出租屋、农民房、老屋村的出入口安装带有视频联动功能的门禁系统，来有效的解决传统的流动人口管理中面临的人员信息登记难、出租屋治安管理难、流动人口数据汇总难、流动人口轨迹动向分析难的问题。 在视频门禁项目上，深圳作为门禁厂家的汇聚中心，品牌之多可谓百家争鸣，但三年下来，如今真正还在视频门禁舞台的厂家已是凤毛麟角。视频门禁这一项目真正造就了一批强有力的本土门禁品牌,例如迈斯门禁等。而真正影响着众多参与竞争的品牌生存状况的，正是各厂家所提供的产品及系统在功能和性能上所具备的竞争力。就此，笔者将在后文中针对视频门禁系统中的性能参数做一些重点论述，以便广大工程商和集成商选型。 迈斯视频门禁系统解决方案：  二、为什么视频门禁系统的性能如此重要 按理来说，国内广大的门禁厂家也都是经历过历史沉淀的，而在视频门禁项目上，市场逐步淘汰过后生存下来的厂家却很少。究其原因，产品在投入使用后的表现是尤为重要的一个因素。很多厂家的产品只是满足了项目的基本功能需求便投入市场，却忽视了投入使用后系统能否应对大规模项目的实际应用带来的巨大压力。 国内一般的门禁厂家因为缺乏实战、没有大型项目应用的经验，一般国产门禁品牌无法得知大型项目对门禁系统的性能要求。而视频门禁项目虽然是应用在城中村、出租屋这些环境恶劣的低端场合，但是它的前端门点一般比较集中，管理的数量也是庞大的，不亚于一个大型的门禁项目的规模。视频门禁项目以村为单位，小一点的村子有几十栋上百栋，大一点的有三四百栋甚至超过五百栋，所以一般门禁品牌在这类项目应用上，碰到稍微大一点的村子，平台一投入使用就会发现许许多多力不从心的地方，例如：平台操作不流畅甚至经常卡死、无法正常抓拍视频甚至抓拍工作站根本不能启动、报警不及时、管理人员太多平台容量根本不能达到要求等等。也正是因为这些使用上存在的缺陷，而又缺乏应对这些对性能要求较高的项目的实际应用经验，许多门禁厂家不得不退出这一庞大的市场。 迈斯门禁关于视频门禁施工的温馨提示：                          三、视频门禁   高性能的体现 迈斯出租屋视频门禁性能指标：  1.大容量 视频门禁通常以村为单位进行出租屋门禁系统的建设，小一点的村有几十栋、上百栋楼，比较大的村可能超过500栋甚至接近上千栋楼，按每栋楼50-100人计算，一个村可能将会有近十万人口。而以村为单位进行系统建设是视频门禁必须满足的基本要求，要把整个村的所有楼的门禁系统建设在一个平台软件上，这就对平台软件以及硬件设备提出了比较高的性能要求，所以视频门禁系统的平台设计容量要求可以达到2000栋楼、10万人口。 2.刷卡快速响应 视频门禁系统中管理的人口众多，而控制器都是脱机存储其所在的出入口的所有人员及权限，对于大型的出租屋小区入口（比如深圳罗湖区的大围合），可能一个控制器内脱机存储有近十万人，要求控制器在脱机存储十万人的情况下依然可以实现快速刷卡开门（刷卡响应时间＜0.2秒），不影响人员正常出入（尤其是上下班高峰期）。   3.数据实时双向主动传输 数据实时双向主动传输是视频门禁系统高性能得以实现的基本因素，在网络通畅时，平台及前端的数据要求双向实时传输；网络中断时，数据会在网络恢复通畅后主动完成发送。 Ø 自动同步下载：视频门禁项目上需要管理的设备量大、人口多，为了提高平台操作管理的便利性，要求系统内所有的设备参数设置、人员资料等可以实时自动同步下载到前端控制器，当管理人员在平台软件上对门点控制器的参数设置做了修改，或者在控制器所在楼栋新增加一个人口等操作，无需手动同步数据便可自动下载到前端控制器，减少不必要的复杂操作，同时也提高了系统的便利性，避免了因操作疏忽引起的人员无法正常刷卡开门的情况。 Ø 实时主动上传：前端产生的事件及告警信息等关系到整个系统的安全性，所以视频门禁项目上要求所有的事件及告警能够实时上传到平台，以便管理中心及时采取应对措施。网络通畅时，当前端发生的告警后，告警信息要求在2秒内可以上传到平台并显示在平台软件的操作界面上。   4.高效的视频联动抓拍 出租屋居住的人口大部分为来深工作者，早晚都会有一个上下班的高峰时期。以一千栋楼10万人为例，在早上一小时的高峰期进行刷卡开门和抓拍的数量将达到7万次到8万次（排除部分老人和小孩数量），平均每秒的刷卡和抓拍数量为19.4次到22.2次，最高峰将会达到每秒48次左右。为应对这些实际数据的压力，所以系统必须满足在10万人信息量下至少持续3小时的每秒48次刷卡和抓拍（抓拍视频+抓拍相片），系统保持不会瘫痪；抓拍相片的显示不能有明显的延迟感（不超过1秒）；刷卡开门时间小于0.2秒。并且在高峰期的平台操作要能非常流畅。   5.多个工作站同时登陆 视频门禁项目涉及到的管理单位较多，街道办、村委、租赁办和派出所都需要进行各自所需要的业务操作，为方便各职能终端行使各自的职权对系统进行相应的管理，尤其是在发卡的高峰期，要能支持多个发卡终端同时对系统进行发卡操作。一般来说，系统能提供10个以上的终端同时登录并对系统进行操作就可以满足系统的要求了。   四、如何选择高性能的产品   每个厂家的门禁品牌都有着各自的产品参数介绍和优势介绍，那我们如何去甄别这些信息的真假虚实并判断它是否具有高性能呢？而且诸多高性能的体现并非都能从参数介绍上来判断，所以针对产品的性能进行实际测试无疑是最有效的辨别方法。另外一个就是实际考察看是否有规模使用的成功案例。 据笔者了解，深圳的“迈斯”品牌便可以针对自身产品的各项性能指标提供实测环境和数据以供工程商朋友检验。下面笔者也会根据经验提供一些高性能产品选型的方法。 Ø 大容量：关于容量这块，我们可以通过模拟一个十万人的数据库导入门禁系统平台，然后将这些人员数据导入到控制器中，如果控制器能够在半小时内完成所有十万人数据，那么该品牌的产品是可以满足视频门禁系统大容量的要求的。 Ø 刷卡快速响应：在导入十万人数据的控制器上通过刷卡开门时间即可判断，一般要求做到刷卡即时开门即可。 Ø 数据实时主动双向传输：在平台新录入一个人员并授权，无需手动下载人员即可刷卡开门，说明平台数据可实现主动下载；前端控制器掉线后恢复网络，通过平台查看掉线时间段内的告警是否完整上传可以判断前端数据是否能够实现主动上传。关于告警实时性这块可以通过模拟报警，查看平台反应速度来判断性能如何。 Ø 高效的视频联动抓拍：可以搭建一个性能演示箱，将一个测试用读卡器（1秒读3次卡）同时接到16个门上，设置平台刷卡自动抓拍。这样每秒刷卡将有48次抓拍记录产生，持续半小时，查看平台是否能够完成实时视频抓拍，同时在平台软件下进行发卡授权及资料登记等操作，看平台是否能操作流畅。 Ø 多个工作站同时登陆：可以采用多个电脑（十台左右）安装门禁系统的工作站软件，同时访问一台指定的服务器，看看是否所有的工作站都能够同时登陆并对软件进行相应操作来判断软件的性能如何。   迈斯视频门禁控制器（单/双门）   迈斯视频门禁读卡器   迈斯视频门禁主控（4门/8门）       迈斯视频门禁分控     以上就是本人对于出租屋视频门禁系统高性能要求所提的一点个人浅见，还希望能给广大工程商、集成商朋友的视频门禁系统选型带来参考价值，笔者也希望能通过此文认识更多的熟悉视频门禁系统建设的专业人士，大家相互学习、共同进步，祝大家生意兴隆，财源广进。   欢迎来函来电交流！ QQ:2632381285  电话：18002579605   联系人：杜伟

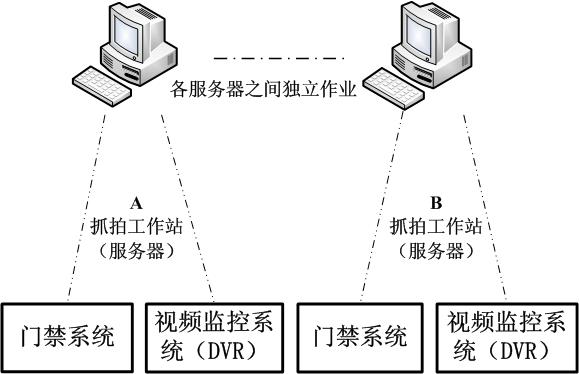

论视频门禁视频联动方案选型    视频门禁系统视频联动的技术方案对比   视频门禁是在政府社会管理创新的背景下，基于人口管理尤其流动人口管理的一项新事物，其通过在流动人口聚集比较多的出租屋、农民房、老屋村、工厂、写字楼等的出入口安装具有视频联动功能的门禁系统，将所有进出人员的身份资料进行采集和管理，从而为政府的人口管理提供基础数据，达到高效和谐的管理效果。目前，全国各地对于视频门禁的建设已经初具规模，有进一步扩大之势。 视频门禁系统，顾名思义是带视频联动功能的门禁系统，视频门禁系统通过集成门禁和视频技术，在一个平台上实现门禁和视频的联动。门禁系统由原先的单一“管卡”逐步走向“管人”的时代，结合视频监控系统组成一道不可逾越的屏障，为门禁系统装上“眼睛”，加上了一层视觉保险。笔者通过对目前国内多个城市的视频门禁市场上的综合分析和了解，分别从实现原理，方案应用的优劣势来就目前视频门禁中的视频联动几个典型的技术方案来向各位进行交流。 一、硬联动 即采用门禁产品输出继电器干节点信号给模拟监控系统的矩阵报警输入模块和DVR的报警输入端，以实现对受控门点或相关部位的视频及图像抓拍和监视功能。这类整合方式因为简单直接，曾经有风靡了比较长的时间，不过随着安防市场新的需求在不断涌现，硬联动的方式在面向视频门禁市场这类相对要求比较高级的应用场合，其弊端越来越明显，比如： Ø 需要布线，提高了成本。需要将门禁继电器输出的指令通过信号线接入到对应的DVR设备中，无形中给工程商带去了不小的成本投入，大大增加了人工成本和线材成本； Ø 灵活性差，当系统需要改变联动的关联关系时需要重新调整线路。 Ø 无法进行远程抓拍。距离太远，无法通过布线的方式来操作，意味着这种方式只能局限于小型规模的项目使用。  Ø 受限于门禁控制器端口的数量，其联动的摄像头会收到相应的限制。 Ø 硬联动的方式在视频门禁项目中，只是极早期的时候有使用过，后面慢慢的淡出了视频门禁市场。   二、软联动（即协议联动） 通过SDK二次开发的方式，通过软件的方式将门禁系统和视频系统之间的协议打通，并完成门禁系统和视频系统之间的时间同步，门禁的硬件设备和视频系统的硬件设备之间不需要有直接的物理接线；当门禁控制器上传刷卡记录（或告警信息）至平台，平台会根据这条记录进行判断是否符合抓拍的条件；如果符合，则通过TCP/IP协议去视频系统中调取相应的视频片段和照片，并且会将视频和照片备份存储至抓拍软件所在的服务器中，所有抓拍的视频和照片可以直接关联各事件及报警的报表。可以直接从各类报表中关联查询抓拍的视频。从而提高各类视频和报警的现场复核的效率，提高系统的安全和便利性。因为视频和照片是属于备份存储，所以一般采用此种联动方式的系统，平台软件一般会加入磁盘自动清理功能，防止因为管理员因为疏于维护而引起抓拍服务器撑爆的情况。（即在磁盘存储爆满后，系统会自动告警，提醒操作员进行清理；如无人工清理时，系统会按照设置的规则，来对磁盘进行相应清理，释放存储空间。） 因为协议联动方式具备安全性和便利性共存的特点，目前主流的视频门禁应用的场合都是采用的此种联动方式，以深圳为例，该种联动方式作为公安技防部门写入了《视频门禁报警系统技术规范》中。伴随着规范的完善涌现了一批优秀的视频门禁生产厂家，其中比较有代表性的品牌有深圳的迈斯门禁www.ui-max.com等。 而协议联动因为其开放灵活的特点，目前也有多种实现方式，笔者今天主要就对几种典型的方式来进行介绍和对比。   1、根据联动的对象来分 项目 基于平台 基于硬件 结构   通过SDK协议开发，打通门禁平台与监控平台的通讯。 通过SDK协议开发，打通门禁平台与监控产品的通讯。 所谓联动的对象是指抓拍软件和视频系统中的联动部分，一种是基于抓拍软件和视频平台管理软件的，一种是基于抓拍软件和视频硬件如硬盘录像机的直接对接。两者的结构区别可以参考下图。 以上两种结构的联动方式，主要的区别会体现在灵活性上以及对于平台的依耐性上，个人更倾向于采用用与硬件设备打通协议直接联动的方式，这样对于视频的管理和对于门禁的管理只需要基于一个平台即可，提高管理效率，而且在两个子设备的时间同步可以达到统一管理的目的，相对平台和平台的对接来说，也可以大大的降低两者系统的时间不同步带来的抓拍点误差。 值得补充的是，从技术的角度上来说，协议打通对于抓拍平台和视频系统硬件来说，也有两种方式，一种是视频抓拍平台提供封装的接口，各视频硬件（DVR）厂家来针对接口进行协议对接，一种是视频硬件（DVR）厂家提供接口开发包，由抓拍的软件的厂家来实现对接。这两种方式都是可行的，但是在大型的综合型应用中，笔者个人建议，协议对接的方式用前者的更佳。因为相对修改的工作量来说，由抓拍软件平台提供接口，视频硬件（DVR）厂家来完成协议对接来说效率会更高，而且在综合型的应用中，遇到可能一个系统中使用了多个DVR厂家的设备应用场合时，在平台方面实现尽可能少的协议修改对于稳定性来说是非常重要的。 2、因为平台结构而引起的抓拍规模的对比 根据系统能支持的规模来说，目前协议联动根据不同的项目规模也可以有两种不同的抓拍模式。一种是单机单服务器的抓拍系统，一种是能支持抓拍服务器集群管理的抓拍系统，两者的结构区别如下：  项目 单服务器 服务器集群 结构   单机单服务器的抓拍系统其系统所能支持的系统规模既会受到平台性能的影响，也会受制于抓拍系统所安装的PC硬件，一般来说，单机单服务器在视频门禁系统的应用场合会在相对比较小的场合中，如某个社区，某个城中村的应用，前文中提到的迈斯品牌作为这种类型的典型代表，虽然抓拍的性能可以做到非常优秀，100次抓拍/S，但是受制于该种结构所带来的单服务器硬件性能的局限，其目前系统支持的规模为10万人，2000个门点。 视频门禁性能指标：http://www.ui-max.com/news_detail.aspx?id=59  而支持抓拍服务器集群管理的视频门禁系统，因为其在实际的项目应用中，可以支持单平台中部署多台相同的抓拍服务器，所以其抓拍所支持的视频门禁系统理论是可以做到无限大的。因为系统可以随着抓拍规模的增加而同步的增加相应的抓拍服务器，而且在抓拍服务器之间还可以支持负载均衡和故障自动转移，也就是说在集群中的任何一台抓拍服务器即便是硬件宕机，其余的抓拍服务器可以自动的接管该台抓拍服务器的工作，从而保障了系统中的抓拍可靠性。这种抓拍结构的视频门禁系统主要是针对目前基于城市联网的人口及流动人口管理的大型系统来应用的。目前能实现的厂家并不多，比较有代表性的有SHOONIS品牌，具体可以到：www.shoonis.com了解更多信息。SHOONIS品牌的视频门禁系统单平台的容量规模设计是50万个门禁点，1000万持卡人的联动抓拍。   以上列举的仅仅是面向视频门禁专项市场的联动方案对比，如各位读者在其他行业的应用会有更创新的方式，欢迎多多交流。 视频门禁市场提出的新型管理要求，正在快速的促进传统安防市场的技术革新，安防市场开始由最初的视频、门禁、防盗报警三类泾渭分明的市场结构慢慢变成了视频门禁报警系统综合应用的新市场局面。作为在安防行业浸淫多年的一个到现在算是略懂的安防行业从业者，看到国内的安防市场能有如此蓬勃的发展，本人甚感欣慰，也希望通过此文认识更多的安防精英，一起来交流技术和市场的心得。  欢迎来函来电交流！ QQ:2632381285  电话：18002579605    联系人：杜伟

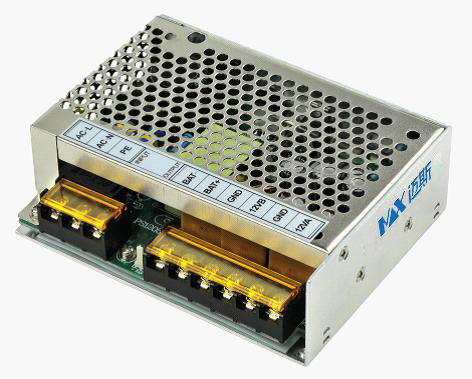

论视频门禁电源产品选型   视频门禁电源选择应注意的几个问题 一、视频门禁报警系统简介 视频门禁项目伴随着社会管理创新的进步，对于人口尤其是流动人口的管理起到不可替代的作用，目前全国各地对于视频门禁的建设都在如火如荼的进行，已经在安防行业中形成了一种新的市场力量。为了适应市场的需求，目前无论是门禁系统的供应商、还是视频系统的供应商，包括配套的光端机、电源等等的供应商都在根据视频门禁市场的特定需求在优化自己的产品方案以使自己的能在市场竞争中能更具有竞争力。 本文主要是针对视频门禁应用场合的特点，结合自己的实际视频门禁工程经验，分享在实际的项目选型中，对于视频门禁电源的选择应该注意的几个问题。 二、视频门禁电源选择的重要性 毫无疑问，电源是保障整个视频门禁系统稳定运行的基础，对于电源选择的好坏可以直接决定到工程商在实施此项目的时候是否能赚取到尽可能多的利润，同时从电源的选择上面也可以反映出工程商本身对于工程质量的把控能力。 很遗憾，笔者在调研整个视频门禁的宏观市场的时候发现，90%以上的系统故障是因为电源的选择不当引起的，有些故障可能已经影响到了该项目的顺利推广。综合看来，因为电源而引发的故障主要表现在如下几个方面： Ø 使用一段时间后，出现供电不足的故障现象。 Ø 雷雨天之后，出现规模性电源故障。 Ø 天气炎热和寒冷出现电源故障。 Ø 蓄电池经常坏，也没有起到断电维持系统正常运行的能力。 Ø 线路短路导致电源被烧坏。 Ø 用电高峰期，出现电源供电不足问题。   三、电源在视频门禁报警系统的应用及选择 1. 测量电源实际输出功率 视频门禁报警系统中涉及到要供电的设备非常繁多，为保证各设备都能正常稳定运行，电源需要有足够的电量给各设备供电。选购电源时，要特别注意电源的标称值，而且对于实际参数最好实地进行测试，因为市面上有一些价格低廉的门禁电源在实际应用中往往达不到标称值，严重影响了视频门禁报警系统的正常稳定运行。建议选购电源时选择技术参数达标、质量可靠、信誉好、适用于视频门禁报警系统的电源厂家。目前有些视频门禁的厂家，电源是搭配和控制器一起销售的，通常来说这类厂家对于电源选择是考虑了项目的实际应用情况的，对于系统整体的质量也有更好的保障，如迈斯品牌针对视频门禁就有专用的电源。 测试电源输出功率的简易方法：给电源加上跟电源输出功率相应的负载（如水泥电阻），运行48小时以上，用万用表测量电源的实际输出电压和电流，并与标称值进行对比，以检测加负载后输出的电压是否稳定？发热量是否正常？有条件的最好能实地安装试运行。   2. 有效的防雷保护 因视频门禁报警系统项目的特殊性，安装环境恶劣（农民房、出租房、老屋村、城中村），室外线路交织，极易引雷，而且电源所连通的线路不可避免的要出现在室外，所以要求电源对于防雷应该要有极强的有效保护措施。 产品是否有防雷保护的判断： ①　目测电源上是否有保护电路的设计。（此方法适合对电路硬件有研究人士）。 ②　了解厂家在防雷的技术上面是否有技术的积累，如产品可靠性的实际演示。相关产品的防雷检测报告等等。 笔者有了解过一个厂家为了证明产品的可靠性，可以现场模拟雷击来直观的展现产品的可靠性，这种方法值得推广。迈斯防雷测试视频：   3. 宽温度适应范围    目前视频门禁的安装，最南的深圳以炎热著称，最北的乌鲁木齐以寒冷著称。如果产品对于高低温没有宽的适应范围的话，系统的可靠性是没有办法保障的，尤其是电源部分，所以选择产品的时候应该根据自己的安装环境来进行选择。     一般来说，温度适应范围在-40度~85度之内，就可以满足要求了。 具体的测试方法可以要求厂家配合提供，或者在质保上能在合同条款明确以保证自己的合法权益。迈斯高温测试：  4. 对后备电池智能充放电管理 因出租屋或小区的特殊环境，市电停电时有发生，而视频门禁尤其是中间的门禁是对老百姓的生活有直接联系的，要求任何时候都要能正常运行，所以一般各地建设视频门禁的规范中对于后备电池的续航时间都会提具体要求，一般要求断电后能维持系统正常运行4~6小时以上，电源具备充放电管理功能。 电源的充放电管理功能，主要是避免蓄电池过充而损坏蓄电池，也不会因为过度放电后重新充电，出现因充电电流过大而拉低其他设备的电流供应，造成系统不稳定的情况。 补充：相比门禁而言，视频系统的功耗比较大，而且并不影响直接的开关门，所以在实际建设的时候对于断电后的电源供应，很多工程商选择断电后优先保证门禁的电源供应。目前有的电源产品已经具备了市电断电检测功能，断电后联动切断视频系统的电源供应，从而确保用尽可能小的蓄电池来确保门禁系统更长供电续航时间，实实在在的节约工程商在后备电池上的建设投资。   5、故障隔离，避免个别设备损坏而影响系统的全局稳定 因视频门禁报警系统硬件设备的多样性，势必会涉及到一个电源给多个设备进行统一供电，此时就要注意选购的电源应有多路输出端独立供电输出，并且要求电源能智能判断输出电流，这样可以解决电源集中一路供电或当电源某一路输出出现故障时不会影响其它路的供电输出，哪怕是一路电源输出直接短路了也不会影响到其他端口的输出。当然，电源也不会因为一个端口短路而被烧坏。   6. 宽电压适应范围，电源稳定输出 市电电压波动时常发生，或偏高、或偏低。因此电源必须具备适应宽范围内市电电压波动，并且输出的电压能稳定的在12V输出，避免市电电压的波动带来的不稳定供电，影响视频门禁报警系统的正常稳定运行。 笔者为了视频门禁项目有实地测试过众多电源品牌，其中有一家印象特别深刻，其市电适应范围可以达到AC85~265V，具体参数可参考：   7、关于开关电源和线性电源的选择    在实际的项目运用中到底是选择开关电源还是选择线性电源，很多工程商朋友都无从下手，其实只要把握两点就可以了： ①　在南方炎热地区的项目，如果选择线性电源，建议不要将线性电源和其他设备放在同一个设备箱中，因为线性电源损耗大，本身发热很厉害，和其他设备在一个设备箱中，如果散热不及时很有可能会引起其他设备的运行不稳定。而如果线性电源配套专用的箱体的话，会带来一些成本上的增加。 ②　低成本的线性电源一般不带电池充放电管理功能，很容易引起蓄电池的损坏。   四、总结综述 综上，关于视频门禁项目电源的选择，纯属个人经验积累，希望能给到各工程商在产品选型时能提供参考，同时也欢迎广大工程商朋友能不吝赐教，补充更多的方法和技巧进来，以让我完善此文，为安防行业的整体进步尽献绵薄之力。 欢迎来函来电交流！ QQ:2632381285  电话：18002579605     联系人：杜伟

论视频门禁系统的可靠性及选型技巧 一、视频门禁的背景 视频门禁，又名“出租屋视频门禁报警系统”最早是深圳市为了实现对于流动人口的高效管理而提出的管理概念。其通过在流动人口聚集的出租屋、农民房、老屋村的出入口安装带有视频联动功能的门禁系统，来有效的解决传统的流动人口管理中面临的人员信息登记难、出租屋治安管理难、流动人口数据汇总难、流动人口轨迹动向分析难的问题。 在市场发展的早期阶段，深圳作为门禁厂家的汇聚中心，品牌的选择可谓是百家争鸣，但是三年多下来，现在真正还在视频门禁市场舞台的厂家已经是凤毛麟角。经过笔者的广泛调研和深入考察，意外发现，决定着在视频门禁市场能否立足的关键竟然是老生常谈的可靠性问题。以下就是关于可靠性的一些重点论述。 二、为什么视频门禁的可靠性这么受关注 按理来说，国内广大的门禁厂家也都是经历过历史沉淀的，为什么在视频门禁这样的市场做得好的厂家却很少呢？究其原因，主要如下： 传统的门禁应用场合一般都是相对高端的场合，要么是政府机构，要么是高端写字楼，安装也绝大多数是在室内。太阳晒不到，雨水淋不着，甚至是空调“伺候”。而视频门禁的使用场合：人员进出频繁、室外安装、高温暴晒、低温侵袭、雷电干扰、潮湿、城中村电压不稳、读卡器要装在铁门上等等这些都颠覆了传统应用对于门禁系统的可靠性要求。 三、视频门禁高可靠性包含哪些方面，如何快速选择高可靠的产品？ 1、防雷 传统的门禁系统因为是室内安装，防雷一般在房屋建筑上就做了，防雷等级不需要太高。而视频门禁项目，很多时候是室外安装，布线时电源线、信号线、通讯线不可避免的要从室外走线。这样的线路是引雷的主要途径。所以，决定视频门禁系统可靠性的关键，首当其冲的就是防雷的性能。根据笔者粗略的估算，在深圳很多视频门禁项目做得不够成功，都是因为防雷性能不够引起的。实测下来，设备的防雷等级需要四级（4KV/2KA）以上才能符合标准。视频门禁中设备选型涉及到需要防雷性能的产品有：门禁控制器、电源、光端机、摄像头、硬盘录像机等。   选型测试方法： 对于用户来说，要直观的判断出某项产品是否有做防雷是有难度的，也缺乏专业的测试系统。笔者从实际情况出发提供几种简易但是有效的判断方法： Ø 我们可以参考迈斯门禁对于防雷的测试方法：用警用电棍直接电击设备的各类可能引雷进来的端口，电源端口、信号线端口、网络端口。如果一击即坏的产品，选择时就要慎重考虑了。 迈斯防雷测试视频： Ø 了解厂家是否有丰富的对产品防雷可靠性要求高的案例，最好是能到实地走访考察下，举例迈斯在深圳实地安装的村就覆盖了190多个，这样的产品肯定可靠。实地考察的方式看似麻烦，但是相比选择了一个错误的产品来说，还是值得去进行的。   2、防潮 防潮主要是针对南方地区的视频门禁项目，在南方呆过的人一定都对于墙上都在凝水的“回南天”印象深刻。很多家用电器如果保护不当，都容易受潮严重而被损坏。而视频门禁这样的项目中，因为管制的是人员的进出，如果对于设备的选型没有考虑到防潮性能的话，很容易影响到系统的稳定性，影响人员的进出。一般来说，视频门禁的防潮要注意两个方面，一是设备电路板要做防潮处理，另一方面就要是规范施工，对于线路的接头部分要用绝缘胶带捆扎严实。   选型测试方法： 最直接的方法的就是在设备运行的时候控制板上滴水看是否会影响设备的运行。 直接观看电路板是否有做防潮的处理效果，一般来说做了防潮处理的电路板看起来比没有做防潮处理的成色要亮很多，更重要的是防潮处理后，防氧化，防尘，防静电的效果也要好很多，整体的设备可靠性也提高了。 迈斯控制器防潮测试视频：  3、高低温 高底温影响到的设备也比较多：门禁、电源、光端机、硬盘录像机等，因为视频门禁是系统工程，任何一个部位不稳定都可能影响到系统的正常运行。目前视频门禁的市场，最南是深圳，最北是新疆乌鲁木齐。深圳的特点是温度高，新疆的特点是昼夜温差大，低温能低到零下30摄氏度以下。这样的环境使得在产品选型的时候必须充分的考虑产品的宽温度适应范围。目前一些工程商朋友在实际的项目应用中经常出现的设备时好时坏，上午好，下午坏的情况，通常都是因为温度变化而对系统造成的影响。笔者以为，在视频门禁这样的项目中，一定要选择全工业级（-40~85摄氏度）的产品才能满足系统对可靠性的要求。   选型测试方法： 参考深圳本土门禁品牌“迈斯”的高低温检验方法，高低温的测试需要借助恒温烤箱及冷冻柜来搭建模拟运行环境，让设备在通电运行的情况下分别放入85℃的高温箱和-40℃的冷冻柜中，然后查看设备的工作状态如何，同时检查设备的各项功能是否能够正常使用（如控制器的刷卡开门是否正常）。如果设备在高温和低温情况下依然能够保持至少长达8小时的稳定正常工作，说明产品的高低温可靠性较好。 迈斯高温测试视频：    迈斯视频门禁控制器（单/双门） 迈斯视频门禁控制器（四门） 迈斯视频门禁主控（4门/8门）     迈斯视频门禁分控   4、宽电压 正常来说，安防系统是要提供稳定的电源供应的，最好是能提供UPS后备电源集中供电。不过因为这是民生类的项目，目前普遍针对视频门禁的项目造价压力都比较大，为了节约成本，很多电源的取电都是就近取市电。而像视频门禁安装的场合（城中村、农民房、老屋村等）通常电源供应都不稳定的。为了确保视频门禁的稳定运行，在选择设备的时候一定要选择能适应宽电压的产品。正常来说，能在10~16V的电压情况下稳定工作，就可以满足系统稳定运行的要求了。对宽电压适应范围的产品有：门禁控制器、读卡器，电源、光端机、硬盘录像机等。   选型测试方法： 宽电压的选型测试可以通过可调电源来模拟出不同的设备工作电压。当设备通电运行后，我们可以将工作电压在10V-16V范围内进行调整，查看产品的工作状态并进行设备基本功能测试就可以检验出产品是否符合宽电压的应用环境。 迈斯宽电压测试视频：  5、防反接、防错接 这主要是个福利功能，在施工接线的过程中，不可避免的出现因为疏忽接错线，接反线的情况。很多产品的厂家因为没有对应的防护措施，都把这定义为人为损坏，不列入保休的行列。笔者认为，真正负责任的厂家，他们在设计的时候就会想方设法通过提升产品可靠性来让施工变得更简单有效。所以说产品的防反接、防错接功能是必不可少的，这样对于加快工程进度，提高施工效率是有很好的促进作用的。   选型测试方法： 专业人员可以通过设备线路板上的保护电路看出产品是否具备防反接、防错接的保护，非专业人员可以在设备上电后对设备上的端口接线进行任意错接、反接后再恢复正确接线，如果产品能够正常运行则说明产品具备完好的防反接、防错接端口保护。   6、读卡器可靠性选型 读卡器是视频门禁上直接面向用户使用的产品，读卡器的可靠性直接关系到人们的正常出行，除了要满足上面的高低温、宽电压、防反接、错接功能外，因为读卡器直接安装于铁门上，而金属物对读卡器会产生干扰，所以读卡器需要具备较强的抗干扰能力和良好的驱动性能。   选型测试方法： 读卡器的选型测试方法就比较简单了，在读卡器上电正常工作后，可以将读卡器放置于铁板上，如果能够正常刷卡(分别用二代身份证、深圳居住证，IC卡进行测试)并且读卡距离没有没有明显衰减（迈斯门禁系统读卡器可做到3cm左右），说明读卡器的抗干扰能力和驱动性能较好。 迈斯个性化读卡器款式 迈斯个性化读卡器款式 迈斯个性化读卡器款式   迈斯专模读卡器款式   7、电源可靠性选型 电源之所以单独拿出来说是因为电源在决定整个系统的稳定性的位置上太重要了。单从电源的角度来说，除了要满足上面的防雷、高低温、宽电压、防反接、错接功能外。如下性能也是需要特别关注的： Ø 功率稳定：长时间运行能确保持续稳定的额定电流输出，最好选用5A的电源； Ø 短路保护：防止线路短路或者锁故障短路等烧坏电源； Ø 断路保护：在市电停电的时候，因为是蓄电池供电，为了保证系统稳定，应该优先给门禁供电，这样就要求电源的供电至少两路输出，在市电断掉时自动切断摄像头供电，保障门禁系统供电； Ø 充放电管理：恒定电流充电，保障前端其他设备供电，防止蓄电池过充、过放，延长蓄电池使用寿命； Ø 故障隔离：多路输出，任意一路故障后不会影响其他路正常工作。   选型测试方法： 电源的选型测试上，可以通过电源的输出端口的数量来判断是否具备多路输出。关于电源的输出功率是否稳定、是否具备充放电管理功能，需要通过万用表对通电运行一段时间后的电源实际输出的电流值、电压值进行测试，如果输出电流、电压保持在额定输出值以上，则说明电源的可靠性较好。关于过载保护、断路保护这块可以查看电源的产品说明书，如果产品并不具备这些参数说明就没有继续测试的必要，如果有说明可以再进行实际的接线测试。就笔者了解，迈斯针对视频门禁项目专门研发的电源可以完全满足上述要求。 迈斯视频门禁专用电源   8、平台软件 视频门禁项目，管理的都是出租房，小的村子就有几十上百栋，大的村子有上千栋。对应的一个平台就要管理上10万人，上千个门。而目前视频门禁的技术标准都明确要求所有的数据要求实时主动上传，重要的信息要联动视频的照片抓拍。在早晨上班时间和晚上下班时间通常都会产生人员集中进出的情况。这样就有大量的数据产生了。按10万人，一个小时内80%人员去上班的出门记录来看，平均每秒就有最少22条记录，44次抓拍。而某个高峰点一秒50条出门记录是很正常的情况。在这样的条件下要求平台的数据能实时显示，平台的授权及资料登记能操作流畅。此项可靠性非常隐蔽，很多客户在选型的时候因为没有考虑到平台的可靠性，导致吃了大亏，甚至影响验收。   选型测试方法： Ø 要求厂家提供十万人的数据库的测试软件（注：迈斯门禁系统可提供十万人数据库供客户测试平台及控制器脱机存储容量）。 Ø 要求厂家提供性能演示的效果指标：如搭建一个性能演示箱，将一个测试用读卡器（1秒读3次）同时接到16个门上，每个门对应两路视频抓拍，设置平台刷卡自动抓拍。这样每秒刷卡将有96次抓拍记录产生，持续半小时，查看平台是否能够完成实时视频抓拍，同时在平台软件下进行发卡授权及资料登记等操作，看平台是否能操作流畅。 （参考迈斯网站关于软件的描述：）   9、其他配件 除以上产品外，视频门禁项目上涉及到的主要设备还有光端机、摄像头、硬盘录像机、电锁等，这些设备的选型也同样极为重要，都关系到视频门禁系统在使用过程中的稳定，工程商在这些设备的选型上应该尽量选择市场上口碑较好、占有率高的品牌，本文将不做深入论述。 以上就是本人对于出租屋视频门禁系统可靠性要求所提的一点个人浅见，还希望能给广大工程商、集成商朋友带来参考价值，笔者也希望能通过此文认识更多的熟悉视频门禁系统建设的专业人士，大家相互学习、共同进步，祝大家生意兴隆，财源广进。  欢迎来函来电交流！ QQ:2632381285  电话：18002579605   联系人：杜伟
