BAC1002-1U（数据机房专用网关）

BACnet 网关     产品型号: BAC1022-1U

功能描述： X2BACnet是一款功能很强大的协议转换网关，X2BACnet的意思是X代表各家不同的通信协议，2是To的谐音表示转换，BACnet最终支持的是标准BACnetIP/MSTP协议。使得用户可以根据现场设备的通信协议进行配置，转成标准的BACnetIP或BACnetMSTP协议。在PC端仿真运行无误后，上传到硬件协议转换网关中。

1U的概念

之所以要规定服务器的尺寸，是为了使服务器保持适当的尺寸以便放在铁质或铝质的机架上。机架上有固定服务器的螺孔，以便它能与服务器的螺孔对上号，再用螺丝加以固定好，以方便安装每一部服务器所需要的空间。所谓“1U的PC服务器”，就是外形满足EIA规格、厚度为4.445cm的产品。设计为能放置到19英寸机柜的产品一般被称为机架服务器。

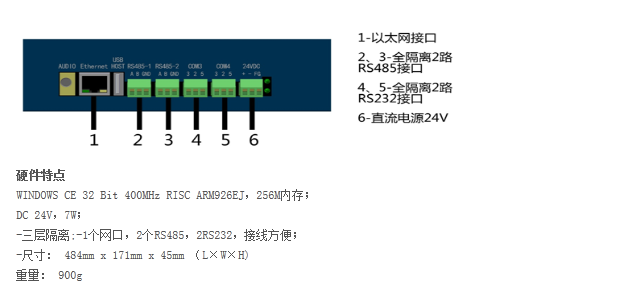

迅饶BAC1022-1U协议网关产品尺寸满足1U设计概念，方便用户安装，并且可以连接100多种不同协议，方便集成到BACnet系统，实现数据通讯和监控。

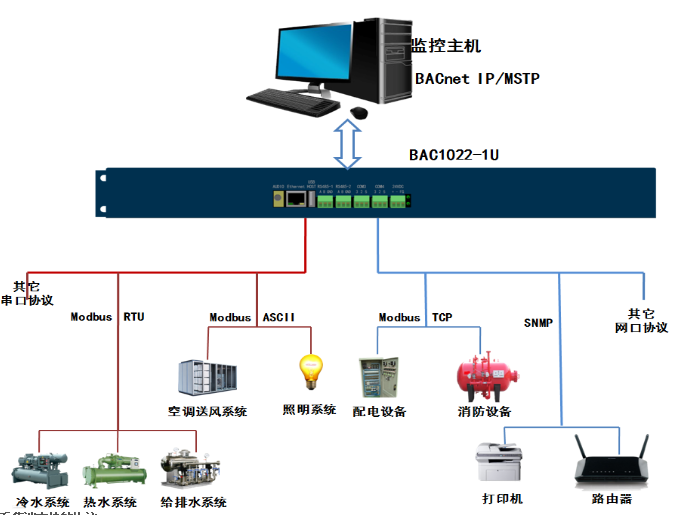

应用领域：硬件网关BAC1022-1U （1网、2RS485、2RS232）支持多种协议转换，可以解决Honeywell，西门子，江森的Metasys、霍尼的EBI或者Niagara、施耐德TAC、加拿大Delta的ORCAview等大型楼宇自控公司组态软件无法连接一些不常见的控制设备，如PLC、空调、电梯、消防、灯光控制系统、电表、水表等。通过硬件网关将非标协议转换成BACnet标准协议，这样BACnet客户端组态软件就可以通过网关访问现场设备了。

支持寄存器类型及个数

BACnet网关支持BACnet IP/MSTP服务器，该服务器的支持的寄存器类型及个数如下表。

注意：网关寄存器个数是动态支持的，每种寄存器最多可建1024个点。

软件特点：

-绿色免安装，支持中英文;

-支持140多种协议同时转为BACnetIP和BACnetMSTP服务器;

-支持WEB浏览，查看，设置，进行监视和控制;

-支持线性转换，取位，高低字节转换;

-配置软件X2BACnet配置工程方便，1000个点20分钟内即可完成.

-添加新的私有协议支持BACnet  2周内即可完成.

采集端支持的协议

一般协议

1 BACnet IP 网口

2 BACnet MS/TP 串口

3 Modbus RTU 串口

4 Modbus ASCII 串口

5 Modbus TCP 网口

6 Modbus UDP 网口

7 Modbus RTU_TCP 网口

8 Modbus RTU_UDP 网口

9 Modbus  ASCII_TCP 网口

10 Modbus  ASCII_UDP 网口

11 OPC XML-DA OPC 基金会

12 SNMP 简单网络管理协议

 模拟仿真

13 Simulator 仿真模拟设备

 热量表

14 MBus_HYDROMETER 荷德鲁美特进口热量表

15 MBus_Honeywell 霍尼韦尔进口热量表

16 MBUS_AKE 艾科超声波热量表、合肥瑞纳超声波热量表、天罡CJT188超声波热量表

17 MBUS_XinTuo 新拓超声波热量表、河北翔源超声波热量表

18 MBus_Landis_Gyr 兰吉尔进口热量表

19 MBus_Siemens_FUE950  西门子进口热量表

20 MBUS_MaiTuo "迈拓超声波水表,深圳兴源水表"

21 MBus_Kamstrup 丹麦卡姆鲁普进口热量表

22 MBus_YongGang 甬港热量表

23 MBus_Zenner 真兰热量表

 能量表

24 MBus_EnergerMeter Mbus能量表

25 MBus_EnergyMeter_HaiLin 海林MBus能量表

26 Modbus_HaiLin_EnergyMeter Modbus海林能量表

 水表

27 MBus_WaterMeter Mbus水表

28 MBus_lyglhsb 连云港浪花水表

29 ModbusRTU_Zenner Modbus真兰大口径水表

30 MBus_WaterMeter_LXSGY_15E 宁波水表LXSGY-15E

 流量计

31 Modbus  Kent 肯特流量计

32 Spirax SARCO M841 斯派莎克流量计

33 SC_FlowMeter 湖南首创流量计

34 Modbus_CNM 苍南仪表流量计

35 MODBUS_LCD LCD流量仪

36 Modbus_LDZ_6_GuangHua 上海光华电磁流量计

37 Modbus_BiaoYi_WL 上海标一阀门有限公司WL涡街流量计

 电梯

38 Hitachi Elevator BA Iterface 日立电梯

39 Mitsubishi Elevator SMOS-PS2 国产三菱电梯

40 Mitsubishi Elevator KLR-F485 进口三菱电梯

41 Otis Elevator BA Interface 奥的斯电梯

42 ModbusRTU_Otis_BAS 奥的斯电梯BAS

43 Otis_Elevator_BA_Jen2 奥的斯电梯Jen2

44 ModbusTCP_Thyssenkrupp_Elevator 蒂森克虏伯接口电梯

45 ModbusRTU_Thyssenkrupp_Elevator 蒂森克虏伯电梯485口

46 Mitsubishi Elevator MAIEZ 三菱MAXIEZ电梯

47 Mitsubishi Elevator SMOS-PS2_TCP  国产三菱电梯TCP接口

48 Modbus_Otis Elevator 奥的斯国产电梯

49 Modbus_Kone elevator 芬兰通力电梯

50 Modbus_Kone elevator ASCII 芬兰通力电梯

 电表

51 IEC104 IEC104规约

52 DLT645-1997 多功能电表1997标准

53 DLT645-2007 多功能电表2007标准

54 Modbus  PM800 施耐德电表

55 Modbus IEM3000 施耐德IEM3000系列电表

56 CDT 电力规约

57 DLT645-CHINT 浙江正泰DTS634-F型三相电子式电能表

58 Modbus_woyat Modbus沃亚特电表

 空调

59 Toshiba_Airconditioning 东芝多联机空调

60 EMERSON_ACM03U1 艾默生精密空调、支持DataMata3000

61 Hisense_Airconditioning 海信空调

62 Joton Tmaster 约顿空调

63 Modbus_DAIKIN_IRACC 大金空调网关

64 DAIKIN_DRCH-R5 大金P板_大金空调远程监控

65 VotonThermostat 沃顿空调温控器

66 SysGreen_Airconditioning  苏州智照节能空调

67 Hitachi_Chiller 日立冷机

68 SANYO_DG-52GHT 三洋冷机

69 Gree_BaseStationAirconditioning 格力基站空调电总协议

 PLC系列

70 Mitsubishi FX1S 三菱PLC FX1S系列RS232通讯

71 Mitsubishi FX2N 三菱PLC FX2N系列RS232通讯

72 Mitsubishi FX3U 三菱PLC FX3U系列RS232通讯

73 Mitsubishi FX_485ADP_485BD 三菱PLC FX系列RS485通讯

74 Mitsubishi Melsec_Q_Serial 三菱Q系列RS485/RS422通讯

75 Mitsubishi Melsec_Q_TCP 三菱Q系列TCP通讯

76 MEGMEET_MC200 深圳麦格米特MC200系列DTU协议

77 Haiwell E/S PLC 厦门海为PLC

78 Haiwell H/N PLC 厦门海为PLC

79 Panasonic FP 松下FP系列PLC

80 XINJE PLC 信捷PLC

81 DELTA_DVP 台湾台达DVP系列PLC

82 FATEK_FB 台湾永宏PLC

83 OMRON_FINS_UDP 欧姆龙FINS CJ1系列

84 OMRON_FINS_Serial 欧姆龙FINS CJ1系列

85 Saia_SBus_UDP 思博PLC

86 Toshiba_PROVISOR_TC200 东芝TC200系列PLC

 西门子PLC

87 Siemens S7-200 PPI 西门子PLC S7-200系列PPI

88 Siemens S7-200 Network 西门子PLC S7-200系列工业以太网

89 Siemens S7-300 Network 西门子PLC S7-300系列工业以太网

90 Siemens S7-1200 Network 西门子PLC S7-1200系列工业以太网

91 XT55 GPS SERVER 西门子卫星无线通讯模块

 灯控

92 KNXnetIP KNX智能控制

93 DyNet 飞利浦Dynalite灯光控制协议

94 Modbus  LDS LDS灯控适配器

95 MicroPara_DR0816 英国MP灯控8路继电器

96 MicroPara_DR1220 英国MP灯控12路继电器

97 MicroPara_DH0416 英国MP灯控4路16A 1-10V调光

98 LitePuter_DP_105E 台湾永林灯控

99 LitePuter_PLNET 台湾永林灯控

100 MicroPara 英国MP灯控

101 ULaiDe 优莱德灯光控制

102 LDS 邦奇智能照明控制

103 E_Linker_ECWG485 深圳易联泛光照明485协议

104 Lutron_Telnet 路创Telnet 协议

 UPS

105 SANTAK UPS 山特UPS/商宇UPS

106 DELTA UPS ES3000 台达电源

107 LEGRAND UPS 罗格朗UPS

108 EMERSON_HIPULSE 艾默生UPS电总协议

109 EMERSON_Liebert_UPS 艾默生UPS电总协议

110 ModbusRTU_GE_UPS 通用电气UPS

111 EKSI_UPS 江苏爱克赛UPS

 太阳能控制系统

112 Cibsolar_CA 北京创意博太阳能

113 Kaseman GRC TNC-6太阳能控制系统

 消防报警

114 JB-3208 CRT 松江飞繁消防

115 Siemens Cerberus FS18 北京西门子西伯乐斯FS18消防报警

116 BOSCH_DS7400XI_TCP 博世DS7400XI报警系统Nport_5110

117 BOSCH_DS7400XI 博世DS7400XI报警系统

118 VESDA_Open_HLI_Protocol） VESDA开放性报警协议

119 YANRONG_YR_LC_TXAH 炎荣报警中兴力维版（主动上传）

 温度采集模块

120 LTM9662_485NET M9600温度采集模块Modbus RTU

 环保协议

121 SC_HuangMei 湖南首创环保212协议

 雷达

122 Hypersee_Radar 艾博信雷达

123 Hypersee_Alarm_Radar 艾博信雷达

 其他协议

124 Buhler_MEAF  布勒称

125 METTLER_TOLEDO_SICS 梅特勒-托利多称重秤

126 FFU 风机中继器

127 Panasonic MINAS A5 松下伺服马达

128 SINOLY JINE_JA05 深圳新能力科技有限公司直流屏

129 SAUTER_CASE_VAV 北京索特自控

130 saj110 _AlarmSystem 顺安居报警系统

131 EMEC_LDPH 爱米克LDPH分析仪

132 RKC_CH402 日本理化RKC  CH402温控器

133 YuDian_AI_Single_loop 厦门宇电AI系列

134 GreenDaoFenMuJi 深圳绿岛风幕机

135 SOLIN 索林地暖控制器

136 Condair_PH 独立式蒸发加湿器

137 BIGBANIAN_AIRC800 大榕树空调远程控制器

139 Modbus_TG01W 桂林航天TG01W分析仪

140 Ebara_Densan_S-BCS 荏原电产S-BCS锅炉机组

141 Modbus_HOLTOP_HDK_09S_BA 环都拓普HDK_09S_BA新风换气机

142 YeeFung_Parking_System 怡丰车库系统
