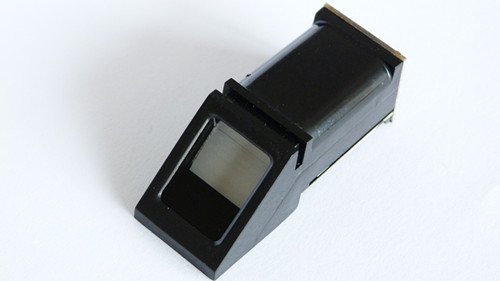

ZFM-201SA一体式光学指纹模块是杭州指安科技有限公司自2007年成立即推出的，以Synochip高速DSP处理器为核心，结合具有公司自主知识产权的光学指纹传感器，具有指纹录入、图像处理、特征值提取、模板生成、模板储存、指纹比对和搜索等功能的智能型模块。 产品特点：体积小巧、成像清晰、反应灵敏、支持360°旋转识别、干/湿手指适应性强，二次开发简便，适用面广。 适用范围：指纹门锁、采集仪、保管箱柜、保险箱、储物寄存箱柜、pos机、指纹考勤门禁等。 #FlashID { VISIBILITY: hidden } 主要技术指标： 供电电压  DC 3.6~6.0V  通讯接口  UART 或 USB1.1  工作电流  <120mA  匹配方式  1:1   1:N 窗口面积  14 *18 mm  模板文件  512字节 存储容量  162/930枚  安全等级  五级可调 认假率(FAR) ＜0.001% 拒真率(FRR)  ＜1%  指纹图像录入时间  ＜1秒  搜索时间  ＜1秒 （160枚指纹均值) 工作环境 温度：-20℃－+50℃ 相对湿度：40％RH－85％RH (无凝露) 储存环境 温度：-40℃－+85℃ 相对湿度：＜85％RH（无凝露）   外形尺寸(L*W*H) 分体式（ZFM-200SA）： 1、采集头：56*20*21.5mm 2、主控板：42*25*8.5mm(安装尺寸：31.5*19 mm ) 一体式（ZFM-201SA）：56*20*21.5mm  ZFM-201SA——目前市场上最精巧的一体式光学指纹识别模块!

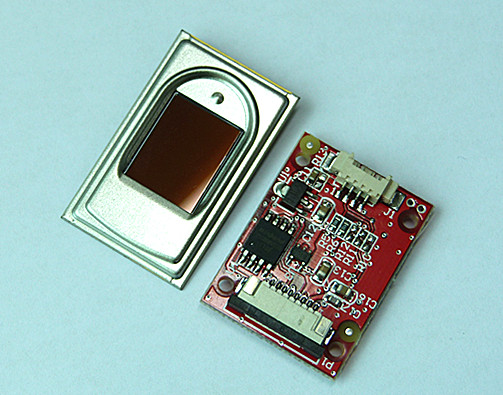

  ZFM-500SA系列半导体指纹模块以高性能高速DSP处理器AS601为核心，结合FPC1011半导体指纹传感器，在无需上位机参与管理的情况下，具有指纹录入、图像处理、指纹比对、搜索和模板储存等功能的智能型模块.是杭州指安科技有限公司2011年推出的稳定量产的产品。 模块特色：指纹适应性强，二次开发应用简单，灵活设置安全等级和波特率等 应用范围：● 指纹门锁、保险柜、枪盒、金融等安全领域；                  ● 门禁系统、工控机、POS机、驾培、考勤等身份领域；                  ● 私人会所、管理软件、授权许可等管理领域。 主要技术指标：  供电电压  DC 3.6~6.0V  通讯接口  UART 或 USB1.1 工作电流

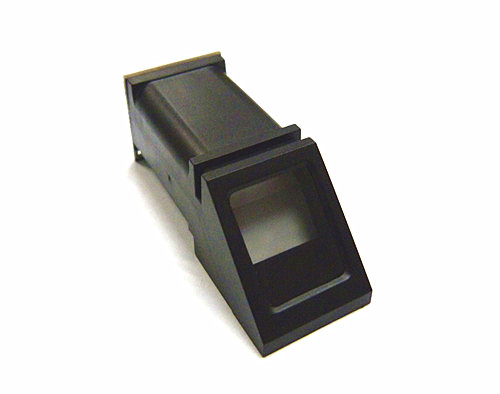

  ZFM-206SA系列光学指纹模块是杭州指安科技有限公司2010年推出的稳定量产的产品，以高性能高速DSP处理器AS601为核心，结合具有公司自主知识产权的光学指纹传感器，在无需上位机参与管理的情况下，具有指纹录入、图像处理、指纹比对、搜索和模板储存等功能的智能型模块。和同类指纹产品相比，ZFM-206SA模块具有以下特色：  ◆ 自主知识产权 光学指纹采集头，模块硬件所有技术，均由杭州指安自主开发；同时杭州指安是杭州晟元芯片指纹专用芯片PS1802和AS601的全国总代理。 ◆ 指纹适应性强 指纹图像读取过程中，对干湿手指都有较好的成像质量，适用人群广泛。  ◆ 性价比优 ◆ 二次开发应用简单 无需具备指纹识别专业知识即可应用。用户根据zfm-206模块提供的丰富控制指令，可自行开发出功能强大的指纹识别应用系统。 ◆ 灵活设置安全等级和波特率 面对不同应用场合，用户可自行设定不同安全等级。 ◆ 唯一性 模块提供的32位随机数等功能，可以让应用模块开发的指纹识别应用系统拥有全世界的唯一性。 ◆ 专业的售中和售后团队 指安科技拥有完备的技术团队，所有员工均来自指纹行业的专业人才，可以对用户开发提供良好的技术支持和售中售后服务工作。 ◆ 应用范围广 ZFM-206SA模块应用广泛，适合从高端到低端的所有指纹识别系统。比如：指纹门锁、保险柜、枪盒、金融等安全领域；门禁系统、工控机、POS机、驾培、考勤等身份领域；私人会所、管理软件、授权许可等管理领域。 开发商可以根据本手册提供的技术资料，开发出从简单到复杂的多种指纹识别应用系统。（公司还提供基于PC的测试软件和基于51的SDK方便二次开发，具体可与我公司联系）。 主要技术指标： 供电电压 DC 3.6~6.0V   通讯接口 UART 或 USB1.1 工作电流  <120mA  匹配方式  1:1  窗口面积 #FlashID { VISIBILITY: hidden }14 ╳ 18 mm 模板文件 512字节 存储容量  1000枚 安全等级 五级可调 认假率(FAR) ＜0.001%（安全等级为3时） 拒真率(FRR) ＜1%（安全等级为3时） 指纹图像录入时间 ＜1秒 搜索时间 ＜1秒 （1:500时，均值） 工作环境 温度：-20℃－+50℃ 相对湿度：40％RH－85％RH (无凝露） 储存环境 温度：-40℃－+85℃ 相对湿度：＜85％RH（无凝露） 外形尺寸(L*W*H) 一体式（ZFM-201SA）：56*20*21.5mm

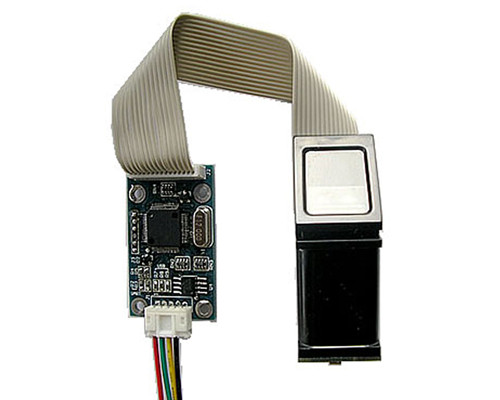

  ZFM-200SA是杭州指安科技有限公司ZFM-200系列中分体式光学指纹模块，体积小巧、成像清晰、反应灵敏、支持360°旋转识别、干/湿手指适应性强，二次开发简便，适用面广。具有指纹录入、图像处理、特征值提取、模板生成、模板储存、指纹比对和搜索等功能，适用于指纹门锁、采集仪、保管箱柜、保险箱、储物寄存箱柜、pose机，指纹考勤门禁等。  主要技术指标： 供电电压 DC 3.6~6.0V 通讯接口 UART 或 USB1.1 工作电流 <120mA 匹配方式 1:1   1:N 窗口面积 14 *18 mm 模板文件 512字节 存储容量 162/930枚 安全等级 五级可调 认假率(FAR) ＜0.001% 拒真率(FRR) ＜1% 指纹图像录入时间 ＜1秒 搜索时间 ＜1秒 （160枚指纹均值） 工作环境 温度：-20℃－+50℃ 相对湿度：40％RH－85％RH (无凝露) 储存环境 温度：-40℃－+85℃ 相对湿度：＜85％RH（无凝露） 外形尺寸(L*W*H) 采集头：56*20*21.5mm 主控板：42*25*8.5mm(安装尺寸：31.5*19 mm )

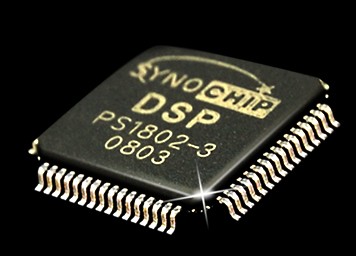

  PS1802 DSP是一款面向嵌入式指纹识别领域的高性能DSP芯片，工作主频120MHz，峰值运算能力480MIPS，内嵌156KB RAM，功耗小于150MW(120MHz)。内嵌的图像处理加速器和功能丰富的SOC系统可极大减少用户在指纹识别领域的研发开销及知识储备，使客户以最快的速度推出适应市场需求的多种个性化指纹识别产品。如：考勤机、门锁、箱包、保险柜等。   逻辑框图 芯片特点：            ■ 120MHz的16bit Supper Scalar DSP内核             ■ 多任务支持                    ■ 双MAC             ■ 双ALU                      ■ 每周期支持4条指令，峰值运算能力可达480MIPS                  ■ 单周期访问片上124K字节数据RAM                    ■ 单周期访问片上32K字节指令RAM                    ■ 丰富外设接口：USB、SPI、UART、I2C接口                  ■ 自带时钟的看门狗定时器                  ■ USB 1.1 接口支持USB 2.0 全速模式                    ■ USART可配置成SPI、 UART或 I2C                                    ■ 片上可编程PLL                   ■ 图像格式256×288/多种形式输出（二值图、细化图、特征点细化图）                  ■ 片上bootloader支持4种程序引导模式                    ■ 无效外设访问保护单元                  ■ 低成本的12MHz无源晶振即可驱动CPU，USB以及所有外设

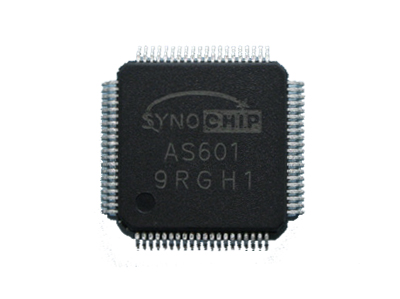

  AS601指纹专用芯片是cordis 5+32位RISC处理器内核家族成员之一，可广泛应用用于指纹识别和门禁控制等众多领域。其内置128K字节高速静态随机存储器(SRAM),满足了在芯片内进行指纹识别运算的需求。具备丰富的对外接口，USB2.0 Full speed接口，两组UART接口，LOCSC(Limited Optical CMOS Sensor Controller)接口, APC(Asynchronous Parallel Controller),最高37根GPIO。   处理器性能     ■ 专门为信息安全应用配置优化的“Cordis 5+”32位RISC处理器内核        ● 哈佛结构        ● 16位和32位混合指令集        ● 专用大数乘除法指令        ● 5级流水线        ● 频率可变，主频高达120MHz     ■ 独特安全设计，确保芯片内部代码和数据的安全     ■ 高性能CACHE        ● 8K字节指令CACHE        ● 4K字节数据CACHE     ■ Synochip专有内嵌DSP指令     ■ 支持Flash内部调试     ■ 标准的IEEE1149.1  JTAG debug interface            存储管理和保护单元     ■ 支持多级基于硬件的保护机制；     ■ Jtag锁死功能，防止非法用户读取芯片内部数据     ■ ROM：64KB     ■ RAM：128KB     ■ 4Kbit OTP flash 用于客户专有设备信息等 通讯接口     ■ USB接口：支持USB2.0协议全速率12Mbps工作模式。     ■ USART接口：可以按照需求可配置成SPI、 UART或 I2C  ；     ■ APC(Asynchronous Parallel Controller)主接口     ■ 37路GPIO接口，     ■ 4通道PWM接口 电气特性     ■ 内置振荡控制器和PLL，可外接12MHz晶体     ■ 整个芯片的功耗小于150mw（3.3V@108M主频情况下）     ■ 支持低功耗模式     ■ 电源：1.8V/3.3V     ■ ESD 保护：2000V

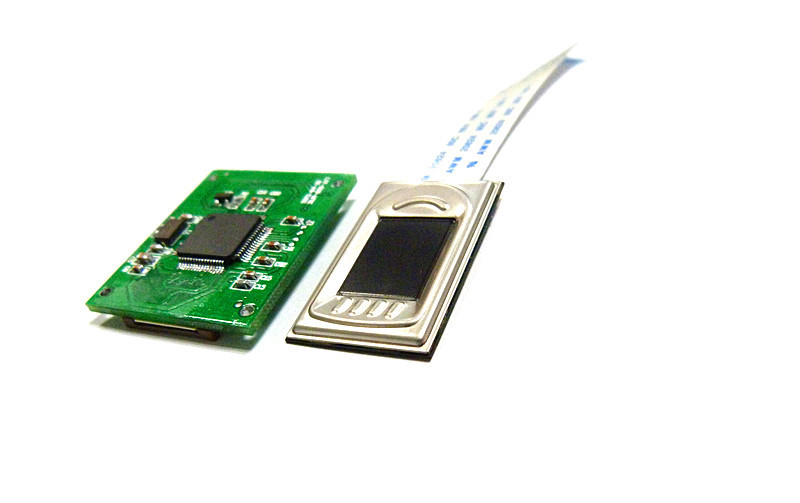

ZFM-800系列电容式指纹模块是杭州指安科技有限公司推出的稳定量产的产品,以高性能高速DSP处理器AS601为核心，结合美国 Authentec TCS2SS电容式传感器，在无需上位机参与管理的情况下，是具有指纹录入、图像处理、指纹比对、搜索和模板储存等功能的智能型模块。和同类指纹产品相比，ZFM-800模块具有以下特色： ◆自主知识产权不受环境影响的高品质指纹图像 指纹模块硬件所有技术，均由杭州指安自主开发，TCS2SS传感器能根据手指的特定属性和外界环境对指纹图像进行优化，为每一个指纹提供最佳的图像质量；同时杭州指安是杭州晟元芯片技术有限公司指纹专用芯片PS1802和AS601的全国总代理。 ◆主动式指纹成像技术指纹适应性强 采用主动式指纹成像技术，能够最大限度的消除背景噪声，提高信噪比，并能适应各种皮肤的指纹。 ◆“金刚镀层”表面抵御侵害输出合格指纹图像 传感器表面有极高硬度的保护性镀层，在正常使用时候对成像阵列进行保护，主要是针对手指的摩擦以及指甲的刮擦；同时可以防止部分化学污染物对成像阵列造成损坏。 ◆支持360°旋转识别 支持手指360°旋转，任意角度均可有效的识别，使用更方便，开模、安装固定方式多样化。 ◆二次开发应用简单 无需具备指纹识别专业知识即可应用，用户根据ZFM-800模块提供的丰富控制指令，可自行开发出功能强大的指纹识别应用系统。 ◆灵活设置安全等级 针对不同应用场合或环境，用户可自行设定1—5级的不同安全等级。 ◆唯一性 模块提供的32位随机数、8位通信密码等功能，可以使应用模块开发的指纹识别系统具有全世界的唯一性。 ◆应用范围广泛 ZFM-800模块应用广泛，只要涉及到授权、管理、开关等方面的功能，均可用ZFM-800模块的指纹识别功能来代替IC卡、密码、硬件开关等，适合从低端到高端的所有系统。比如： ●指纹门锁、保险柜、枪盒、金融等安全领域； ●门禁系统、工控机、POS机、驾培、考勤等身份领域； ●私人会所、管理软件、授权许可等管理领域； ●医保领取、养老领取、指纹支付等金融领域。 主要技术指标：  供电电压  DC 3.6~6.0V  通讯接口  UART 或 USB1.1 工作电流
