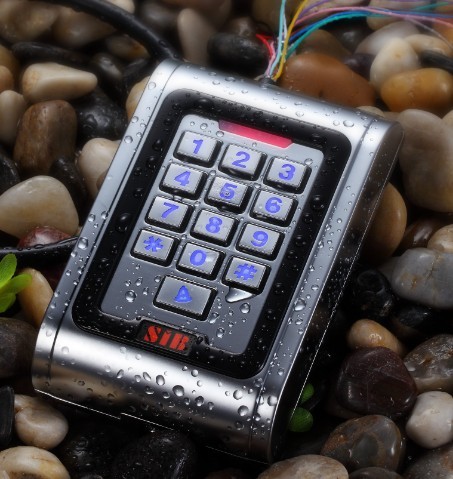

门禁机 S100 资料 S100系列产品特点 ◆产品工作电压AC&DC9-28V ◆声光控制输出, 内置防盗报警输出  可外接报警器 ◆整机防盗装置 ◆可连续添加多张卡片 ◆防水等级：IP68   1.设计优美,按键带背光,色彩采用银色镀光,具有时代气息和时尚性. 2.多功能一体机,可独立做WG26读卡器使用. 3.防水防潮,适合室外环境使用.. 4.存储容量2000张用户卡,2000个用户密码. 5.三种开门方式:卡,密码.卡和密码.  6超低功耗：待机电流小于30mA。  7夜光键盘：夜晚也能操作键盘。  8用户容量大：支持2000个用户。  9独立密码：可使用与卡无关的密码开门。  10用户修改密码：用户可自行修改开门密码。  11搜索速度快：刷卡至开门时间小于0.1S。  12韦根输出：带有维根输出接口，能输出Wg26卡号或Wg4按键号。   13可用键盘删除卡号：卡丢失后可用键盘删除该卡，彻底消除安全隐患。 14输出短路保护：电锁或报警输出短路时100μS内自动关闭输出。 技术参数   静态电流：≤30mA 读卡距离：3～8cm 环境温度：-45℃～60℃ 环境湿度：10%～90% 电锁输出：≤3A 报警输出：≤20A 输出短路保护时间：≤100μS 开门时间：0～99秒（可调） 外形尺寸：120 *80*25mm 产品系列 型号 读卡类型 读卡频率 读卡距离 S100 EM 125KHz 5-15CM S100H HID 125KHz 5-15CM S100M MIFARE 13.56MHz 3-10CM

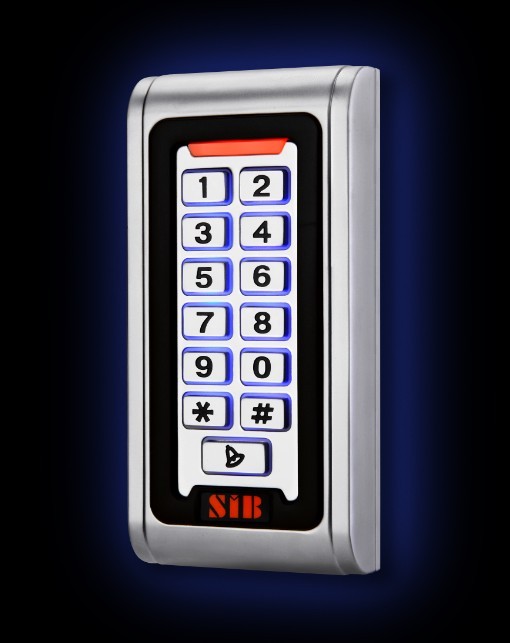

门禁机 S600-W 资料   S600-W系列产品特点   ◆产品工作电压DC9-28V ◆声光控制输出, 内置防盗报警输出  可外接报警器 ◆整机防盗装置 ◆可连续添加多张卡片 ◆防水等级：IP68   1.设计优美,按键带背光,色彩采用银色镀光,具有时代气息和时尚性. 2.多功能一体机,可独立做WG26读卡器使用. 3.防水防潮,适合室外环境使用.. 4.存储容量2000张用户卡,2000个用户密码. 5.三种开门方式:卡,密码.卡和密码.  6超低功耗：待机电流小于30mA。  7夜光键盘：夜晚也能操作键盘。  8用户容量大：支持2000个用户。  9独立密码：可使用与卡无关的密码开门。  10用户修改密码：用户可自行修改开门密码。  11搜索速度快：刷卡至开门时间小于0.1S。  12韦根输出：带有维根输出接口，能输出Wg26卡号或Wg34按键号。   13可用键盘删除卡号：卡丢失后可用键盘删除该卡，彻底消除安全隐患。 14输出短路保护：电锁或报警输出短路时100μS内自动关闭输出。 技术参数   静态电流：≤30mA 读卡距离：3～8cm 环境温度：-45℃～60℃ 环境湿度：10%～90% 电锁输出：≤3A 报警输出：≤20A 输出短路保护时间：≤100μS 开门时间：0～99秒（可调） 外形尺寸：120 *56*18mm 产品系列 型号 读卡类型 读卡频率 读卡距离 S600EM-W EM 125KHz 5-15CM S100MF-W MIFARE 13.56MHz 3-10CM

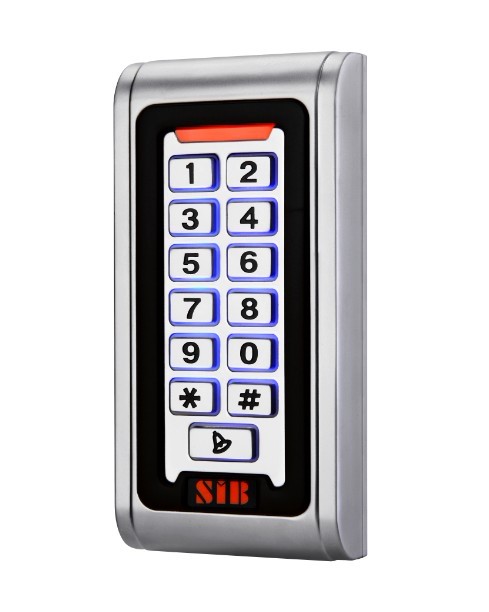

门禁机 S600 资料   S600系列产品特点   ◆产品工作电压DC9-28V ◆声光控制输出, 内置防盗报警输出  可外接报警器 ◆整机防盗装置 ◆可连续添加多张卡片     1.设计优美,按键带背光,色彩采用银色镀光,具有时代气息和时尚性. 2.多功能一体机,可独立做WG26读卡器使用. 3.防水防潮,适合室外环境使用.. 4.存储容量2000张用户卡,2000个用户密码. 5.三种开门方式:卡,密码.卡和密码.  6超低功耗：待机电流小于30mA。  7夜光键盘：夜晚也能操作键盘。  8用户容量大：支持2000个用户。  9独立密码：可使用与卡无关的密码开门。  10用户修改密码：用户可自行修改开门密码。  11搜索速度快：刷卡至开门时间小于0.1S。  12韦根输出：带有维根输出接口，能输出Wg26卡号或Wg34按键号。   13可用键盘删除卡号：卡丢失后可用键盘删除该卡，彻底消除安全隐患。 14输出短路保护：电锁或报警输出短路时100μS内自动关闭输出。 技术参数   静态电流：≤30mA 读卡距离：3～8cm 环境温度：-45℃～60℃ 环境湿度：10%～90% 电锁输出：≤3A 报警输出：≤20A 输出短路保护时间：≤100μS 开门时间：0～99秒（可调） 外形尺寸：120 *56*18mm 产品系列 型号   读卡类型 读卡频率 读卡距离 S600EM EM 125KHz 5-15CM S600MF MIFARE 13.56MHz 3-10CM

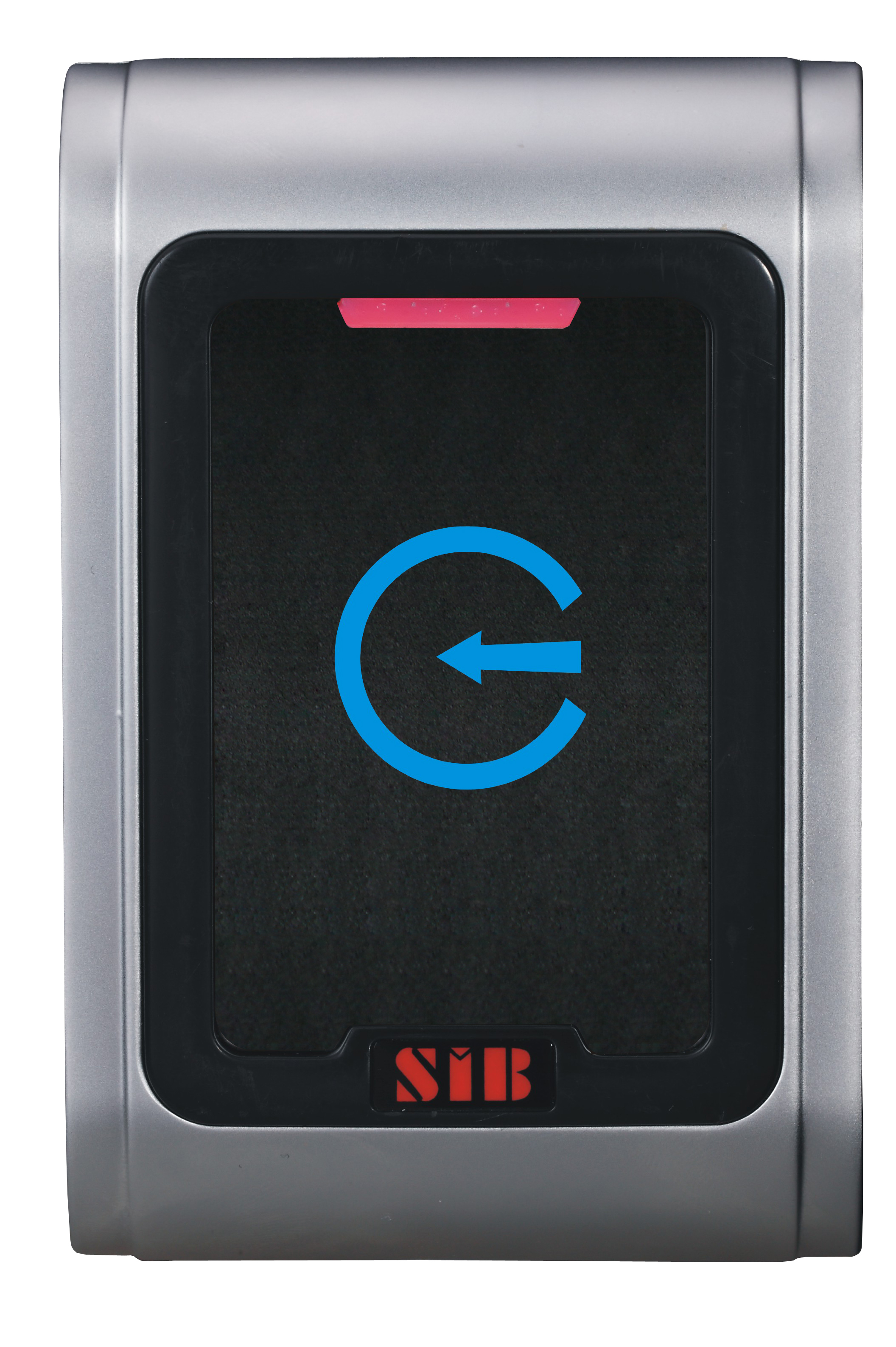

  产品简介： 本产品为非接触式感应卡金属密码门禁读头，根据型号不同分别支持EM、HID、MIFARE三种感应卡，是目前最先进的门禁读头之一。它采用独特的金属外壳设计，内置高档微处理器，抗干扰能力强，安全性和可靠性极高，可为用户提供强大的安全保障。它具有超低功耗、使用非常方便、寿命长,可广泛应用于家庭、办公室、住宅小区及其它公共场所。   功能特点：  超低功耗：待机电流小于30mA。  韦根输出：可对外输出Wg26卡号。 防拆报警：非法拆机后内置蜂鸣器发专用报警音。   技术参数： 工作电压：DC12V±10％ 静态电流：≤30mA 读卡距离：1～5cm 环境温度：-30℃～50℃ 环境湿度：10%～90% 外形尺寸：120 *80*25mm   韦根输出格式： 当刷卡时，韦根接口D0和D1输出标准Wg26卡号格式，卡号为3字节。 当按键按下时，韦根接口D0和D1输出Wga4格式，如下表： 按键 十六进制 二进制 0 0 0000 1 1 0001 2 2 0010 3 3 0011 4 4 0100 5 5 0101 6 6 0110 7 7 0111 8 8 1000 9 9 1001 * A 1010 # B 1011   安装方法、引出线说明及接线图 安装方法 在墙上按机器底壳的孔径尺寸打好孔或装好配线盒。 把引出线从底壳的出线孔穿出，拔掉线头套，连接需要的线。不用的线请用绝缘胶布隔离开再包好，以防短路。（接线图如图1） 用所配备的螺钉固定好底壳到配线盒或墙上。 把接线插头插到PCB板上的接线座上。 接完线，安装前壳到底壳上，最后旋紧螺钉固定好前壳和底盖。   引出线说明 线序 标识 颜色 功能描述 5 D0 绿 韦根输出线D0 6 D1 白 韦根输出线D1 7 +12V 红 电源+12V 8 GND 黑 电源地线   接线图

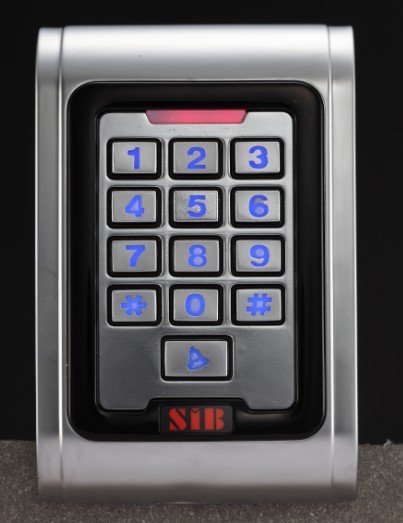

门禁机 S100 资料 S100系列产品特点 ◆产品工作电压AC&DC9-28V ◆声光控制输出, 内置防盗报警输出  可外接报警器 ◆整机防盗装置 ◆可连续添加多张卡片 ◆防水等级：IP68   1.设计优美,按键带背光,色彩采用银色镀光,具有时代气息和时尚性. 2.多功能一体机,可独立做WG26读卡器使用. 3.防水防潮,适合室外环境使用.. 4.存储容量2000张用户卡,2000个用户密码. 5.三种开门方式:卡,密码.卡和密码.  6超低功耗：待机电流小于30mA。  7夜光键盘：夜晚也能操作键盘。  8用户容量大：支持2000个用户。  9独立密码：可使用与卡无关的密码开门。  10用户修改密码：用户可自行修改开门密码。  11搜索速度快：刷卡至开门时间小于0.1S。  12韦根输出：带有维根输出接口，能输出Wg26卡号或Wg4按键号。   13可用键盘删除卡号：卡丢失后可用键盘删除该卡，彻底消除安全隐患。 14输出短路保护：电锁或报警输出短路时100μS内自动关闭输出。 技术参数   静态电流：≤30mA 读卡距离：3～8cm 环境温度：-45℃～60℃ 环境湿度：10%～90% 电锁输出：≤3A 报警输出：≤20A 输出短路保护时间：≤100μS 开门时间：0～99秒（可调） 外形尺寸：120 *80*25mm 产品系列 型号 读卡类型 读卡频率 读卡距离 S100 EM 125KHz 5-15CM S100H HID 125KHz 5-15CM S100M MIFARE 13.56MHz 3-10CM

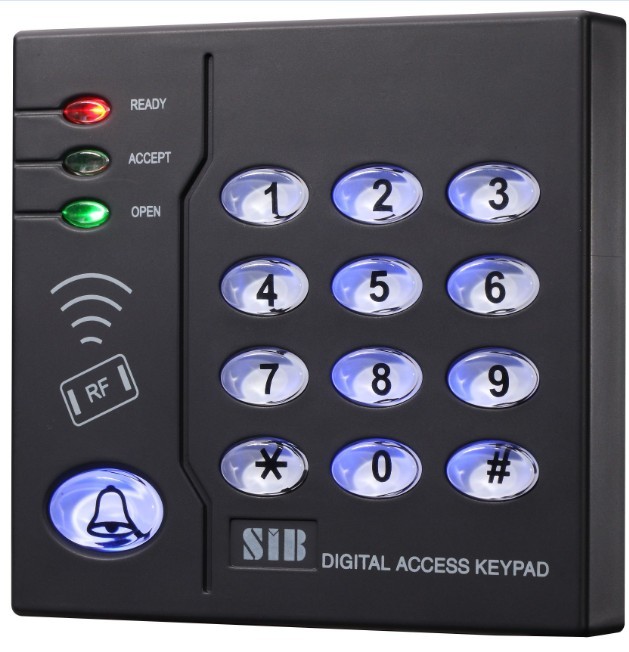

               S208密码门禁一体机   安装使用前仔细阅读本说明书 一、产品简介： S208非接触式感应卡密码门禁一体机，根据型号不同分别支持EM、MIFARE二种感应卡，是目前最先进的单门门禁控制器之一。独特的外壳设计，灵巧的键盘面板操作，内置高档微处理器，抗干扰能力强，安全性和可靠性极高，可为6500个用户提供强大的安全保障。它具有超低功耗、夜光键盘、独立密码、韦根输入、输出短路保护、开门按钮、门铃接口、安全级别设置等强大功能，使用非常方便，可广泛应用于家庭、办公室、住宅小区及其它公共场所。   二、功能特点：  超低功耗：待机电流小于30mA。  夜光键盘：夜晚也能操作键盘。  用户容量大：支持6500个用户。  独立密码：可使用与卡无关的密码开门。  用户修改密码：用户可自行修改开门密码。  搜索速度快：刷卡至开门时间小于0.1S。 输出短路保护：电锁或报警输出短路时100μS内自动关闭输出。  韦根输入：带有维根输入接口，能输入Wg26卡号或Wg4按键号。  可用键盘删除卡号：卡丢失后可用键盘删除该卡，彻底消除安全隐患。  有门铃按键和接口：按键与电路隔离，可外接任何门铃。   三、             技术参数   工作电压：DC12V±10％ 静态电流：≤30mA 读卡距离：3～8cm 存储容量：6500个用户 环境温度：-35℃～60℃ 环境湿度：10%～90% 电锁输出：≤3A 报警输出：≤20A 输出短路保护时间：≤100μS 开门时间：0～99秒（可调） 外形尺寸：120mm*115mm*20mm 重量：510g     说明 红灯 绿灯 黄灯 蜂鸣器 工作状态 亮   亮   编程模式 亮 亮 闪   在编程模式下的某一个菜单里 亮 亮     刷未注册卡 亮   亮 长响一声 嘀 刷注册卡开锁 亮 亮   短响两声 嘀嘀 刷卡需输入密码开门 亮 闪 亮   刷卡加密码开门模式 亮 闪 亮   密码开门模式 亮 闪 亮   按键       短响一声 嘀 设置成功       短响两声 嘀嘀 设置失败       长响一声 嘀 无效输入       长响一声 嘀 报警   连续长鸣 嘀-嘀-嘀-  四、操作说明 1 “#”键：进入编程模式  按4次”#键→输入密码”123456”→按”#”键确认（成功进入编程模式）” 注：①”123456”为默认密码     ②如成功进入编程模式蜂鸣器会短响两声 嘀 嘀,若失败蜂鸣器会长响一声 嘀. 2 功能设置（需在编程模式下） （1）”0”键：修改编程密码 按”0”键→输入新密码→按”#”键→再次输入新密码→按”#”键→按”9”键退出 注：①如果增加成功蜂鸣器会短响两声 嘀 嘀,增加失败蜂鸣器会长响一声 嘀     ②密码为6位任意数字 （2）“1”键：连续注册卡片     按”1”键→连续刷未注册的卡→按”#”键确认→按”9”键退出. 注：①系统会为每张卡分配一个编号且默认密码为888888,此密码只能在卡加密码模式下 用来开门 ②若系统内没有卡,卡编号从”0001”开始,依次递增,最大不能超过”6500”.若系统内有卡, 就在原有注册卡包括已删除卡编号后叠加  ③增加成功后蜂鸣器会短响两声 嘀 嘀，如若不成功蜂鸣器就会长响一声 嘀 ⑶ “2”键：单张注册卡片(可连续多张注册） 按”2”键→刷卡→输入4位用户编号→ 按”#”键→刷下一张卡→输入4位用户编号→ 按”#”键（…….连续多张注册）→按两”#”键→按”9”键退出. 注 : ①系统会为每张卡分配一个默认密码888888,此密码只能在卡加密码模式下用来开门     ②如果刷的卡已存在,蜂鸣器会长响一声 嘀，可以接着刷下一张卡，如果输入的编号已存在，蜂鸣器会长响一声 嘀，可以接着输另外的编号. ⑷ “3”键：删除注册卡 刷卡删除     按 3 0→刷卡→刷下一张卡(……连续刷要删除的卡)→按”#”键→按”9”键退出 用户编号删除按 3 1→输入用户编号→按”#”键→输入下一个用户编号→按”#”键 (…连续多张删除)→按”#”键→按”9”键退出 全部卡删除 按 3 2→输入”9999”→按“#”键→按”9”键退出 ⑸ “4”键：设置开门模式 卡或密码   按 4 0→按”#”键→按’’9”键退出(默认为出厂设置) 卡加密码   按 4 1→按”#”键→按”9”键退出 密    码 按 4 2→按”#”键→按”9”键退出 ⑹ “5”键：设置开门时间 按”5”键→输入开门时间→按”#”键→按”9”键退出 注: ①开门时间格式为”**”,如”03”表示开门时间为3秒     ②设置开门时间为99秒时,开门方式为触发模式(刷卡门开,再次刷卡门才关上) ⑺ “6”键：设置开门密码   出厂设置开门密码为空 设置开门密码 按”6”键→输入新开门密码 →按”#”键→再次输入新开门密码→按”#”键→按”9”键退出 设置空密码     按”6”键→按”#”键→按”#”键→按”9”键退出 注: ①此密码可以用在卡或密码以及密码模式下开门，密码必须为6位。     ②如果设置为空密码,在卡或密码模式下屏蔽了密码开门,在密码模式下开不了门    3 退出为”9”键 4 修改卡密码(必须在卡加密码模式下操作,不进入编程) 按”9”键(红灯灭,绿灯亮)→刷卡（一定是授权卡）→输入原始密码(原始密码为888888) →按”#”键→输入新密码→按”#”键→再次输入新密码→按”#”键 注：①此密码只在卡加密码模式下有效     ②修改成功后蜂鸣器会短响两声 嘀 嘀并退出编程模式 5 恢复出厂设置（只恢复编程密码和参数设置，不删除已授权的卡片） 在没有接通电源的情况下,把JP1的跳线帽插入2 3 脚,再接通电源,听到嘀嘀两声后把JP1的跳线帽插入1 2脚.恢复成功.   实例操作 1 修改编程密码为789000          首先要进入编程   按4次”#”键,再输入密码123456,再按”#”键,此时绿灯闪                                             再按数字键”0”,再输入要修改的编程密码”789000”,再按”#”键,  再次重复复输入要修改的编程密码”789000”,最后再按”#”键 再按数字键”9”退出,此时编程密码由”123456”改为”789000”. 修改后的编程密码要记住，以后进入编程需输入修改后的编程密码。切记！切记！ 2 连续刷卡注册卡片开门       首先要进入编程   按4次”#”键,再输入编程密码”123456”,再按”#”键,此时绿灯闪                        再按数字键”1”,然后再刷要增加的开门卡,待全部的开门卡刷完后按”#”键. 再按数字键”9”退出,注册的卡片就可以开门了 3 连续注册两张编号为0088和0099的卡片（可连续多张注册） 首先要进入编程   按4次”#”键,再输入编程密码”123456”,再按”#”键,此时绿灯闪               再按数字键”2”,然后刷要注册的开门卡,再输入其卡编号”0088”,按  “#”键,再刷要注册的第二张卡,再输入其卡编号”0099”,再 按”#”键,完成后最后按”#”键确认.再按数字键”9”退出, 此时卡编号为”0088”和”0099”的卡片就可以开门了. 4 按卡片编号多张删除 如删除0088   0099的两张卡片 首先要进入编程   按4次”#”键,再输入编程密码”123456”,再按”#”键,此时绿灯闪                         再按数字键”3”,然后按数字键”1”,再输入卡编号”0088”,再按”#” 键,再输入另一张卡编号”0099” ,再按”#”键,最后再按”#” 再按数字键”9”退出, 此时卡编号为”0088” 和”0099”的两张卡片就开不了门.(多张卡删除,是指在输入第一个编号按”#”键之后，可以继续输入下一个编号再按 “#”键,这样就可以多张删除，确认完成再按”#”键) 5 设置开门模式为刷卡开门       首先要进入编程  按4次”#”键,再输入编程密码”123456”,再按”#”键,此时绿灯闪                        再按数字键”4”,然后按数字键”0”,再按”#”键, 再按数字键”9”退出,开门模式被改为卡或密码模式 6 设置开门密码为 147258       首先要进入编程  按4次”#”键,再输入编程密码”123456”,再按”#”键,此时绿灯闪                        再按数字键”6”,然后输入要设置的开门密码”147258”,再按”#”键,再次重复输入开门密码”147258”,再按”#”键确认 再按数字键” 9”退出,此时按密码”147258”加”#”键确认就可以开门了 7 修改卡加密码的卡片密码为888999（必须在卡加密码的开门模式下才可以进行）      首先按数字键”9”,然后再刷卡(是指通过编程注册在程序里面的卡片),再输入原密码”888888”(是通过编程注册卡片时默认的密码,如果您已经修改过,请输入修改过的6位密码下一步操作),此时红绿灯交替闪,再输入新密码”888999”,再按”#”键,再次重复输入密码”888999”,再按”#”键,完成操作.   特殊情况和故障判断 1 外接读卡器         1；通过外接读卡器注册、删除卡片时，外接读卡器有声音和灯光控制请注意读卡器上的声音提示后，再继续刷下一张卡片操作       2；外接读卡器如果没有声音和灯光控制，就请在刷完第一张卡片之后，间隔2~3秒之后再刷第二张卡片进行操作       3；在通过外接读卡器注册卡片需要设置卡片编号时，只能在主机上设置输入编号       4；支持外接带按键读卡器，并且外接带按键读卡器上也可以输入密码开门 2 指示灯的变化       1；通过红色指示灯的变化可以知道当前的开门模式，分三种情况：          红色指示灯为常亮                表示 刷卡或密码   开门 红色指示灯为0.5 秒闪烁一次      表示 刷卡加密码   开门 红色指示灯为 1 秒闪烁一次       表示 密码         开门 2；红灯、绿灯同时常亮，表示继电器为吸合状态，输出为触发方式控制。 3 特殊情况的常开、常闭 （刷卡开、刷卡关，继电器不会自动回位）  进入编程模式把开门时间设为99秒，控制器的继电器输出为触发方式。即刷一下卡开门，继电器保持吸合状态不变，门锁就保持常开。再刷一下卡，继电器断开吸合，恢复原工作状态，门锁就保持常闭。 4 只有刷卡可以开门，或只有密码可以开门        1；只有刷卡开门    首先要把开门模式设置为刷卡或密码开门。 在设置开门密码的时候，把开门密码设置为空。 2；只有密码开门    把开门模式设置为密码开门，刷卡无反应（屏蔽读卡功能）。 故障判断  1；刷卡不开门    刷卡有声音但绿灯不亮                  检查卡片是否注册                    刷卡有声音但红、绿灯交替闪            检查开门模式                             刷卡有声音 ，绿灯亮 ，                检查线路接线  2；刷卡无反应    检查卡片格式是否正确，或卡片已损坏 检查开门模式 当开门模式是密码开门是屏蔽读卡功能,此时刷卡无反应 检查灯的指示 当红灯灭绿灯亮时是开门状态,此时刷卡无反应， 3；按键无反应    检查灯的指示 当红灯灭绿灯亮时是开门状态,此时按键是无反应         接线说明    七针排插 紫 OPEN 出门按钮输入 黑 GND   外 接 读 头 红 +12V   白 D1   绿 D0      蓝 LED   黄 BEEP     五针排插 红 +12V 电源输入 黑 GND 灰 NC    继电器信号输出 黑 COM 棕 NO    两针排插 黄 门铃输出 蓝     五、系统接线图 门禁专用电源 普通电源
