摄像机参数： 影像感应器(Lmage sensor) 1/4” Exview HAD CCD 有效像素(Active pixels) 752H﹡582V 同步系统(Synchronization) Internal/Extrinsic 视频输出(Video output) VBS 1.0Vp-p/75Ω 白平衡(White balance) Auto/Manual 扫描系统(Scanning frequency) 15.625KHz(H) 50Hz(V) 水平解析度(Horizonttal resolution) 480TVL 信噪比(S/N Ratio) >50dB 电子快门(Electronic shutter) 1/50~  1/10,000s 最低照度(Min.illumination) 0.01Lux 焦距长度(Focal length) f=3.4~122.4mm 变焦倍数(Zoom) Total 432X Optical 36X Digital 12X 光圈﹠变焦(Focal&lris) Auto/Manual 热成像镜头参数： 热成像仪性能 焦平面阵列(FPA),非制冷微测辐射热计 探测器类型 320x240像素 光谱范围 7.5 ~ 13.5μm 视场 14°(水平) ×11°(垂直),50mm镜头 空间分辨力(IFOV) 0.760 mrad(50mm镜头) 探测距离 约2.2km 约780m 温度灵敏度 < 85 mK 在F=1.6时 图像帧频 8.3 Hz (PAL) 调焦 固定 电子变焦 2× 图像处理 自动增益控制(AGC),数字图像细节增强(DDE)技术

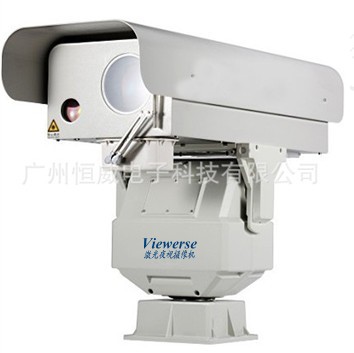

VES-JT1000E5激光夜视透雾摄像机内置的透雾相机、20倍光学变倍镜头与远距离红外激光的完美结合，使其在白天、甚至雾霾和暴雨等恶劣天气下能够探测到 50－1500米范围内的目标，并获取清晰的图像。 云台独有的全密封防水设计和极好的夜视性能使其适用于低照度或全黑的应用场景,具体包括：船舶助航、边防海防、港口码头、海事安全、渔政执法、边境监控、机场安全、高速公路、森林防火、水库湖泊、防汛抗旱、文物保护、环境保护、基本农田保护、航道通航安全、城市高空瞭望、平安城市建设等远距离视频监控场合。   产品特性 . 1/2寸 540TVL CCD 高灵敏度透雾 (模拟)相机或百万像素(网络)相机可选 10~200mm  20X光学变倍、电动变焦、自动光圈镜头 . 激光照明器为 808nm波段光纤激光，光功率 5-8W，夜视探测距离 1000米 . 激光开启自动/手动可选，自动模式（黑白状态下，激光自动开启，彩色状态下，激光自动关闭） . 平面设计的光学窗口最大程度避免了图像扭曲和保护内置系统部件 . 机身采用坚固全密封设计（防破坏） . 全密封防水设计，防水等级达 IP66 . 雷击浪涌保护、断电记忆保护功能 . 可选内置加热器 独有特性 . 可选云台断电自锁功能 . 独特的软件在线升级功能方便终端用户的个性化需求及系统维护 . 精巧的雨刷设计，确保摄像机在雨天亦能提供清晰的监视图像。 . 独特的 DIP开关设计，使安装人员进行系统设置操作更加简便 . 全天候内部温控，确保较低故障率，延长了系统的使用寿命 . 兼容 PELCO P/D，RS-485协议（客制化 RS-422,RS-232协议可选） . 视频分析模块和自动喷淋清洁系统可选 云台特征 . OSD显示密码保护功能，防止未经授权的设置 . OSD菜单显示标题、方位角、变倍及内部温度 . 用户自定义开机动作和温度控制 . 128个预置位， 8预置位巡视功能 . 8区域隐私遮蔽功能 . 电机自动校准功能，确保长时间运行预置位的精度 . 左右限位功能，景深比例调速（即随镜头变倍大小设置电机的比例调速） HQ2透雾相机参数表 . 成像器件：1/2″ Sony Ex-view HAD CCD . 像素： PAL 795(H)x596(V) NTSC 811(H)x508(V) . 分辨率：Color 540TVL; B/W 600TVL . 最低照度：0.003Lux F1.2 (night,IRunder0Lux);0.02Lux F1.2(DAY) . 日夜模式：Auto & manual . 光圈控制：DC/Video . 增益控制：AGC（Auto Gain Control） . 信噪比：DNC 52dB . 自动黑电平：ON/OFF . 背光补偿：ON/OFF . 自动曝光：PAL: 1/50-1/100,000sec (NTSC 1/60~1/100,000sec) . 手动曝光：      1/50,1/100,1/120,1/250,1/500,1/1000,1/2000,1/5000,1/10000sec . 伽码参数：0.45 . 白平衡：自动或手动 . 同步系统：Internal/external/line-lock . 视频输出：Composite output 1.0V(P-P)75Ω 光学镜头参数 . 聚焦：10~200mm. 光学变倍：20倍 . 光圈范围：F2.3 – T3000 . 聚焦、变焦：电动 . 光圈：自动（视频驱动） .视角（1/2"CCD）：广角端 21°19′ x 16°04′长焦端 0°59′ x 0°44′

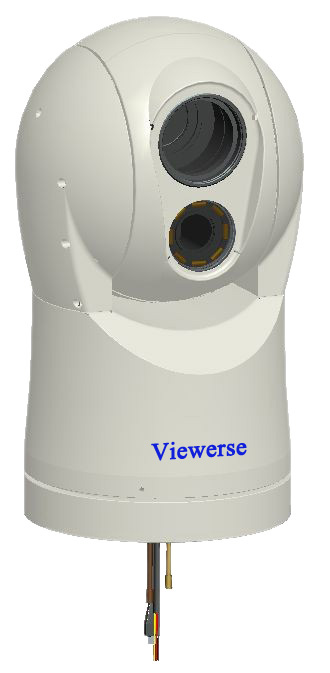

VES-Rxxx系列集成了红外热像仪、超低照度摄像机及高性能转台于一体 适用范围： 远洋船舶、近海船舶、内河船舶、工程船舶、海军舰船、海事执法舰船、渔政执法舰船 主要特性：         内置高性能非致冷红外热像仪，最适合在漆黑的夜晚或大雾弥漫的天气航行时使用，无需任何光线即可产生清晰红外图像。         内置陀螺稳定系统，使得船在风浪中行驶时图像输出平稳。 独有结构特性：          机体由赛钢塑料和轻质合金材料制成，坚固、密封。机身十分轻巧，可安装在船上任何位置。          摄像机窗口采用5mm厚的光学玻璃；热像仪窗口采用5mm厚的单晶锗玻璃镀高硬炭膜。 简便多种的安装方式：      有2种安装方式选择：正向安装和倒挂安装。          安装方式通过OSD菜单设置。设置好安装方式后，图像及控制方向将自动翻转。 一体化构成：        内置低照度、高清晰、36倍一体化摄像机。低照度摄像机，只要有少量的光线，就可以使用。它可以提高在光线昏暗条件下的航行能力。          内置加热器，可在 -25°C 到 +55°C 温度范围内工作。          内置除霜器，镜头透窗安装有除霜装置，使得它在任何环境中，热像仪镜头和摄像机镜头也能保持清晰，输出高品质的图像。 专供恶劣的海洋环境中使用：l        防护性能达到IP66等级。         可在 -25°C 到 +55°C 温度范围内工作。          可有效地防止海水腐蚀        内置浪涌及雷击保护装置。 云台基本特性：         精密电机控制，运行平稳，定位准确，反应灵敏。         水平转动360°，俯仰转动±90°。可使船长对周围情况了如指掌。          水平控制速度0.5--80°/秒。          俯仰控制速度0.5--20°/秒。          预置目标速度：水平80°/秒、俯仰40°/秒。          水平自动扫描速度1°—20°/秒可设置，水平、俯仰限位可设置。          削苹果扫描速度：水平1°—20°/秒、俯仰1°—10°/秒，水平、俯仰限位可设置。 内置解码器特性：         集成多协议解码控制器：PELCO-P/D协议，RS-422。          内置OSD菜单，摄像机、云台功能可设置。          软地址设置。          断电记忆功能-可记忆断电前运行的动作。          上电自恢复功能：用户可指定上电后云台和摄像机的动作。          成比例变速功能：云台速度与变焦镜头的深度成比例不断下降。         可设置虚拟零位。          具有水平自动扫描功能，俯仰角度能设置。          具有削苹果扫描功能。          8个预置位，预置位精度 ± 0.10                 2路报警输入一路辅助输出          2路视频输出： 一路输出端口提供热像仪生成的视频信号输出，另一路输出端口可供热像仪和低照度摄像机的视频输出（通过远程控制键盘KBD10切换）。因此，可显示在一个或两个视频显示器上。         具有指南针功能，可在辽阔的海洋上为船舶指引方向 屏幕菜单特性：          内置英文菜单。          具有菜单密码保护功能。          可编辑输入用户名、摄像机位置、预置位等标题。          可通过菜单设置、调用、删除预置位，预置位巡视，设置。          屏幕可显示用户名、摄像机位置、预置位标题，转台方位等信息。          标准的海事图标显示 图像定格（视频冻结）功能：         用户可控制当前图像使之定格在屏幕上。便于更加仔细地查看屏幕上的某些物体。 电子变焦：          热像仪配具有电子变焦功能。只需将操纵杆控制装置上的控制旋钮按顺时针方向转动，便可对热像启用 2 倍电子变焦。返回再按顺时针方向转动可启用 4 倍变焦。将控制旋钮按逆时针方向转动 可返回 2 倍变焦，返回再按逆时针方向转动则取消变焦。 远程控制键盘（KBD10）：         VES-Rxxx系列的标准配置配备了一个远程控制键盘（KBD10），可用来操纵云台及摄像机。同时用户根据需要还可以选购多个控制键盘（KBD10），它们可用来在船上的多个不同位置控制云台及摄像机。         采用三维控制杆，LCD显示操作状态，使用PELCO-D协议，控制命令代码经RS422接口（RJ45网络接口）输出，对摄像机(或云台)转动、变焦、聚焦及摄像机参数设置。键盘带背光功能，键盘和 LCD的背光亮度可调节。         KBD10完全密封，以便在海上环境中使用。防护等级达到 IP66 标准。 控制码分配器：         VES-Rxxx系列的标准配置配备了一个控制码分配器（PE10），PE10可同时连接4个控制键盘及4个VES-Rxxx转台。有8个RJ45网络接口，其中4个接口用于接控制键盘，另四个接VES-Rxxx转台。 PE10完全密封，以便在海上环境中使用。防护等级达到 IP66 标准。 技术参数 产品型号 VES-R035D7/2H 热成像仪成像性能 探测器类型 焦平面阵列，非制冷氧化钒 (Vox) 像素 320X240 视场角 20°（水平）x 15°（垂直） 镜头 35mm 图像帧频 8.3 Hz PAL / 7.5 Hz NTSC 电子变焦 4X 热灵敏度 < 50 mK（在 f/1.0 光圈，+25°C 时） 光谱范围 7.5 - 13.5 μm 调焦 固定 低照度摄像机 探测器类型 1/4” HAD CCD 线分辨率 752（水平）x582（垂直） 最低照度度 0.01LUX/F1.4 水平视场角 57.8°（变倍1X），1.7°（变倍X36） 镜头变倍 36X 电子变焦 10X 云台参数 方位角范围 360° 连续 仰角范围 +90  / - 90° 水平控制速度 0.5°—80°/秒 俯仰控制速度 0.5°—20°/秒 水平预置位速度 80°/秒 俯仰预置位速度 40°/秒 预置位数 8个 图像显示 视频输出1 PAL 制热像或者 NTSC 制热像 视频输出2 PAL 制热像和低照度图像或者 NTSC 制热像和低照度图像 接口类型 BNC含BNC-to-RCA 转换头的接口，用于视频输出，防水，封闭 电源 供电要求 12—24VDC，接线不分正负。 功耗 标准功耗为 25 W，最大功耗为 50 W（在加热器工作时）；待机模式下为 10 W。 图像稳定系统 陀螺稳定器 有 静态精度 小于0.5° 动态精度 小于2° 环境条件 工作温度范围 -25°C 至 +55°C 存储温度范围 -40°C 至 +85°C 防护等级 IP66 冲击 垂直 15 g；水平 9 g 振动 IEC 60945; Mil-Std-810E 盐/雾 IEC60945 风速 100节 自动窗口除霜 标准 窗口除冰 标准 闪电防护 标准 电磁干扰 IEC 60945 物理特性 尺寸（直径 x 高) Ф205mm x388mm(VES-Rxxx转台)，178mmx128mmx112mm(KBD10) 重量 4.5 Kg(VES-Rxxx转台)，　(KBD10) 装运尺寸（长 x 宽 x 高) 50cm x 35cm x30cm 装运重量 10 Kg 机体颜色 白色 组件 标准组件 VES-RxxxA 或 VES-RxxxB系统，带0.5米输出电缆线。控制码分配器、控制键盘（摇杆上有的防水套、8米的延长电缆线(5类屏蔽双绞线，两端带RJ45接头)， 用户操作手册、用户安装手册、安装附件。 选装组件 远程控制键盘KBD10 码分配器PE10：4路输入，4路输出；RS-422数据，RJ-45接口；PE10-4：4路输入，4路输出；RS-422数据，RJ-45接口 5类屏蔽双绞线，两端带RJ45接头，长度8m或25m 视频信号线，长度8m 视频信号线，长度25m 正装支架 倒装支架

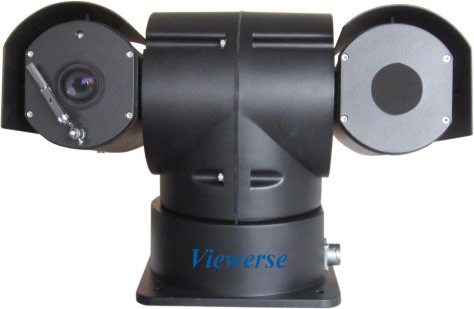

VES-JQ612是集红外热像仪与日夜转换型机芯为一体的机器人型摄像机，简称热成像机器人。热成像机器人外壳采用特种的铝合金或316L#不锈钢材质，设计上承续了Viewerse机器人型摄像机的五防设计--即防水、防尘、防腐蚀、防暴和防风。精巧的云台设计、双摄像机系统和多种变焦镜头选择，为高安防等级需求场合提供了完美的监控选择。 热成像仪可探测的红外波长范围为7.5~14μm（3~5μm可选），在该波长范围内，热像仪能够感应极小温差的物体，根据物体表面温度不同，有白热、黑热及其它多种伪色彩显示方式。独有的数字化细节增强（DDE – Digital Detail Enhancement）功能与其它热像仪相比，能看到更清晰的画面。 热像仪FPA材料采用氧化钒（VOX），与其它材料（例如：多晶硅）相比，对阳光具有天然的免疫力，与热成像部分独立的远程ON/OFF功能配合，可有效延长系统寿命。 热成像机器人主要用于远距离和恶劣环境的监控，可以全天候工作，在白天和黑夜及烟、雾、雨雪、灰尘等条件下也有较佳表现，可以构成一道虚拟的安全围墙，在各类监控场所都有用武之地。可以有效探测隐藏于灌木丛中、黑暗处或浓烟雾雨雪中的入侵者，将这些潜在的危险呈现于监控者的视线下。 此系统适用于:车载作战指挥车,坦克车载夜视追踪系统,火箭卫星发射基地,卫星回收检测,油田安全监控与油田输送管检测,边防武警检查人与物体非开箱检查,导弹发射基地,核潜艇基地,核潜艇盲视系统,无光源车载系统,装甲车夜视系统,物流车领航车队导航系统,军舰海防检测系统,海防边检系统,航空母舰海事监控检测检查系统,国家电网建设系统,森林防火系统,消防指挥车系统,公安防爆车载系统,公安现场执法系统,公检法警车系统建设 特性图示 防尘：可抵御粉尘及煤尘的侵害 防暴：可抗击砖石及其它硬质物体的破坏 防弹：机身可抵御常规手枪/短枪的穿透 防腐蚀: 机身可抵抗来自酸雨、海水的腐蚀 (选用316L#不锈钢材质的外壳) 防护等级：符合IP66 / NEMA 4X 以上标准

　　产品特点 　　激光特点 　　激光夜视距离3000米。 　　手动/光敏开启激光，便于运用各种场合的不同需求； 　　透雾功能，有效提高雾天环境下的监控范围和图像清晰度； 　　LAZ光源自动变焦功能，镜头、云台、激光同步变焦及预置位功能，使操作更简单，智能化；APC光敏自动控制功能，激光开启时自动锁定摄像机至可感应激光的黑白模式；采用高斯激光束重整技术，光束质量好、光斑均匀、功率密度高；专利分光镜技术，激光利用率高达100%，避免唯一激光配对唯一镜头的光浪费现象；光轴外部微调，无需拆卸，方便维护。 　　镜头特点 　　透雾摄像机和透雾镜头搭配使用，具有透雾功能； 　　镜头具有自动聚焦功能，避免繁琐的微调操作； 　　自动彩转黑功能，实现白天彩色，晚上黑白的全天候监控模式 　　应用领域及视频效果图 　　船舶助航、边防海防、港口码头、海事安全、渔政执法、边境监控、机场安全、高速公路、森林防火、水库湖泊、防汛抗旱、文物保护、环境保护、基本农田保护、航道通航安全、城市高空瞭望、平安城市建设等远距离视频监控场合。

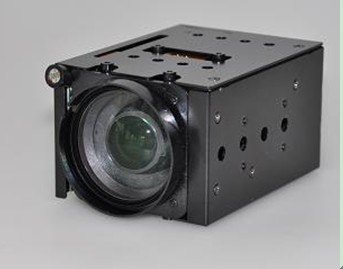

概要: VS-TW3020ZC 20倍1/3光学变倍,自动聚焦一体摄像机,自动识别图像中雾的浓度,自动进行除雾图像调整,对雾天, 雨天,霭,烟气等恶劣天气以及的图像进行自动矫正,与此同时,特种光学处理与自动雾的判断自动联动,从而得到清澈的图像. 用途: 可以广泛应用在由于各种原因(雾,雨,霭,烟气等恶劣天气,煤尘,粉尘,防护罩脏了,逆光,浑浊的水,强烈降雨,等等),而引起的图像变得不好,图像泛白,图像灰色,图像反差不好等等监控环境中… 适用场所: 远洋船舶、内河船舶、水利监控、森林监控、江河海川监控、国境海岸监控、高速道路监控、油田监控、应急指挥监控、平安城市监控、隧道内扬尘环境监控、便携透雾系统, 车载透雾系统、城市取水口监控、水下考古……等场所。 雾中楼宇(距离5000米)    主要特色： 20X光学两百万像素镜头 1/3CCD   智能透雾处理技术 特种光学透雾处理技术联动        XDR宽动态处理 3D降噪处理                      520线以上高清水平解析度 0.03Lux低照度                   RS485通讯 技术参数表：   透 雾 摄 像 机 系统制式 VS-TW3020ZC 图像传感器尺寸 1/3寸　Interline方式 图像传感器 ICX639AK 有效像素 753(H)×582(V) 同步方式 内部同期 扫描方式 2:1　 Interlaced 视频输出 1Vp-p 75Ω 水平清晰度 520TVL以上 最低照度 0.03lx/F1.6(25IRE SENS UP OFF) （视频输出 25IRE, AGC ON,F1.2,电子感度增大off） 电子感度增大時最低照度 0.005 lx F1.6 25IRE( 电子感度增大×64倍時) 电子感度增大功能 最大64倍（根据OSD设定更改可能） 智能光电透雾 光电透雾自动联动以及手动设置 XDR宽动态 XDR宽动态图像算法 S/N比 48dB以上（表示时52dB）（AGC OFF,WEIGHT ON） 电子IRIS 1/50～1/120,000(sec) 水平同步周波数 15.6250(kHz) 垂直同步周波数 50(Hz) 电源电圧 DC+12V±10% 消費电流 最大180mA 白平衡控制 ATW/AWB 电子快门 ALC(1/50,FL(1/120,1/250,1/500,1/750,1/1000, 1/2000,1/4000,1/10000)(OSD方式) 镜头IRIS输出 DC IRIS 伽马校正 接近 0.45 AGC On(+24dB Max)/Off 背光补偿(BLC) ON/OFF　中央測光、48组分割区域设定可能（OSD方式） 移动侦测 48组分割区域設定可能（OSD方式） 隐私遮蔽 有（OSD方式） 其他功能 数码变焦功能、正片、负片表示（OSD方式）、水平、垂直反转（OSD方式） 保存温度・湿度 -20℃～+60℃　湿度90%以下 动作温度・湿度 -5℃～+45℃　湿度80%以下 外形尺寸 68W*60H*148D mm 重量 約400g（摄像机） 光学物镜部分 倍率 20倍 镜片 7组,10片(其中非球面2片) 靶面 1/3英寸 F值 F1.6 - 2.7 焦距 f =4.5 - 90mm 角度 对角: wide 69.68 tele 3.90 水平: wide 57.58 tele 3.12 垂直: wide 43.92 tele 2.36
