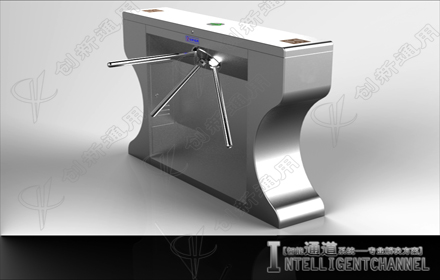

功能简介： 1) 具有故障自检和报警提示功能，方便用户维护及使用。 2) 可外接任何控制设备输出的控制信号或按钮或遥控，实现单双向控制通行。 3) 可任意设定单、双向自由通行。 4) 自动复位功能：每转动120度即自动复位，或在规定的时间内（延时多档可调）未通行时，系统将自动取消此次通行的权限。 5) 灯光指示：高亮度通行灯状态指示，指引通行。 6) 防尾随功能：每过一人转动120度，如有人尾随闸机自动锁死并报警。 7) 消防输入：可与消防报警信号连接，实现不断电落杆常开。 8) 记忆功能：精准的信号记忆，连续多次接收合法信号时，检测最后一人通过后自动复位，大大提高了通行速度。（此功能可拨码选择） 9) 报警提示功能：非法通行或冲闸时，自动发出报警提示。 10) 防反转功能：通行过程中发生反转，闸杆即自动锁死且发出报警，待反转外力消失后则自动恢复通行。 11) 防缓冲功能：非法通行或冲闸时，闸杆自动旋转相应角度后抱死，实现人性化防伤害。当外力消失后则自动复位。 12) 无人职守：断电自动落杆，通电自动上杆。 13) 快速静音：电动助力，机械零磨损。约45-60人次/分 14) 动感提示：接受合法通行信号时，闸杆自动旋转约5度，轻触即柔和旋转至下一复位点后停止。 可扩展功能： 1、 通过管理电脑实现远程控制与管理（需要指令对接）。 2、 计数功能，实现在场人数统计。 3、 个性化语音提示功能，让通道更加接近生活。 功能对照表： 序号 名称 通用系列 奔腾系列 1 转动方式 手推 电动助力 2 定位原理 光偶定点 1/500解码 3 定位方式 定位臂 水平位置、不锁定 4 传动方式 电磁阀 电机 5 上杆方式 手动 自动 6 缓冲 无 有 7 防逆转 无 有 8 噪音 大 无 9 机械磨损 大 无 10 非法报警 无 有 11 通行提示 无 有 12 使用寿命 1-3年 5-10年 13 断电落杆 有 有 14 记忆 有 有 15 消防输入 有 有 16 反馈信号输出 有 有

外壳材料： SUS304不锈钢 ◇ 规格尺寸：视各款式定。 ◇ 重量：视各款式定。 ◇ 闸杆长/粗：约600(mm)可订制/￠38不锈钢管。 ◇ 闸杆最大承受力：80Kg。 ◇ 闸杆工作驱动力：15Kg。 ◇电机：24V /60W直流。 ◇ 定位精确度：1/500码。 ◇ 适应温度：-40℃～ 80℃。 ◇ 适应湿度：5％—— 90％ ◇ 开闸时间：0.2秒。 ◇ 延时复位时间：3S、5S、10S、20S可调。 ◇ 通行速度：约20人/分钟。 ◇ 外壳加工工艺：采用激光、折弯、切割、焊接、抛光、打磨等工艺生产。 ◇ 工作环境：室内、室外。

1、  技术参数◇ 外壳材料： SUS304不锈钢◇ 规格尺寸：视各款式定。 ◇ 重量：视各款式定。◇ 摆臂长：600mm（标准）-900mm/不锈钢管。◇ 开启关闭速度：0.8-2S。◇ 电机：24V /30W直流。◇ 定位精确度：1/500码。◇ 适应温度：-40℃ ～ 80℃。◇ 适应湿度：5％—— 90％。◇ 延时复位时间：3S、5S、10S、20S可调。◇ 通行速度：约20-25人/分钟。◇ 外壳加工工艺：采用激光、折弯、切割、焊接、抛光、打磨等工艺生产。◇ 工作环境：室内、室外。

◇ 外壳材料： 国标304号不锈钢框架结构（可订制201不锈钢或铁烤漆） ◇ 加工工艺： 采用折弯、切割、焊接、抛光、打磨等工艺生产 ◇ 标准外形尺寸：宽280×长1200×高980（mm） ◇ 重量：约70Kg ◇ 闸杆长：510(mm) ◇ 闸杆最大承受力：80Kg ◇ 闸杆工作驱动力：3Kg ◇ 闸杆转向：单向、双向 ◇ 灯光提示：高亮度通行状态指示（平时不亮，通行时箭头闪动） ◇ 工作机芯：12V /20W直流电机 ◇ 工作环境：室内、室外(建议架雨篷) ◇ 适应温度：-40℃ ～ 80℃ ◇ 应急措施：掉电自动落杆 ◇ 开闸时间：0.2秒 ◇ 通行速度：约30人/分钟 ◇ 标准输入接口：继电器开关信号

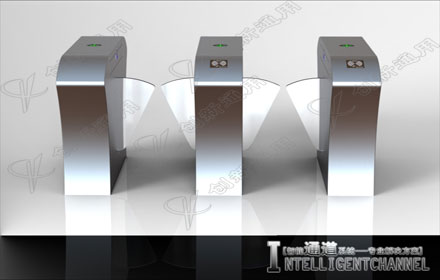

弧形翼闸标准技术参数 ◆机箱尺寸：  1400长*300宽*1000高（MM） ◆加工工艺：采用折弯、切割、焊接、抛光、打磨等工艺生产 ◆伸缩臂长：  250-260mm ◆单机重量：  约90Kg（单机芯）、约120KG（双机芯） ◆机箱材料：  标准304号不锈钢框架结构 ◆工作环境:   室内或室外(配防雨架) ◆接入电压：  AC220±10% V,50HZ ◆驱动电机：  直流电机（60W/24V） ◆电机转速：  1600转/分 ◆输入接口：  继电器开关信号 ◆LED指示灯：2个 ◆读卡窗：    2个 ◆正常使用寿命：500万次 ◆湿度:5%--90% ◆通行速度：30-40人/分钟 ◆闸门开、关时间： 1-2秒 ◆上电后进入通行状态所需时间： 3秒 ◆出现故障后的自动复位时间：10秒 ◆工作温度：-40℃—— 80℃   深圳创新通科技专业生产三辊闸、三棍闸、通道闸、三滚闸、摆闸、翼闸、挡闸、一字闸、转闸、全高旋转门、无障碍通道系统、电子门票系统，是深圳市最专业的三辊闸厂家、摆闸厂家和翼闸厂家。

斜面圆柱摆闸标准技术参数★机箱尺寸：1200长*250宽*1000高（MM） ★摆臂长：600mm(标准)，可适当加长或缩短 ★重量：约70Kg ★摆臂传动角度：180度 ★机箱材料及制作工艺：国标304号不锈钢板材，裁剪、切割、折弯、焊接、打磨、抛光等 ★接入电压：AC220±10% V,50HZ ★驱动电机：直流电机 50W/24V ★无故障次数（摆动次数）：500万次 ★电机转速：1600转/分 ★LED指示灯：1-2个 ★通行速度：40人/分钟（常开），25-30人/分钟（常闭） ★闸门开、关时间： 1-2秒 ★上电后进入通行状态所需时间： 3秒 ★出现故障后的自动复位时间：10秒 ★工作环境：室内、室外（建议搭雨棚） ★适应温度：温度：-40℃—— 80℃ ★适应湿度：湿度：5％—— 90％

  一、           功能简述 l  具有故障自检和报警提示功能，方便用户维护及使用。 l  可外接任何控制设备输出的控制信号或按钮或遥控，实现单双向控制通行。 l  可任意设定单、双向自由通行。 l  自动复位功能：每转动120/90度即自动复位，或在规定的时间内（延时多档可调）未通行时，系统将自动取消此次通行的权限。 l  灯光指示：高亮度通行灯状态指示，指引通行。 l  防尾随功能：每过一人转动120/90度，如有人尾随闸机自动锁死并报警。 l  消防输入：可与消防报警信号连接，实现不断电落杆常开。 l  记忆功能：精准的信号记忆，连续多次接收合法信号时，检测最后一人通过后自动复位，大大提高了通行速度。（此功能可拨码选择） l  助力转动功能：接收合法信号时，轻推助力转动，运行柔和平稳无撞击。 l  报警提示功能：非法通行或冲闸时，自动发出报警提示。 l  防反转功能：通行过程中发生反转，闸杆即自动锁死且发出报警，待反转外力消失后则自动恢复通行。 l  防缓冲功能：非法通行或冲闸时，闸杆自动旋转相应角度后抱死，实现人性化防伤害。当外力消失后则自动复位。 l  无人职守：断电自动常开，通电自动检测复位。 l  快速静音：电动助力，机械零磨损。约45-60人次/分   可扩展功能： 1、  通过管理电脑实现远程控制与管理（需要指令对接）。 2、  计数功能，实现在场人数统计。 3、  个性化语音提示功能，让通道更加接近生活。   二、           技术参数 ◇ 外壳材料： SUS304不锈钢 ◇ 规格尺寸：L1200*W220*H1000。 ◇ 重量：约200kg。 ◇ 闸杆长/粗：约600(mm)可订制/￠38不锈钢管。 ◇ 闸杆最大承受力：80Kg。 ◇ 闸杆工作驱动力：15Kg。 ◇ 电机：24V /60W直流。 ◇ 定位精确度：1/500码。 ◇ 适应温度：-40℃ ～ 80℃。 ◇ 适应湿度：5％—— 90％ ◇ 开闸时间：0.2秒。 ◇ 延时复位时间：3S、5S、10S、20S可调。 ◇ 通行速度：约20人/分钟。 ◇ 外壳加工工艺：采用激光、折弯、切割、焊接、抛光、打磨等工艺生产。 ◇ 工作环境：室内、室外。

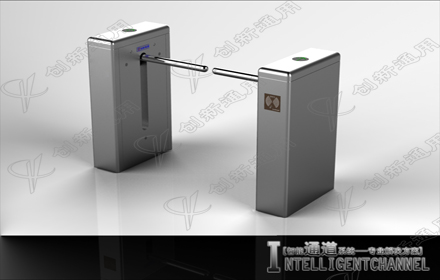

智能一字闸标准技术参数:◇     机箱尺寸： 600长*220宽*1000高（MM）或1200长*220宽*1000高（MM），双机芯宽度做到250mm◇     标准一字闸棍长：500mm左右◇     重量：50-70Kg◇     机箱材料： 国标(304号)不锈钢◇     电源电压： AC220±10% V,50HZ◇     驱动电机： 直流电机（24V）◇     输入接口： 继电器开关信号◇     正常使用寿命：600万次◇     通行速度：30-40人/分钟◇     闸门开、关时间： 1秒◇     上电后进入通行状态所需时间： 3秒◇     出现故障后的自动复位时间：10秒◇     工作环境：室内、室外◇     适应温度：-40℃—— 80℃◇     相对湿度：≤90%，不凝露

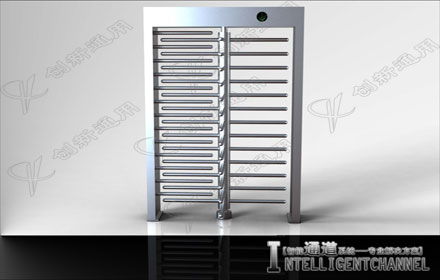

全高旋转门标准技术参数          机箱尺寸： 90度：高2300*宽2280*深1270（MM）                             可根据现场门洞情况，订制外框架。          通道宽：  570-800mm          单机重量：  约200KG          机箱材料：  国标304号不锈钢框架结构          加工工艺：采用折弯、切割、焊接、抛光、打磨等工艺生产          工作环境:   室内、室外          电源电压：  AC220±10% V,50HZ          驱动电机：  直流电机（50W/12V）          电机转速：  1600转/分          输入控制接口：继电器开关信号          正常使用寿命：600万次          通行速度：20-25人/分钟          上电后进入通行状态所需时间： 3秒          出现故障后的自动复位时间：10秒          温度：-40℃—80℃          湿度:5%--95%

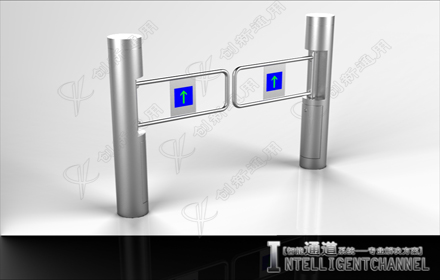

圆柱摆闸是一套功能强大的快速无障碍人员通行管制系统，是实现智能化人员出入管理的理想设备，它很好地解决了传统三辊闸通行有障碍，尤其对携带行李人员和残障人员造成的出入困难以及通行速度较低的问题，是三辊闸理想的升级产品。兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用，可广泛用于各种需对人员出入实行授权控制的场合，包括机关、企事业单位大门、各类会馆场所、商场超市、游乐场所、智能小区出入口、地铁、车站码头等。 1、技术参数： 1、结构：2.0厚不锈钢外壳 2、外形尺寸：主柱直径：168mm 高度：1050mm 3、重量：30Kg 4、摆臂长：500mm-900mm(标准为600mm) 5、摆臂最大承受力：60Kg 6、摆臂传动角度：180度 7、摆动方向：单向、双向 8、摆闸工作电源：AC220V±10％ 9、驱动电机： 直流无刷电机 140W/24V 10、电机转速： 1600转/分 11、输入接口： 继电器开关信号或12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA 12、通信接口： RS485标准 13、通信距离： 1200米 14、通行速度： 40人/分钟（常开），25-30人/分钟（常闭） 15、闸门开、关时间： 1-2秒 16、上电后进入通行状态所需时间： 3秒 17、出现故障后的自动复位时间：10秒 18、工作环境：室内、室外 温度：-40℃—— 80℃ 湿度：5％—— 90％ 2、主要功能及特点 2.1标准产品功能特点： 1）具有故障自检和报警提示功能，方便用户维护及使用； 2)通过主控板上的内置小按盘，可在线编程设备的运行状态； 3)防夹、防碰伤功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，且力度很小； 4）防冲功能，在没有接收到开闸信号时，摆臂自动锁死； 5）摆臂同步可调（针对双摆情况）； 6)具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限； 7）断电常开，以满足消防管理的要求； 8)可与多种读卡设备相挂接，接收继电器开关信号工作； 9）双向摆，单、双向控制人员进出； 10）可直接通过管理计算机实现远程控制与管理； 11）延时自动复位，标准为开启后5秒自动复位； 2.2可扩展功能： 1）声、光报警功能，含非法闯入报警，防夹报警等； 2）红外开闸，红外复位功能； 3）计数功能； 4）摆臂加长。 3、主要结构和配置 主柱 1根 摆臂 1个 主控制板 1块 变压器 1个 电机 1个 机芯及传动部分 1套 断电常开系统 1套
